Стол для пилы циркулярной своими руками сделать можно даже без специальной подготовки. Такое решение позволит создать действительно удобное рабочее место и сэкономить средства. Также это отличный опыт. Чтобы не допустить ошибок, нужно тщательно подготовиться к процессу изготовления, узнать все нюансы подготовки и выполнения работ.
Что представляет собой стол для циркулярной пилы, особенности конструкции
Распиловочный стол — это дополнительная столешница, которая находится на возвышенности и служит для размещения циркулярной пилы. Мебель состоит из следующих элементов:
- ножки;
- рабочая зона;
- ящики для хранения расходных материалов и инструмента — по желанию.
Рабочую поверхность снабжают направляющими — они нужны для корректировки габаритов распиливаемых заготовок. Внизу столешницы устанавливают двигатель. Он направляет крутящий момент на опору диска — шкив.
В некоторых вариантах самодельных столов за диском фиксируют специальный нож — он расклинивает заготовку и препятствует ее повторному соединению. Нередко габариты столешницы увеличивают за счет добавочных расширительных элементов. А чтобы обеспечить дополнительную безопасность в процессе работы, под столешницей монтируют аварийный выключатель.
Направляющая для ручной циркулярки:
Обратите внимание! Для пилы с электрическим приводом потребуется более устойчивое основание с металлическим каркасом. Под столешницей предусмотрите возможность крепления мотора.
Процесс сбора стола для дисковой пилы
Сначала подгоняют основание под оптимальные размеры. Деревянную столешницу обрабатывают и оставляют на сутки пропитаться антисептическим составом. Металлическое основание шлифуется по краям, чтобы не было зазубрин.
Антисептик для дерева — это современный строительный материал, защищающий древесину любых пород в конструкциях.
Электрической пилы
Процесс сбора стола для электрической пилы:
- Сначала готовят брусья, которые подравниваются с использованием рубанка. Из них собирают прочный каркас. На каждой стороне основания должны быть высверлены отверстия диаметром в 5 мм.
- В царгах также делают отверстия аналогичного диаметра.
- На столешницу устанавливают ножки и царги. Чтобы обеспечить фиксацию, рекомендуется взять струбцины. Они помогут зафиксировать ножки на время высыхания клея. Их дополнительно фиксируют металлическими уголками, стягивают саморезами.
- Крепление пилы болтами М4. Процесс выполняют с обратной стороны.
- Для изготовления параллельного упора от фанеры отпиливают две полосы. Их ширина должна быть аналогична ширине столешницы. Средний размер – 10 см. Углы обязательно закругляют и шлифуют.
Для этого подойдет проволока, которую продевают в отверстие ручки и скручивают в нужном положении.
Ручной пилы
Для ручной пилы потребуется лист фанеры в 20 мм. Заготовку столешницы делают согласно выбранному размеру. Разметка делается карандашом, распил выполняют электрическим лобзиком. В конце выполняют фрезерование кромки. Заготовка обязательно зашкуривается наждачной бумагой.
Следует позаботиться о его устойчивости. Недопустимо никаких расшатываний, иначе это негативно отразится на безопасности.
Последующая технология сборки:
- Заголовка переворачивается, с нижней стороны делается разметка для ручной пилы. К основанию нужно приложить пилу без диска, сделать разметку габаритов подошвы.
- При помощи ручного фрезера выполняют углубление в 10 мм.
- Далее примеряется пила, выполняется корректировка разметки.
- С нижней стороны делают разметку, которая предназначена для ребер жесткости. Для них готовят заготовки из доски размером 50х100 мм. Оптимальное расположение – до 10 см от края стола.
- Продольные ребра жесткости распиливают, крепят к столешнице при помощи столярного клея. Для фиксации применяют струбцины. По аналогичному принципу крепят боковые ребра жесткости из брусьев.
- После высыхания клея в ребрах жесткости просверливают отверстия, стягивают их саморезами.
- Для ножек стола используют доски размером 50х100мм. Средняя оптимальная высота до 110 см. Ножки крепятся с внешней стороны ребер жесткости на крепкие болты. Для улучшения устойчивости можно использовать стяжки из брусьев размером в 50х50 мм.
Регулярно проверяйте положение стола и его крепость. Конструкция должна быть устойчивой, без расшатывания.
Как сделать распиловочный верстак для циркулярки своими руками в домашних условиях
Заводские конструкции делают в основном из металла — они предназначены для электропил. Но ваша задача — сделать процесс сборки максимально проще и дешевле. Поэтому — заменяем металл на дерево или фанеру.
Если в качестве материала вы выбрали древесину, отдавайте предпочтение породам:
- ель;
- дуб;
- клен.
Самодельный стол рассчитан на ручные циркулярные пилы, либо инструменты, мощность которых — не более 1100 Ватт. Преимущество станков из металла — устойчивость к влаге. Чтобы увеличить сопротивляемость дерева, все детали перед сборкой обрабатывают водоотталкивающей пропиткой.
Процесс изготовления
После того, как все инструменты и материалы закуплены, можно приступать к следующим этапам. Сделать качественный циркулярный стол своими руками получится, если правильно выполнить работы по чертежам, и, собственно, сооружению конструкции.
Чтобы сэкономить время, деньги, силы и главное – нервы, можно использовать старую конструкцию в качестве основания. Компьютерный или офисный стол, которым уже не пользуются, отлично подойдет для станка, останется лишь подготовить рабочую поверхность.
Изготовленный стол будет ровным и удобным для работы лишь при наличии правильных расчетов. Если нет уверенности в своих силах при подготовке чертежей, стоит обратиться за помощью к специалисту.
Создание чертежа
Это первый и очень важный этап работ, который еще называют подготовительным. Правильные чертежи для циркулярной установки позволят избежать многих проблем на последующих этапах. Надо определиться, какими будут точные размеры стола, и начертить их на бумаге или на компьютере.
Важные моменты, которые обязательно учитываются при чертежах:
- Размеры отверстия в рабочей поверхности должно подбираться к конкретной модели пилы. Сделать конструкцию, которая подойдет сразу ко всем пилам – невозможно. Станина должна без проблем выдерживать все нагрузки, поэтому только точный подбор габаритов.
- Стол должен быть отцентрированным. Перевешивание одной части приведет к трудностям в работе. А вот уже размеры стола должны подбираться, исходя из габаритов помещения, в котором он будет установлен, и личных пожеланий мастера.
- Мультифункциональность стола. Если стол планируется сделать не только рабочей поверхностью, а еще и местом для хранения инструментов и материалов, то габариты столешницы делают с запасом. Специалисты рекомендуют еще на этапе чертежей нарисовать столешницу, размером больше одного м².
Преимущества и недостатки самостоятельного изготовления циркулярного стола
Стол для циркулярной пилы собственного производства имеет ряд преимуществ перед мебелью, сделанной в заводских условиях:
- финансовая экономия — готовый станок стоит в 5-6 раз дороже;
- небольшие размеры;
- ваш стол будет сделан в единичном экземпляре. Это — уникальный проект;
- простота эксплуатации в случаях, когда необходимо распилить материалы нестандартных габаритов и форм.
Недостатки самостоятельной сборки циркулярки:
- составить чертеж достаточно сложно. Альтернатива — найдите в интернете готовое решение, подходящее вам по размерам;
- если отверстие для пилы сделать неправильно, агрегат быстро засорится. Затрудненный выход отходов — распространенная ошибка неопытных сборщиков мебели;
- неверное определение центра тяжести отрицательно скажется на результате работы мастера.
Особенности
Конструкция стола состоит всего лишь из двух элементов:
- ножек;
- столешницы.
По желанию, мастера могут дополнить изделие:
- выдвижными ящиками;
- полками;
- стеллажами.
Важно: циркуляционная пила крепится под столом, на столешнице располагается только ее диск. Отверстие для пилы должно быть слегка больше диска. Таким образом, опилки не будут засорять механизм. Такой мебельный предмет должен быть достаточно прочным и надежным. Имейте в виду, чем больше мощность пилы, тем выше будет нагрузка на поверхность стола.
К преимуществам самодельного стола для циркуляционной пилы также можно добавить:
- комфорт и удобство в работе;
- экономию денежных средств;
- высокую производительность труда;
- возможность сделать изделие, исходя из личных потребностей и особенностей мастерской.
Пошаговые инструкции по изготовлению
Чтобы изготовить стол для циркулярной пилы в домашних условиях вам необходимо приобрести следующие инструменты:
- электрический лобзик;
- дрель;
- шуруповерт;
- фрезерный станок;
- шлифмашина;
- измерительный инструмент — рулетка, линейка, карандаш.
Рассмотрим порядок сборки конструкции на конкретных примерах.
Подъемный стол для циркулярки
Примерный чертеж конструкции — размеры подбираются индивидуально:
Пошаговая инструкция сборки стола с подъемным механизмом из деревянного бруса:
- выровняйте доски с помощью рубанка. Соберите каркас. С 4 сторон столешницы сделайте отверстия диаметром 0,5 см. Просверлите еще по одному сквозному — для ножек стола;
Чертеж и размеры
Прежде чем начать работать, рекомендуется сделать чертеж изделия. На нем укажите все размеры, материалы изготовления и другую важную информацию. Сделать качественный чертеж любого мебельного предмета можно с помощью специальных компьютерных программ.
Делая чертеж стола, обязательно учитывайте размер циркуляционной пилы. У каждой марки инструмента будет определенный размер.
Если во время рабочего процесса вы любите оставлять на столе материалы, то размеры столешницы должны быть не меньше 120 на 120 см.
Как установить и закрепить циркулярку на самодельном столе: основные правила монтажа
Правильно установленная циркулярная пила располагается по центру стола. Следят, чтобы не было перекосов. Оборудование размещают в столешнице. Отверстие делают заблаговременно. Болтами крепят подошву, накопитель устанавливают в гнездо.
Если позволяют габариты столешницы, здесь же размещают устройство, которое регулирует уровень наклона диска в процессе распила материалов. Это упрощает работу.
Читайте также:
В целях соблюдения техники безопасности инструмент содержат в чехле.
Алгоритм действий при монтаже циркулярки на стол, сделанный в домашних условиях:
- проделайте в столешнице паз и направьте туда рабочую часть оборудования;
- сделайте отметки, где будут располагаться крепежные потайные болты. Они фиксируют диск;
- вверху рабочей поверхности стола просверлите отверстия диаметром 0,8 см;
- углубите головки фиксаторов;
- аккуратно расположите циркулярку на место;
- не спеша зафиксируйте все гайки и болты.
Финишная обработка
После изготовления и сборки циркуляционного стола, для упрощения рабочих моментов, на стол желательно нанести разметку. Именно она и будет способствовать облегчению распила материалов. Чтобы продлить срок эксплуатации изделия и повысить его эстетичность, сделанный своими руками стол можно прогрунтовать и покрыть лаком. Данные манипуляции также предотвратят скольжение пиломатериалов по поверхности и защитят изделие от повышенной влаги.

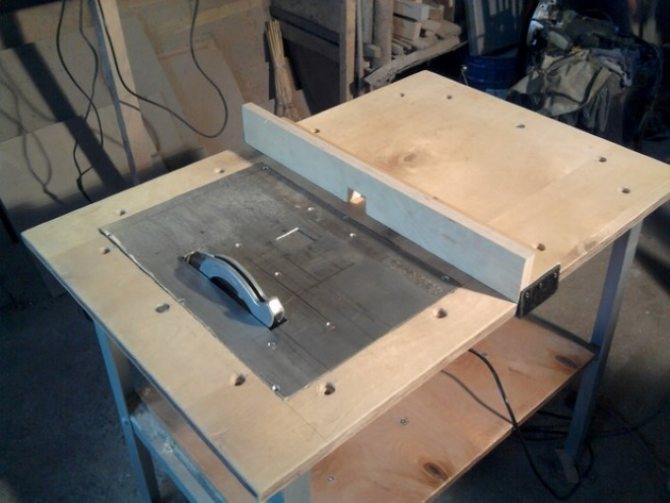

Второй вариант стола для циркулярки. Фото технологии изготовления
Стол-пила своими руками делается из досок, как наиболее доступного материала, довольно часто. Для изготовления данного стола потребуются:
фанерный лист (толщина 20 мм и выше);
доски 50 на 100 мм;
бруски 50 на 50 мм;
несколько саморезов;
деревянный клей;
один из видов древесного лака.
Из фанерного листа лобзиком выпиливается заготовка с отверстием — столешница, в которой разместится пила. При разметке отверстия ориентируются на размеры подошвы пилы. Из досок делают ребра жесткости, которые будут крепиться к столешнице саморезами. В процессе крепления доски стягиваются с помощью струбцин. На переднем ребре жесткости позже устанавливается пусковая кнопка. Для изготовления ножек служат доски длиной около метра. Их крепят снаружи к ребрам жесткости болтами.
2
Варианты устройства – особенности и подготовка
Следует продумать все нюансы изготовления самодельного изделия. Чертежи облегчают рабочий процесс. Сначала определяются с размерами столешницы. Отверстие под дисковую пилу должно точно соответствовать инструменту. Оно зависит от ее диаметра, поэтому сказать, какое требуется, невозможно.
Основание должно обеспечить устойчивость, расшатывание всего изделия или отдельных элементов недопустимы. Обязательны ножки под конструкцию. Если использовать как опору сплошные листы фанеры, добиться устойчивости трудно – требуется почти идеально ровная поверхность пола.
Размеры столешницы выбирают, учитывая собственные пожелания и габариты заготовок для обработки. Когда они полностью укладываются на плоскость, распилы получаются более точные и ровные. Вместе с тем слишком большие размеры неудобны – загромождается помещение. Мастера иногда делают складные столы, которые в нерабочем состоянии занимают немного места. Некоторым необходимо изготовлять маленькие детали, соответственных размеров требуется станок.
Рекомендуем: Как измерить сопротивление мультиметром
Если хозяин хочет, чтобы под рукой всегда находились необходимые инструменты, наиболее удобное место расположения – столешница. Для этой цели размеры значительно увеличивают, подойдет 1,2×1,2 м.
Отделочные работы
Финальным аккордом станет облагораживание вашего самодельного стола. Обязательным этапом в этой процедуре станет покрытие поверхности лаком циркулярного стола. Сначала шлифуйте поверхность наждачной бумагой до гладкости материалов. По желанию можете выполнить тонировку стола. Далее, берём лак и при помощи ватной губки с марлей наносим лак на все поверхности циркулярного стола, а особенно тщательно на столешницу.
Так вы обеспечите стойкость поверхности к износам и притупите выделения природных запахов деталей стола. Не менее важно, что после обработки и покрытия лаком, поверхность станет максимально гладкой и приятной. Это обеспечит удобный рабочий процесс и оставит ваши руки в безопасности от болезненных скалок. В дополнение можно покрасить весь стол в ваш любимый цвет, и он будет радовать глаз во время труда.
Рекомендуем: Смазка хвостовиков буров перфораторов
Как видите, самодельный, и в то же время регулируемый циркулярный стол создать проще простого. Вам нужно лишь подойти к данному вопросу со всей ответственностью и энтузиазмом. Главный совет — всегда перепроверяйте замеры во избежание ненужных растрат на покупку новых материалов и т.д. Следуйте всем вышеперечисленным советам, и, вы наверняка выполните задуманное и создадите себе идеальное рабочее место для работы с пиломатериалами.
Под этой статьей мы для вас оставили одно из наиболее удачных видео с подробным пошаговым описанием всего процесса. Приятного просмотра.
