Обзор лодочных моторов «Стрела»

«Стрела» – это первый подвесной лодочный двигатель, выпущенный в СССР для массовой продажи населению. Производили его с 1953 года по 1965 год на двух предприятиях: имени Фрунзе в городе Куйбышев (Самара) и Ульяновском моторном заводе.

Разработчики не пытались сделать двигатель сверхтехнологичным, поэтому ему явно не хватало многих возможностей. Но это был простой, надежный и доступный мотор, который справлялся с главной задачей – мог двигать лодку. А, поскольку альтернативу ему на тот момент составляли только весла, «Стрела» пользовался большим признанием у советских граждан.

В 1965 году, в связи с выходом в продажу подвесных моторов других сняли с выпуска. Но детали для нее создавали вплоть до 1989 года. Учитывая, что многие запасные части для отдельных узлов мотора, а именно цилиндров и поршней, были позаимствованы у двигателя мотоцикла «Ковровец», с запчастями у владельцев «Стрелы», проблем не было долгое время.

Простая долговечная конструкция давала возможность использовать моторы вплоть до середины 90-х. Отдельные экземпляры используются по назначению до сих пор, во многом благодаря бережному отношению и использованию запасных частей с аналогов.

Применение

Это первые моторы в СССР, которые поступили в открытую продажу для населения. Все ранние разработки создавались исключительно для государственных учреждений.

Предназначался «Стрела» для установки на рыболовецкие и легкие спортивные лодки, придавая им скорость 10-15 км/ч. Но, несмотря на это, у мотора была хорошая согласованность и с тяжелыми лодками, благодаря высокому КПД гребного винта. В целом, несмотря на недостатки, параметров двигателя было вполне достаточно для водного отдыха и рыбалки на тихом ходу. В первых вариантах двигателя отсутствовало реверсивное движение и муфта для сцепления, из-за чего для разворота или маневра на воде часто требовалось прибегать к помощи весел.

Но, несмотря на все трудности в эксплуатации, «Стрела» приобщила к водомоторному стилю жизни сотни тысяч советских граждан и стала по истине легендарным двигателем.

Общее описание

Выпуском мотора «Стрела» занимались 2 завода: им. Фрунзе в г. Куйбышеве и Ульяновский.

Характеристики лодочного мотора «Стрела» не были выдающимися, а конструкция предельно простая. Даже с учётом недостатка функциональности и низкой мощности, аппарат смог заслужить популярность из-за невысокой стоимости, простоты управления и обслуживания. Отмечается высокая надёжность конструкции из-за прочности и износостойкости используемых материалов. При соблюдении правил эксплуатации и своевременном ремонте мотор «Стрела» мог служить десятки лет без снижения производительности.

Лодочный мотор «Стрела» причисляется к первым двигателям

Особенности первых конструкций:

• первые модели двигателя часто сталкивались с попаданием воды внутрь охлаждающей системы. Причина заключалась в отсутствии защиты. Для устранения недочёта начала устанавливаться помпа, но такие модели не получили обширного распространения, в серийном производстве отсутствовали;
• нестабильная работа, которая была спровоцирована из-за отсутствия в системе помпы. Вода поступала в недостаточных количествах, это приводило к частым перегреваниям мотора, как следствие – затруднённое движение;
• для упрощения пути транспортировки топлива в мотор, был использован нерациональный монтаж бака сверху, что предотвращало возможность экономить горючее. Топливо поступало самотёком, а количество регулировалось при открытии заслонки;
• система подвески была несовершенна из-за недостатка амортизаторов. Двигатель создавал довольно сильные вибрационные удары, а жёсткая фиксация к корпусу легко передавала вибрацию в корпус. Недостаток был выражен не слишком явно и на него можно «закрыть глаза»;
• на кожухе мотора находились открытые участки, они часто становились причиной получения ожогов, а иногда и повреждения лодки, особенно из резины. Требовалась особая осторожность при эксплуатации такого мотора;
• в старой версии отсутствует реверсивное движение и муфта для сцепления. На небольших реках для разворота или манёвра нередко приходилось использовать вёсла.

Преимуществ у модели не слишком много, но они есть:

• лёгкость в эксплуатации. Мотор может без особых проблем использоваться новичком в водно-моторном деле. Более того, без особой подготовки можно осуществлять ремонт двигателя, но только небольших элементов. Техническое обслуживание не требует обращения к специалистам;
• невысокая цена. Для среднестатистического человека стоимость была «в пределах разумного». Стоимость ремонтных запчастей также была низкой, и их можно было найти всегда;
• высокий показатель КПД винта.

Мотор “Стрела” имеет невысокую цену Технические характеристики лодочного мотора «Стрела» имели не только позитивную сторону, так как простота конструкции имеет и другие последствия. Явные недостатки модели:

• самый большой недочёт – работа на низкооктановом бензине или керосине. Экономичность топлива для некоторых пользователей стала преимуществом, но от этого была снижена скорость движения;
• двигатель генерирует много шума и вибрации;
• большой вес конструкции мотора «Стрела-5» был устранён в следующих моделях, а в этом случае приходилось мириться;
• недочёты в системе зажигания – не всегда удавалось быстро завестись. Причина заключается в использовании контактной системы;
• для холостого хода нужна муфта сцепления, но её разработчики не предусмотрели;
• местонахождение элементов для управления мотором выбрано неудачно;
• риск проникновения воды внутрь конструкции, это возможно из-за незащищённого доступа к механизмам.

Несмотря на множество недостатков, мотор смог заполучить конечного потребителя и приобщить рыбаков и охотников к использованию мотора взамен вёсел. Двигатель сделал первый толчок в сфере развития силовых установок для небольших лодок. Во многом его популярность была обусловлена отсутствием достойного конкурента. Даже сегодня некоторые умельцы находят способы ремонтировать и использовать лодочные моторы «Стрела», что видно из отзывов и популярности установки транца на ПВХ и резиновых суднах.

Покупка и обслуживание

Сегодня актуальность «Стрелы» исчерпана. Конечно, при желании можно приобрести с рук работающий двигатель. И даже в неплохом состоянии. Но найти к нему запасные части – задача практически невыполнимая.

Но все же в Интернете сохранилась инструкция по эксплуатации «Стрелы». И все еще находятся любители и поклонники этого двигателя, которые собирают «Стрелу» и предпочитают ее новым моделям. А это еще раз говорит о том, как долговечен этот мотор. И что такой надежности и легкости в обращении, порой не хватает современным моделям. В особенности, в удаленных местностях нашей страны, где нет сервисных центров, но есть любители водного отдыха и рыбалки.

Самая популярная модель линии – лодочный мотор «Стрела-5»

Невысокие характеристики мотора «Стрела-5» были обусловлены упрощённой конструкцией. В её основе используется цилиндропоршневой механизм с кривошипами и шатунами. Механизмы имели унифицированные детали и использовались на мотоцикле «Ковровец». Двигатель имеет 1 цилиндр с 2-тактной работой.

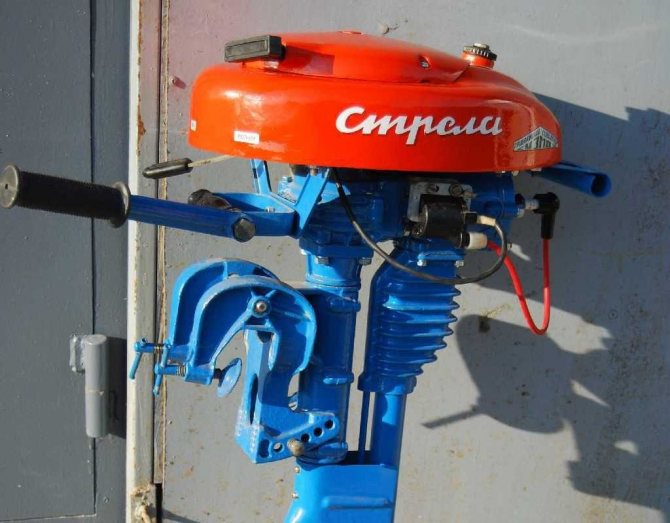

Лодочный мотор «Стрела-5»

Установка силового агрегата происходила сверху дейдвудной трубы, а снизу фиксировался редуктор, он поддерживал всего 1 режим работы. Устроен редуктор в форме конуса, на него устанавливается гребной винт. Из-за отсутствия помпы охлаждающая жидкость сразу поступала в «рубашку» цилиндра. Давление для накачивания воды создавалось с помощью винта.

Конструкция имеет поршневой тип управления подачей смеси в камеру кривошипов, аналогичная система используется в мотоциклах. Из-за такого устройства достигалась низкая мощность и возникали трудности с пуском.

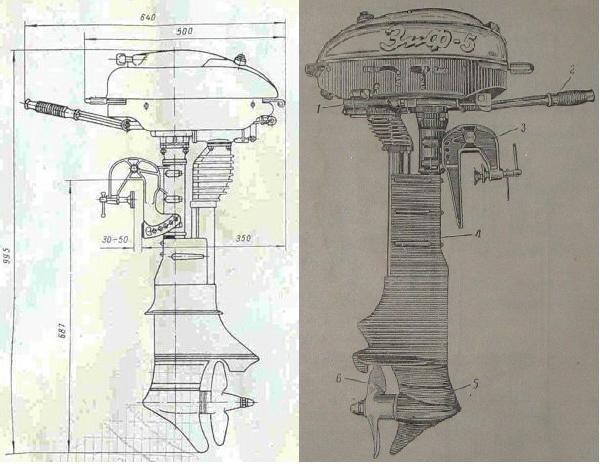

Конструктивные особенности мотора

Мотор «Стрела» имел очень простую конструкцию. Унифицированный по деталям цилиндро-поршневой группы и кривошипно-шатунного механизма с мотоциклом «Ковровец» одноцилиндровый двухтактный двигатель рабочим объёмом 173,7 см³, развивавший 5 л.с. был установлен на верхней части дейдвудной трубы. К нижней части дейдвудной трубы крепился одноступенчатый конический редуктор с гребным винтом. В конструкции мотора отсутствовала водяная помпа. Вода подавалась в рубашку охлаждения цилиндра за счёт напора воды, создаваемого гребным винтом. Мотор не имел упругих элементов подвески, что в сочетании с одноцилиндровым двигателем обуславливало сильную вибрацию лодки. Кожуха, закрывающего двигатель также не было. Бензобак размещался над двигателем. Топливо (бензин с растворённым маслом) к карбюратору подавалось самотёком. Управление всасыванием смеси в кривошипную камеру — поршневое (как на мотоциклах), что обуславливало невысокую литровую мощность и затрудненный пуск. Разобщительной муфты мотор не имел.

Исторические факты

Конструкция первой модели была достаточно простой и не предполагала чего-то сверхъестественного. Несмотря на то что аппарату не хватало функциональных характеристик, недорогой и простой в управлении механизм был востребован в силу своей надёжности и прочности. Такие модели моторов при грамотной эксплуатации и периодическом ремонте могли прослужить много лет без потери качества и мощности. Кроме положительных характеристик, таких как простота ремонта, модель имела множество недостатков. Самым серьёзным из них стала потеря мощности за счёт работы на низкокачественном бензине или керосине.

Мотор Стрела смог приобщить любителей отдыха к водно-моторному образу жизни и стал началом эпохи развития производства двигателей и маломерных лодок. Благодаря этому появилась новая отрасль товаров для населения.

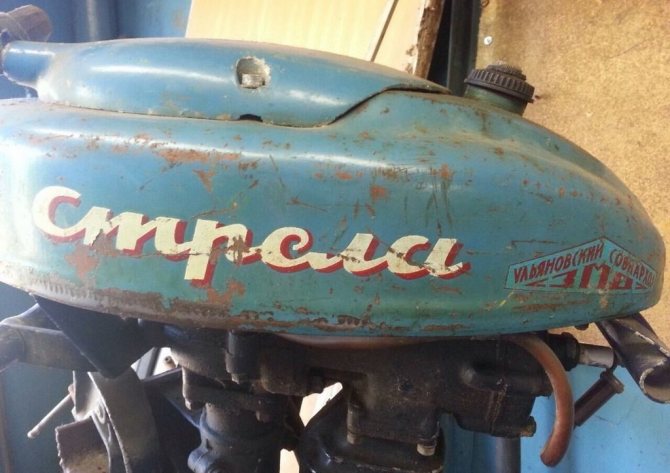

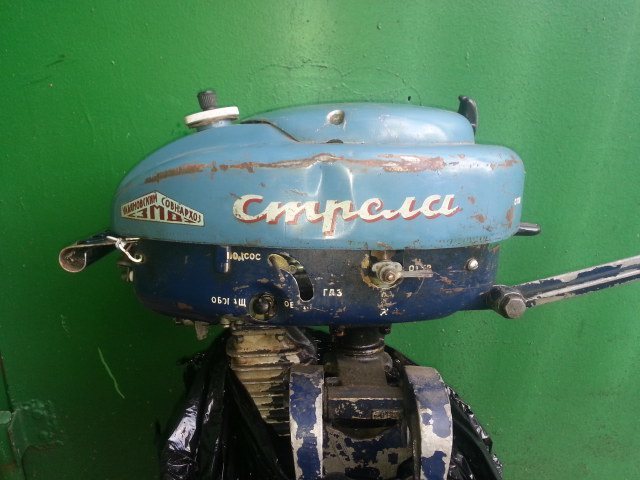

Фотографии лодочного мотора “Стрела”

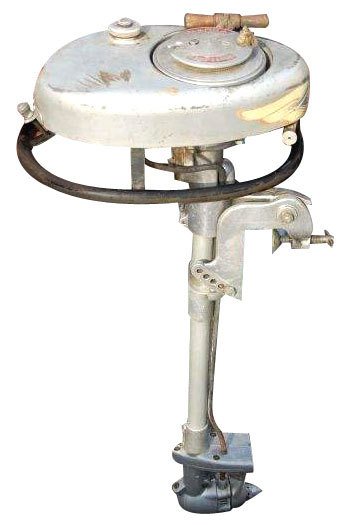

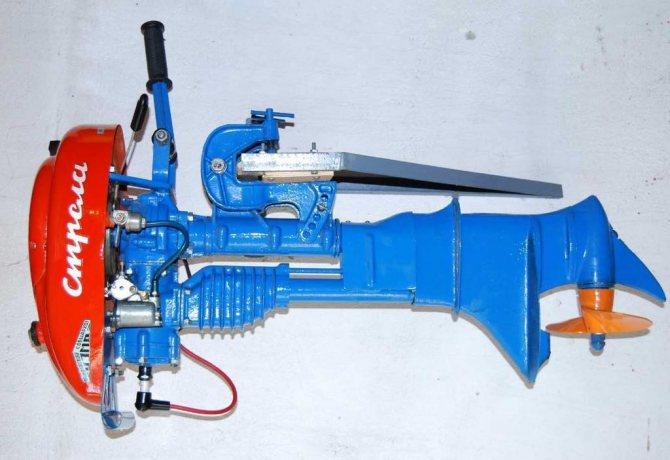

“Стрела” 1963 года в оригинальной окраске

Моторы “Стрела” и “Москва”

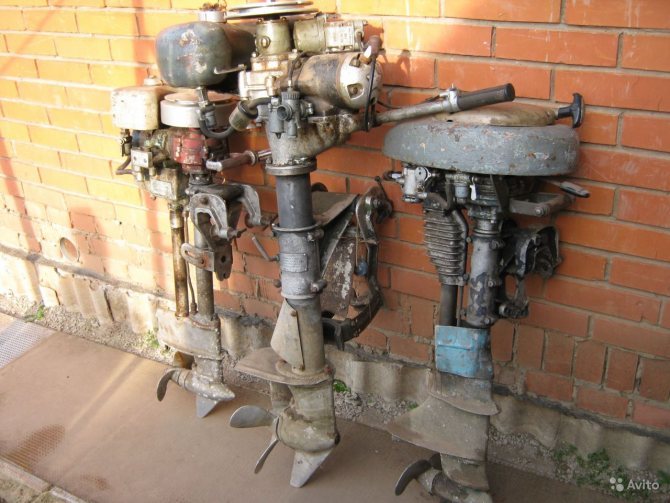

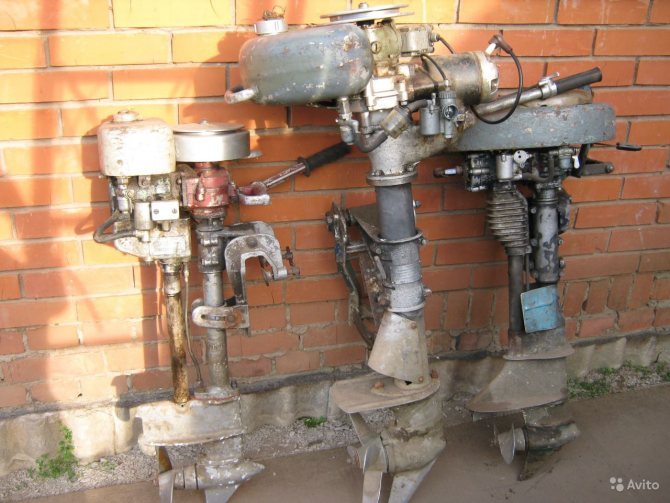

Моторы “ЛМ-1”, “ЛММ-6а”, “Стрела”

Устройство первых моделей

В первых моделях забортная вода за счёт сильного напора, создаваемого винтом лодки, попадала в систему охлаждения двигателя. А в последующие модели была добавлена помпа, но они не получили особого распространения и в серию не пошли.

Для упрощения попадания топливной смеси в двигатель бак располагался таким образом, что экономить топливо не представлялось возможным, а в системе подвески отсутствовали амортизирующие элементы. Двигатель провоцировал сильную вибрацию, а за счёт жёсткого крепления мотора она передавалась практически на весь корпус лодки. Это обстоятельство не сильно влияло на движение, но доставляло небольшой дискомфорт.

Подвесные лодочные моторы СССР. Часть 6.3. Становление отрасли.

Затянул я с новым постом, но времени и сил не остается от слова совсем. Как и обещал, в этом посте закрою тему становления отрасли производства лодочных моторов в СССР. Пост будет большим, но 4-ю часть делать тоже перебор. Закрывать будем тремя наиболее яркими представителями, которые были произведены в больших количествах и дошли до наших дней. Некоторые экземпляры до сих пор используются на водоемах бывшего СССР по своему непосредственному назначению. Это моторы ЗИФ-5 («Стрела»), МЛ-20 «Чайка» и «Кама».

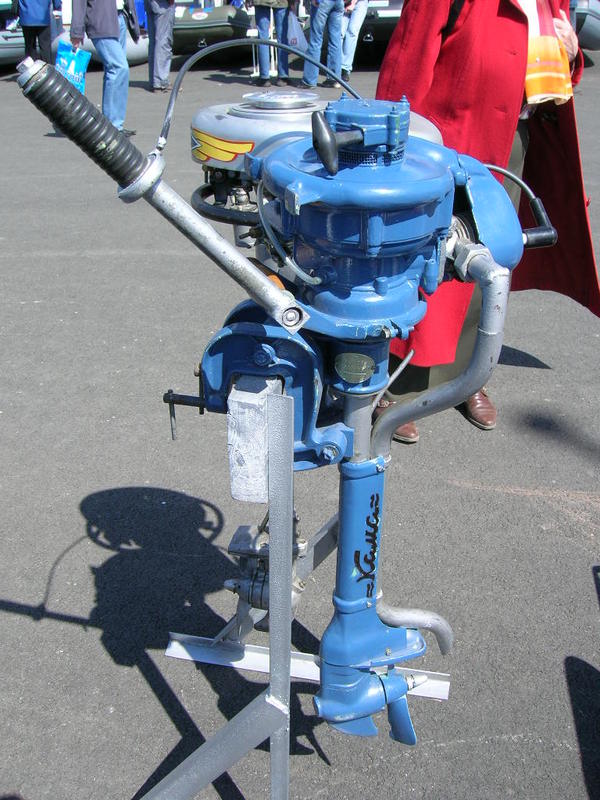

Начнем в хронологическом порядке с лодочного мотора «Чайка» МЛ-20:

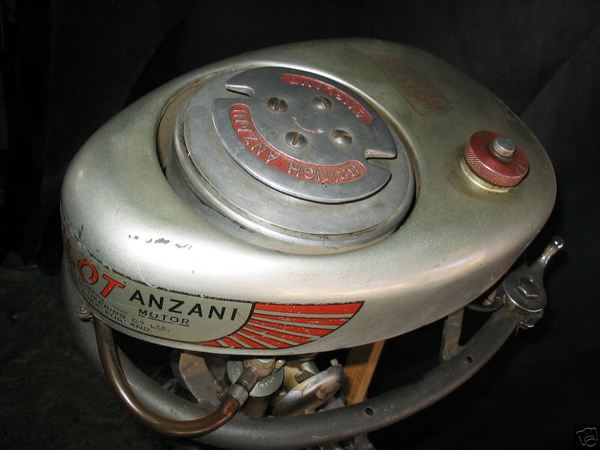

Данный мотор выпускался приблизительно с 1948 по 1956 год в городе Щербаков (ныне Рыбинск). Мотор представлял собой точную копию английского лодочного мотора «British Anzani Pilot».

Двигатель мотора одноцилиндровый, двухтактный. Выдавал чуть менее 2 л.с. Он имел водяное охлаждение, для чего на гребном валу была установлена помпа. Довольно редкое решение для моторов такой мощности тех лет. Как правило, вода в систему охлаждения загонялась гребным винтом. По всей видимости, причина появления помпы довольно проста, ее скопировали вместе с мотором с британского аналога. Мотор был снабжен бензобаком на 1.5 литра, который выполнял роль кожуха, накрывая собой двигатель мотора. Также он имел отверстие посередине, в котором крутился маховик. Такая конструкция выглядела изящно и позволяла защитить владельца от случайных травм маховиком, но сыграла с мотором злую шутку.

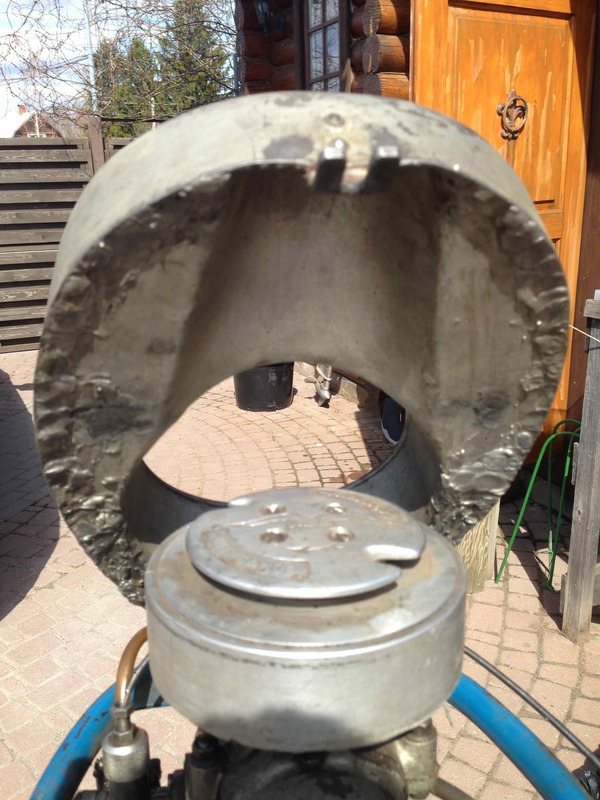

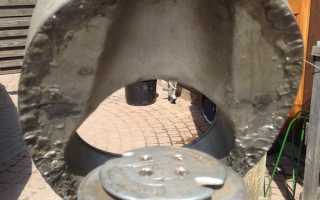

Мотор не имел румпеля как такового, его роль выполнял металлический «поручень» опоясывающий мотор по периметру, на нем же был закреплен рычажок регулировки открытия дроссельной заслонки.

В целом можно сказать, что мотор был выполнен качественно, имел приятный внешний вид, хорошую систему охлаждения и малый вес. Однако пуск мотора был довольно затруднительным, а конструкторский просчет с баком мог довольно быстро вывести мотор из строя. Более того, у мотора были слабые уплотнения редуктора, из-за чего там постоянно находилось некоторое количество воды. В результате данный мотор, хоть и встречается на вторичном рынке, но в основном интересует коллекционеров, так как использовать его по прямому назначению довольно проблематично.

Всасывание топлива было поршневое, как на мотоцикле, что существенно затрудняло пуск двигателя. Зажигание контактное МЛ-10К, позже его версия для двухцилиндрового мотора также перекочевала на «Москву», а затем на «Ветерки», где успешно использовалась вплоть до перехода на бесконтактную систему зажигания. Охлаждение мотора обеспечивалось потоком воды, загоняемым в систему гребным винтом, помпа охлаждения отсутствовала. Мотор имел двухлопастной винт, передачи отсутствовали, гребной винт приходил в движение сразу после пуска двигателя.

Достоинств у мотора немного и они весьма сомнительны. Основным достоинством было то, что его можно было купить. Также он был очень неприхотлив к качеству топлива, а двигатель имел довольно большой ресурс, что позволило многим из этих моторов дожить до наших дней и до сих пор успешно эксплуатироваться. Также мотор сравнительно легкий для своего времени – 24 кг.

Недостатков у мотора куда больше и они существеннее. Зажигание МЛ-10 в первые годы своего производства было довольно ненадежное и давало слабую искру. У мотора была чудовищная вибрация, в результате чего рука владельца быстро уставала, а лодка и мотор гремели на весь водоем. Особенно сильно у мотора гремел нижний кожух, поэтому его выкидывали практически сразу после покупки, в результате моторов с ним сейчас найти практически невозможно, а стоит он отдельно, как запчасть, как целый «Ветерок». Ручной стартер имел стальной тросик и очень быстро изнашивался, да и не обеспечивал должного усилия для запуска двигателя, поэтому стартеры летели в металлолом вслед за нижним кожухом. Кстати, все это делало мотор еще легче. Отсутствие помпы охлаждения тоже играло свою роль, поток воды, загоняемый гребным винтом, был недостаточен для охлаждения 5-ти сильного двигателя. Крайне затруднен был пуск двигателя. Поршневое всасывание и отсутствие нейтрали делали этот процесс крайне долгим и трудоемким.

Минусов, как водится, гораздо больше. Мотор очень сильно вибрировал, был крайне шумный. Вода, орошающая цилиндр, парила, создавая клубы пара, при соответствующем ветре идущие на рулевого. Поршневое всасывание и древний карбюратор делали пуск мотора крайне затруднительным. Ручной стартер, вечно отваливающийся с «Дружбы» здесь отваливался в воду и пропадал навсегда. Но основным недостатком мотора был его ресурс, не превышавший 100 часов.

Мотор изначально разрабатывался для леспромхозов, где его унификация с бензопилой должна была облегчить ремонт, однако так же поступал и в розничную продажу. Однако недостатки мотора привели к тому, что Ленинградский НТО Судопрома вообще не рекомендовал мотор к производству, а у простых граждан он не пользовался популярностью, даже несмотря на дефицит моторов. В результате мотор производился всего 3 года, и производство было закрыто.

Видео с работой моих «Стрелы» и «Камы» можете посмотреть по ссылке в комментариях. «Чайка» у меня есть и заводится, но компрессии нет вообще, и в воде она глохнет, пока ищу на нее поршневые кольца.

На этом закончу с постами о становлении отрасли, над темой следующего поста подумаю. Пост будет либо о заводах, производивших лодочные моторы в нашей стране, либо о моторах, не попавших ни в один из опубликованных постов.

Рекомендации по эксплуатации мотора Стрела

Очень часто приходится выслушивать самые противоречивые характеристики одного и того же мотора. Конечно, встречаются и явно безосновательные утверждения, но факт остается фактом: одни считают тот или иной мотор безнадежно плохим, а другие от него в восторге. С этой точки зрения наиболее интересен широко распространенный сейчас мотор «Стрела». Пожалуй, ни об одном из подвесных моторов мнения не расходятся так резко!

Всех владельцев подвесных моторов (и в особенности «Стрелы») можно условно разделить на две категории:

• счастливые обладатели «удачных» моторов;
• те, кому «не повезло».

Нетрудно заметить, что «счастливчики», как правило, хорошо разбираются в устройстве двигателей и имеют известный опыт их эксплуатации. Их отношение к мотору характеризуется строгой логичностью действий и высокой технической культурой.

Что же касается «неудачников», то в большинстве своем — это люди, технические знания которых, к сожалению, ограничиваются той частью заводской инструкции, в которой говорится об управлении двигателем; применяемые ими приемы эксплуатации иногда свидетельствуют об отсутствии элементарных представлений об устройстве мотора. Очень многие считают, что покупая новый мотор, они приобретают и некую гарантию безотказной его работы при любых условиях. Однако мотор пока еще далек от подобного совершенства и слишком сложен, чтобы быть безотказным в неумелых руках.

Конечно, нельзя требовать от всех владельцев подвесных моторов глубокого изучения конструкции, теории двигателей внутреннего сгорания и т. п. Нет! Речь идет о малом, посильном, но совершенно необходимом деле: об овладении основами технически грамотной эксплуатации подвесных моторов, повседневном накоплении и осмыслении опыта.

Я далек от мысли обвинять всех «жалобщиков» в техническом бескультурье. Вполне понятно, что в отдельных случаях мотор может действительно оказаться неудачным, однако появление бракованных моторов в продаже следует все же считать случаем исключительным! С другой стороны, не всякого владельца, неумело эксплуатирующего мотор, можно винить в сознательном отрицании технической культуры! Совершенно очевидно, что человек, далекий от техники по роду своих занятий, не может приобрести вместе с двигателем ни опыта, ни технических знаний. Первым (а во многих случаях и единственным) источником, откуда он черпает основные сведения о моторе, является заводская инструкция.

Первая беда и заключается в том, что эти инструкции очень плохи. В них мало практических советов по эксплуатации, монтажу и демонтажу, а конструкция мотора описывается слишком кратко и малопонятно для непосвященных. Что может, например, понять технически неподготовленный человек в основах карбюрации топлива и в конструкции карбюратора из сорока строчек текста и тех чертежей, которые приводятся в инструкции к «Стреле»? Не больше и не лучше сказано о зажигании и устройстве магнето. А ведь именно эти системы чаще всего являются «виновницами» неполадок в работе двигателя!

Особого внимания заслуживает иллюстративный материал. Задумываются ли составители инструкций над тем, что людям, не имеющим технического образования (а таких, надо полагать, немало!), приводимые чертежи попросту непонятны? Можно ли требовать от колхозника, рыбака, врача, лесника, агронома и т. д. умения читать довольно сложные и очень мелкие чертежи, представленные в ортогональных проекциях?

Совершенно необходимо, чтобы заводские инструкции, кроме указаний на то, что и как нужно нажать и повернуть при управлении, содержали больше информации, полезной и понятной отмеченной весьма обширной категории владельцев моторов.

Недостаток нужных сведений в инструкциях надо срочно восполнить выпуском литературы, посвященной лодочным двигателям. Опять-таки, к сожалению, наши издательства до сих пор мало внимания уделяют выпуску таких книг, а ведь они неизменно пользуются огромным спросом! Случается и так, что книга, если судить по ее названию, призванная пополнить знания любителя-водномоторника, оказывается технически безграмотной (например, печально известное «Пособие водителю моторной лодки и катера» Т. А. Куряева и М. Я. Черненка).

В каждом более или менее крупном населенном пункте есть самые различные курсы — по подготовке шоферов-любителей, изучению иностранных языков, кройки и шитья, стенографии и т. д. и т. п. Вот только курсов по подготовке любителей-мотолодочников до обидного мало или вообще нет. И даже там, где такие курсы или кружки созданы, изучению моторов уделяется слишком мало внимания. Это, так сказать, беда номер два.

Низкая техническая подготовленность многих владельцев подвесных моторов является прямым следствием отмеченных выше причин. К чему же приводит отсутствие нужных знаний и, следовательно, технической культуры эксплуатации мотора?

Чаще всего неправильные приемы эксплуатации применяются с самого момента приобретения мотора. Как известно, первичная приработка трущихся деталей двигателя осуществляется в процессе 10—15-часового обкаточного режима работы мотора, пред’ шествующего нормальной эксплуатации. В действительности это условие зачастую грубо нарушается. На Волге есть сельские районы, где едва ли не каждый второй житель имеет лодку с подвесным мотором, но обкатка нового двигателя считается там вредным предрассудком. Впрочем, и в крупных городах многие считают так же. Результат ясен: большой износ деталей в первые же часы работы мотора!

Очень характерной ошибкой является несоблюдение режима прогрева двигателя перед переводом его на полную нагрузку. Надо ли удивляться тому, что переводимый на полные обороты холодный двигатель изнашивается «не по дням, а по часам». Неизбежным следствием бывает быстрая утрата компрессии, в свою очередь приводящая к затрудненному запуску как будто бы вполне исправного мотора.

Кстати о пуске. Вряд ли можно назвать марку подвесного мотора, который не пользовался бы дурной славой в отношении запуска (в известной степени приятным исключением является «Москва»). Анализируя причины задержек при пуске, я пришел к выводу, что они редко бывают серьезными и, как правило, характерны для двухтактных бензиновых двигателей вообще: засорение и замасливание жиклеров карбюратора, нарушение регулировки топливоподачи и опережения зажигания, загрязнение прерывателя магнето, замасливание и закоксовывание свечи и т. п.

Особое место среди этих причин занимают неплотности картера (износ сальников коленчатого вала, прорыв прокладки, забоины на стыковых поверхностях картера) и недостаточная компрессия, вызванная износом цилиндропоршневой группы. Следует заметить, что к этим неполадкам двухтактные двигатели с кривошипно-камерной продувкой особенно чувствительны (тем больше, чем меньше литраж двигателя при одном цилиндре).

Устранение мелких неполадок, вызывающих затрудненный запуск — дело небольшое и несложное для человека, хорошо знающего двигатель; но оно вырастает в проблему для многих, чьи знания ограничиваются беглым ознакомлением с инструкцией. Именно поэтому очень часто приходится видеть таких любителей, часами дергающих тросик стартера и терпеливо ожидающих — “а вдруг заведется!» Они не умеют найти причину задержки, плохо представляют себе конструкцию мотора, а потому и боятся прибегнуть к разборке того или иного узла («как бы чего не напутать и не напортить»).

Отсутствие знаний и опыта особенно сказывается на качестве разборки и сборки двигателя. Часто эта работа проводится с нарушением элементарных правил, в грязи. Отсутствие в заводских комплектах инструмента специальных приспособлений (например, съемников ховика, картера, подшипников и т. п.) приводит подчас к тому, что перечисленные детали демонтируются самыми неопустимыми, варварскими методами получают повреждения. Снять маховик Стрелы в одиночку, без съемника, воообще невозможно, да и само «выколачиванике» мотора из маховика часто приводит к повреждениям различных деталей. Разъединение половинок картера без съемника представляет еще более трудную задачу и часто приводят к поломке картера и забоинам на стыковых поверхностях. Дефекты сборки приводят к аварийным повреждениям, заеданиям и повышенному износу трущихся пар.

Можно было бы продолжить наш перечень, но главное сейчас, по-моему, не это, а всемерное повышение культуры эксплуатации моторов.

Первый и наиболее действенный шаг к тому, чтобы мотор стал верным другом человека, а не причиной его плохого настроения, должны сделать заводы-изготовители. Инструкции к выпускаемым ими моторам (конструкции которых, мы надеемся, также будут постоянно совершенствоваться!) должны включать необходимый минимум технических знаний, а не только отрывочные и малопонятные сведения о моторе, как это имеет место сейчас. Изложение должно быть четким и ясным, доступным технически неподготовленному читателю. Иллюстративный материал должен состоять из хорошо выполненных фотографий и чертежей в изометрических проекциях. Естественно, что с этим связано увеличение объема инструкций, но оно в данном случае вполне оправдывается важностью задачи, так как будет способствовать сокращению числа аварий и неполадок, уменьшит потребность в запчастях и в какой-то мере разгрузит мастерские.

В штатные комплекты инструмента, прилагаемые к моторам, необходимо ввести съемники маховика, картера и подшипников. Наличие этих съемников избавит многих периферийных владельцев моторов от многокилометровых путешествий в мастерские, а туристов — от неприятной перспективы оказаться безоружными при выходе мотора из строя вдали от крупных населенных пунктов. Главное же — это позволит исключить из обихода многие недопустимые методы разборки и сборки.

Для возможности обобщения опыта эксплуатации моторов, учета замечаний и предложений, а также изучения потребительского спроса заводам-изготовителям следовало бы прилагать к техническому формуляру каждого мотора специальную анкету с соответствующими вопросами.

Таким издательствам, как «Транспорт», «Судостроение». «Физкультура и спорт», изд-во ДОСААФ, нужно больше внимания уделять выпуску литературы, посвященной лодочным двигателям вообще и подвесным моторам, в частности.

Из опыта эксплуатации мотора «Стрела»

Обкатка. Первое и неукоснительное правило — это соблюдение обкаточного режима. Продолжительность обкатки составляет минимум 10 час. (лучше 15 час.); при этом ни при каких обстоятельствах не следует даже кратковременно переводить мотор на полные обороты.

Выбор смеси. Рабочую смесь для периода обкатки лучше приготовлять с добавкой 10% летнего автола. В дальнейшем, по окончании обкатки, лучше работать на смеси с 6% масла. Как показывает практика, никаких ненормальностей в работе мотора такая смесь не вызывает, в то же время существенно сокращается износ деталей цилиндро-поршневой группы и мотылевого подшипника.

Прогрев. Вторым непреложным правилом должно быть строгое соблюдение режима прогрева мотора перед переводом его на полную нагрузку. Прогрев лучше осуществлять ступенями. После запуска в течение одной минуты мотор должен работать на минимально возможных оборотах, при которых не нарушается подача охлаждающей воды. Затем число оборотов увеличивается с таким расчетом, чтобы последующий переход к режиму полного хода был осуществлен за две ступени по 1 — 1,5 мин. каждая. Таким образом, весь процесс прогрева мотора занимает от 3 до 4 мин.

Весьма желателен и постепенный переход к малым оборотам при остановке двигателя. Продолжительность этого периода должна составлять 2—3 мин.

Запуск. Прежде всего нужно усвоить, что вполне исправный мотор с точно отрегулированным карбюратором и правильно установленным опережением зажигания запускается с 1—3 рывков стартера.

Иногда мотор, не работавший более 10—20 час., запускается с трудом или не запускается вовсе (особенно в процессе обкатки). Причиной такой задержки бывают обычно масляные пробки, образовавшиеся в жиклерах при испарении бензина из поплавковой камеры.

При этих условиях, а также при низкой температуре окружающей среды, запустить мотор легче всего путем заливки 0,5—1 см3 смеси (с содержанием масла 2—3%) непосредственно в смесительную камеру карбюратора. Полезно при этом наклонить мотор горловиной карбюратора вверх (но не до горизонтального положения). Выждав 3— 5 сек. до наполнения поплавковой камеры, пускают мотор (воздушный дроссель при этом или открыт или закрыт наполовину). Обычно запуск мотора при этом происходит с одного рывка стартера.

Пусковую смесь готовят заранее и хранят в пузырьке. Заливку удобнее всего делать пипеткой. Резинка пипетки должна быть бензостойкой (ее можно сделать из трубки). Если при таком пуске мотор делает несколько вспышек и глохнет, а повторные попытки приводят к тому же результату, есть все основания думать, что засорено дозирующее отверстие карбюратора. Для очистки отверстия нужно вывернуть вместе с сальником и штуцером дозирующую иглу, прочистить отверстие медной жилкой (ни в коем случае нельзя пользоваться стальной проволокой) и продуть его, пользуясь отрезком резинового шланга длиной 0,3—0,5 м. При продувке полезно закрывать пальцами одновременно и попеременно отверстия трубок главного и компенсационного жиклеров. Если при открытом кранике бензобака из дозирующего отверстия струйкой вытекает топливо, очистку можно считать законченной. Засорение жиклера малого газа устраняют продувкой, вывернув его предварительно из колодца карбюратора.

Чтобы избежать засорения карбюратора, топливную смесь полезно при заливке в бак фильтровать через три-четыре слоя капрона (можно использовать для этой цели старые чулки).

Запуск мотора при смещении рукоятки управления в сторону полного газа или при слишком раннем опережении зажигания может привести к так называемой обратной вспышке (и, в результате, ушибу руки или обрыву тросика, а иногда и поломке стартера). Если подобные явления имеют место при положении рукоятки посередине -между «малым» и «полным» газом, то зазор прерывателя необходимо уменьшить (нормальная величина зазора от 0,3 до 0,5 мм).

Правильно эксплуатируемый мотор после остановок на срок до 5—10 час. запускается без всякого труда, и лишь при низкой температуре окружающего воздуха (7—5° С и менее) приходится прибегать к заливке пусковой смеси в смесительную камеру карбюратора.

Разборка. Все моторы «не любят» частых разборок. К частичным и полным разборкам приходится прибегать в следующих случаях.

1. После обкатки. При этом демонтируют моторную головку, снимают цилиндр и тщательно промывают картер и детали цилиндро-поршневой группы чистым бензином. Замене смазки в редукторе также предшествует тщательная промывка полости редуктора.

2. По окончании навигации. Разбирается весь мотор, за исключением картера и ведомого вала редуктора, После тщательной очистки и промывания деталей и узлов в бензине производят внимательный осмотр всех доступных деталей. Проверяются люфты мотылевого подшипника (аксиальный и радиальный), валов редуктора, головного подшипника. Проверяется плотность сальников коленчатого вала и редуктора (наливом бензина в полости картера и обтекателя). Проверяются поршневые кольца (кольца с нагаром на рабочей поверхности заменяют). Работа шестерен редуктора оценивается по расположению «светляков» на зубьях шестерен. У правильно собранной передачи светляки на средней части зубьев, смещение светляков к одной стороне указывает на имевшую место неправильность сборки.

Если производится замена дефектных трущихся деталей (колец, шестерен, цилиндра и т. п.), в следующую навигацию нужно начинать эксплуатацию мотора с обкатки.

После очистки и проверки деталей их смазывают чистым маслом и собирают отдельные узлы для зимнего хранения. Хранить мотор, разобранный на узлы, следует в отапливаемом сухом помещении, лучше в ящике. Все узлы полезно обернуть промасленной бумагой. Все отверстия собранной моторной головки нужно заткнуть чистой промасленной ветошью. Панель магнето лучше хранить отдельно.

2. При появлении стуков в процессе эксплуатации. Если не удается определить источник ненормальных стуков и шумов, разбирают, начиная с моторной головки, весь мотор. После очистки и промывания деталей особое внимание уделяют проверке люфтов, целости деталей, отсутствия заеданий, плотности и прочности крепежа.

Основное условие разборки и сборки мотора — чистота. Необходимо помнить, что попадание даже одной песчинки в мотылевый подшипник или в один из шариковых подшипников может служить причиной заедания и выхода мотора из строя. Поэтому во всех случаях, когда есть возможность, разборку и сборку двигателя следует вести в домашних условиях, в месте, защищенном от ветра и пыли, на чисто выстроганных досках. В «полевых» условиях не следует пользоваться разного рода брезентами и т. п. Ткань, какой бы плотной она ни была, всегда может быть засорена пылью и даже крупными абразивными частицами.

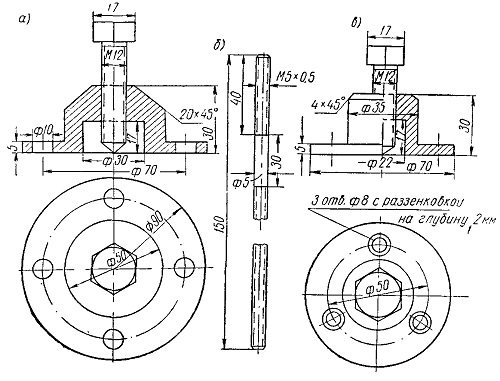

Специализированный инструмент для разборки и сборки мотора «Стрела»: а — съемник картера; б — шпилька для сборки картера (2 шт.); в — съемник маховика.

Изготовление съемников мотора Стрела. Рекомендую изготовить съемники по прилагаемым чертежам. Съемник картера крепится к шпилькам крепления стакана вертикальной передачи. Под упорный болт съемника, в отверстие на торце вала ставится подкладка (можно короткий болт); завертыванием упорного болта отделяется нижняя половина картера. Верхняя половина снимается ударами медного ручника по верхнему торцу коленчатого вала.

Съемник маховика крепится винтами крепления ведомого диска к маховику.

Изготовить съемники можно из любой легкообрабатываемой конструкционной стали на токарном станке.

Сборка. При сборке нужно строго соблюдать порядок заворачивания болтов и гаек (шахматный, постепенный), не злоупотребляя чрезмерной затяжкой. Ни в коем случае нельзя производить подтягивание крепежа на горячем моторе.

Разъединение частей картера при по мощи съемника Сборка картера при помощи двух шпилек Проверка легкости проворачивания вапа при сборке картера

Сборку картера следует производить при помощи двух длинных шпилек, постепенно и равномерно затягивая их гайки и контролируя относительное положение половинок по ширине щели (стыкующиеся поверхности должны быть параллельными) и по положению штатных шпилек относительно отверстий в собираемых половинах картера.

Наружные поверхности коренных подшипников перед сборкой картера следует смазать автолом. Стягиваниеполовин картера длинными шпильками производится до тех пор, пока ширина щели не позволит использовать штатные шпильки и призонные болты.

В процессе сборки нужно периодически контролировать легкость вращения коленчатого вала; заедания свидетельствуют о перекосах, которые нужно тотчас же устранять. Если половинки картера стянуты правильно и без перекосов, призонные крепежные болты входят в свои отверстия свободно и без заеданий, а на монтажной поверхности картера (для установки цилиндра) не образуется уступа. Прокладки картера и подводной части мотора следует ставить на клее БФ-2 или на нитроклее, это обеспечивает герметичность.

Каждый собранный узел нужно проверять на отсутствие перекосов и заеданий в трущихся частях. Полностью собранный мотор при проворачивании (с вывернутой свечой) не должен заедать, издавать ненормальные стуки и шумы.

При первом пробном запуске внимательно прислушайтесь: скрипы, шумы и стук, как правило, свидетельствуют о дефектах сборки. Особое внимание уделите гайке крепления маховика, поскольку ослабление ее затяжки приводит к серьезной аварии двигателя (разбивает ступицу маховика).

В заключении мне хотелось бы высказать свое мнение о моторе «Стрела» и целесообразности выпуска промышленностью моторов мощностью 5 л. с.

1. «Стрела»—мотор, не лишенный некоторых конструктивных недостатков, но надежный и вполне работоспособный при условии технически грамотного ухода за ним. Моторесурс «Стрелы» не уступает моторесурсу аналогичных по форсировке двигателей.

2. Мотор мощностью 5 л. с. необходим и пока остается наиболее популярным среди рыболовов, охотников и многих любителей отдыха на воде благодаря ограниченному весу, экономичности, простоте устройства и главное— относительно низкой цене.

3. Мощность 5 л. с. при упоре на швартовах около 50 кг обеспечивает достаточно высокую скорость передвижения на судах неглиссирующего типа водоизмещением 350—500 кг. Такая скорость (10—14 км/час) оптимальна для отмеченных выше категорий потребителей.

4. На базе «Стрелы» следует создать новый мотор той же степени быстроходности и с таким же моторесурсом, но отличающийся:

а) наличием отдельного бензобака емкостью 10—15 л;

б) возможностью снятия моторной головки, обеспечивающей транспортировку двигателя по частям;

в) применением карбюратора, допускающего легкое снятие и очистку;

г) наличием дистанционного управления (или возможностью его оборудования).

Чтобы обеспечить возможность выбора винта в соответствии с корпусом, бедует наладить выпуск винтов для корпусов трех наиболее распространенных типоразмеров.

А.А. Жаров

Отзывы владельцев

Александр:

«Мотор довольно хороший, если в нём всё отладить, то будет заводиться легко. Предлагает неплохую скорость движения даже для относительно тяжёлых лодок, но она вряд ли будет больше быстрого хода на вёслах. Двигатель старый, поэтому у меня не сохранился, но успешно использовал до конца 90-х годов».

Олег:

«В своё время мотор являлся просто находкой, но сегодня его актуальность исчерпана. Если требуется маломощный мотор, стоит присмотреться к импортным представителям, они стоят немного дороже, но зато можно легко ремонтировать, в них также устранён ряд недостатков конструкции „Стрелы-5“. Покупать мотор под восстановление будет себе дороже».

Денис:

«У меня до сих пор сохранился мотор „Стрела-5“, правда, он практически не эксплуатировался, так как покупал ещё дед. Пришлось провести восстановление, но обошёлся родными элементами конструкции, а прокладки сделал самостоятельно. Могу сказать, что для рыбалки двигатель оптимальный, только к месту нужно подходить на вёслах из-за шума, а большего мне и не нужно».

Технические характеристики

До сих пор в сети есть инструкция по руководству лодочного мотора «Стрела», но актуальность информации невысокая, так как в середине 90-х годов был исчерпан запас ремонтных запчастей и сегодня встречаются только отдельные единицы установок. Они сохранились благодаря бережному обращению и нахождению аналогичных запчастей с аналогов.

Характеристики лодочного мотора «Стрела-5»:

• мощность – 5 л. с.;
• количество тактов – 2;
• цилиндры – 1 шт.;
• полезный объём – 175 см3;
• количество оборотов на максимуме – 3700 об./мин.;
• размер цилиндра – 62 мм;
• расстояние движения поршня – 58 мм;
• уровень сжатия – 5±0,2;

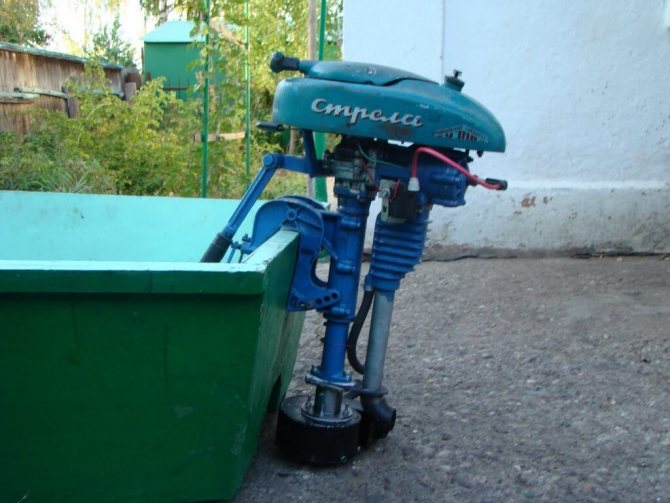

Технические характеристики лодочного мотора «Стрела-5»

• метод управления – выносной румпель;
• способ зажигания – вручную;
• смазка – проходит процедуру смешивания;
• объём бака с топливом – 2,5 л, имеет встроенный тип;
• расход горючего на полной скорости – 2,1 л/час;
• тип зажигания – «Магнето МЛ-10К»;
• используемая свеча – А-11-У;
• тип карбюратора – К-33, работает по методу поплавка;
• масса – 24 кг.

Мотор хорошо работает при использовании бензина А66 и А70, в него нужно добавлять около 5% автола АКП10. Заменить бензин можно керосином.
