Клеммы для соединения проводов: какие клеммники лучше и как с ними работать

Прошло время скруток проводов, наступил час клемм

Электротехническая практика больше не повторится случаями, когда примитивная скрутка двух или трех проводов вместо современных зажимов служила поводом для трагедий в виде пожаров в жилье, на производстве. Им на смену пришли клеммные зажимы для проводов.

Надежные одиночные клеммы или целые блоки делают сегодня любые схемные соединения долговечными и прочными. Рассмотрим отечественный и импортный ассортимент клемм и некоторые качественные их характеристики, способы крепления проводов любого сечения из меди или алюминия (дюраля).

Виды электрозажимов на клеммниках

Пока условно разделим продукцию на две части:

• электрическую;
• электротехническую.

Различные типы клеммных зажимов отличаются лишь по нагрузке тока, он хоть минимальный, но есть. Об этом стоит помнить, приобретая для собственного использования клеммы. Они — одна из составляющих второго из названных, без которых скрепление проводников будет ущербным.

Начнем поиск лучших клеммных соединений с домашних аналогов, проверенных временем и бюджетных. Вот их наименования:

• ножны;
• окольцованные;
• штыри;
• в виде муфт.

Кроме клемм есть разновидности соединений проводов: можно паять, скреплять сваркой, в том числе и так называемой холодной. Но клеммы – наиболее быстрый и удобный способ стяжки.

Ножевые зажимы — массовый конструктив в электросхемах различного назначения, они также присутствуют в бытовых приборах. Одна их часть по-народному называется «папа», а другая – «мама». Скрепляются, вставляясь друг в друга. Сегодня в реализации есть «ножны» из некого желтого материала. Они плохо держат провод. Лучше приобретать их из более крепкого белого металла.

Но и «ножны» нельзя применять даже щитках освещения квартир. В других же местах необходим мощный обжим проводов в клемме.

Они имеют изоляцию различного цвета, строго соответствующего мощности клеммника. Неизолированные можно также защитить. Наденьте на них четырехсантиметровый кусочек термоусадочной трубочки, разогрейте ее зажигалкой. Она обхватит изделие с проводом прочнее изоленты.

Клеммники зарубежного производства

Лучшие производители разработали удобные технологии и новинки, позволившие трансформировать классические клеммы в уникальные интерфейсы соединения.

Прижимной Push Wire

Неразъёмное изделие, использующее свойства жёсткости, для надёжного крепления. Монтаж выполняется путём проталкивания зачищенного конца провода в отверстие. Извлечение осуществляется выкручиванием провода.

Виды соединителей:

• для одиночного провода;
• для проводов с пониженной жёсткостью.

Практически невозможно без повреждений вытащить установленный провод!

Силовой пружинный Power cage clamp

Универсальный клеммник для всех типов электропроводов, имеющих сечение до 95 мм². Состоит из двойной клетки, оборудованной пружиной с прессом и металлической шиной.

Соединение выполняется с помощью шестигранника для поджимания. После установки ключ поворачивается и опустившийся пресс надёжно прижимает проводник.

Наборный самозажимной Cage clamp

Эксклюзивная техника, запатентованная фирмой WAGO, для проводников любой жильности с сечением до 35 мм². Подсоединение выполняется путём поднятия пружинного зажима с помощью специального рычажка. После установки проводника зажим опускается обратно.

Самозажимной Cage clamp S

Использование не предусматривает применения электромонтёрских инструментов. Подсоединение выполняется путём установки оголённого конца провода до упора.

Соединители электрических проводов — виды и способы

Основная задача, решаемая при электромонтаже – правильно подобрать соединитель проводов, оптимально подходящий для текущих операций. От качества этого элемента зависит надежность и безопасность эксплуатации любой электропроводки. Этим и объясняется желание пользователей подробно разобраться с тем, какие разновидности этих изделий чаще всего используются на практике и для какой проводки они подходят. Кроме того, важно ознакомиться с тем, как правильно соединять проводники, а также с особенностями применения различных типов коннекторов для электропроводов.

Классификации и требования ГОСТ

Классификация электрических соединителей приводится в ГОСТ 10434-82, согласно которому они делятся на классы (1, 2, 3) и группы (А, Б). Помимо этого, в соответствии с действующими стандартами они различаются по типу образующегося контакта и способу фиксации жил.

Требованиями ГОСТ оговариваются условия применения различных образцов соединительных изделий и также их технические характеристики, обеспечивающие требуемое качество коммутации. Прежде чем разобраться со всеми этим вопросами, желательно ознакомиться с существующими способами соединения проводников, рекомендуемых ПУЭ.

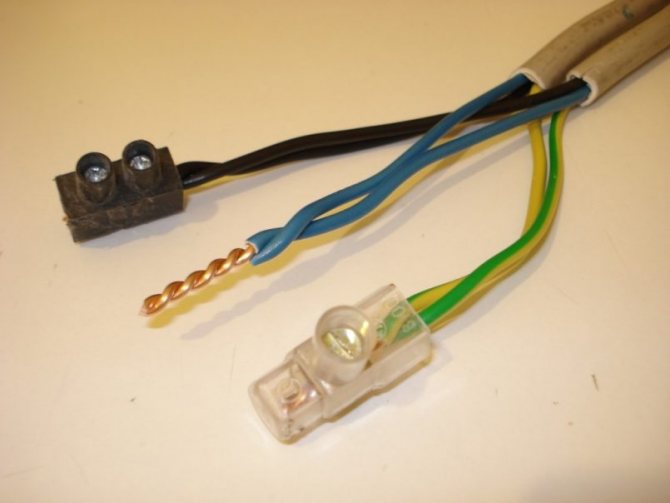

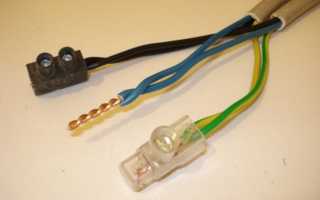

Способы соединения проводов

Соединение проводов представляет собой простейшую операцию, позволяющую коммутировать их согласно требованиям технических условий (ТУ). Среди известных способов образования надежного контакта между проводниками выделяются следующие:

• традиционная скрутка;
• соединение пайкой и сваркой;
• сочленение посредством специальных переходников.

Скрутка – это простейший вариант образования соединения, применяемый только в крайнем случае. При его выборе обязательно использование защитных материалов в виде обычной изолирующей ленты или специальных пластмассовых колпачков.

Не допускается обустраивать соединение скруткой, если провода изготовлены из разнородных металлов (алюминия и меди, например).

Многочисленные недостатки скручивания проводников вынуждают дополнительно повышать качество контакта методами пайки или сварки. После их применения в этом месте образуется достаточно прочное и надежное сочленение. Когда сращиванию подлежат разнородные проводники, приходится применять специальные переходные клеммы.

Виды клемм для соединения проводов

Перед тем как соединить провода при монтаже следует запастись специальными клеммами, посредством которых удается налаживать контакт без применения вспомогательного оборудования. Обойтись без паяльника и сварочного аппарата позволяют следующие виды контактных соединителей для электрических проводов:

• муфтовые фиксаторы;
• колодочные и самозажимные клеммы;
• ножевые контакторы;
• винтовые и пружинные разъемы.

Каждая их этих разновидностей нуждается в особом рассмотрении.

Муфтовые фиксаторы

Этот вид соединителей для проводов рассчитан на монтаж электрических шин сечением порядка 0,25-16,78 мм квадратных. Он изготавливается в виде полой металлической гильзы, фиксирующей жилы путем их силового обжима. Другой вариант муфтового фиксатора предполагает сочленение проводов за счет организации болтового соединения. Обычно этот вид соединителей применяют для одножильных обжимных проводников: качество и надежность крепления многожильного кабеля в этом случае резко падает, так как отдельные проволочки расходятся под сильным давлением на них.

Клеммы на пластиковых колодках

Еще один очень удобный способ фиксации проводных изделий – использование специальных клемм, размещенных на прочных продолговатых пластиковых колодках. От обычных клеммных соединителей они отличаются тем, что гарантируют равномерный прижим по всей площади контакта. Особенностью их конструкции является наличие на прижимной поверхности особой выемки, ограничивающей давление на коммутируемую жилу проводника.

Винтовые клеммы

Разъем электрический может быть винтового типа. Такие контакторы используют достаточно давно. У этого вида клемм есть определенные недостатки и достоинства. Это компактные, легкие в монтаже устройства. Они позволяют соединить провода различного диаметра. Причем их можно применять как для одножильных, так и многожильных проводников. Во втором варианте конец кабеля зачищают и обжимают наконечниками из латуни.

Недостатком представленного типа соединения является неприспособленность клемм стыковать более трех проводников одновременно. Это несколько усложняет работу, заставляя делать большее количество соединений. Также со временем подобный разъем теряет свои изначальные характеристики. Провода перестают плотно прилегать друг к другу. Поэтому при использовании винтового соединения периодически приходится подтягивать место стыковки проводов.

Для проводов большого диаметра применяются соединения, известные в народе под названием «орех». Такие контакторы чаще всего применяют при подведении проводов от несущей линии к дому.

Порядок выбора соединителя

Перед выбором нужного типа соединителя важно учитывать следующие характеристики:

• марку и материал, их которого изготовлено изделие;
• напряжение, на которое рассчитаны его контакты;
• минимальный диаметр коммутируемых проводников, допустимый для данного образца.

Помимо напряжения также выясняется, на какую токовую нагрузку он рассчитан, после чего можно смело покупать подходящий по всем параметрам коннектор. Рекомендуется узнать у специалиста по продажам, рассчитан ли он на подключение проводников из разнородных металлов.

Потребность соединения проводов разного сечения чаще всего возникает при разводке распределительных цепей по отдельным коробам. После этого допускается приступать к подбору коннектора подходящего типа, клеммы которого рассчитаны на подсоединение жил различной толщины.

Перед тем как соединять проводники в домашних условиях, важно разобраться с наиболее подходящими для заявленных целей видами коннекторов. Кроме того, потребуется подготовить специальный инструмент, без которого невозможно обойтись при опрессовке фиксаторов муфтового типа, например.

Способы соединения проводов между собой.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

Начнем с соединения типа СИЗ. Расшифровывается он как:

• Соединительный

• Изолирующий

• Зажим

По виду напоминает простой колпачок. Бывает разных цветов.

В этот колпачок вставляются жилы и скручиваются между собой.

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Устройство и сборка клеммной колодки

Каждый клеммник на дин рейку фиксируется с помощью защёлки, так, чтобы один плотно прилегал к другому. Между ними не должен оставаться зазор. Затем устанавливаются необходимые перемычки, торцевые изоляторы и фиксаторы. Не стоит забывать про маркировку. Провода подключаются с её учётом и в соответствии со схемой. Если клеммник винтовой, то перед операцией болтик необходимо ослабить. Во время проведения монтажных работ в обязательном порядке проверяется надёжность всех контактов.

Зачем нужен торцевой изолятор

С правой стороны отдельной ячейки клеммника можно увидеть токоведущие элементы прижимного механизма. Производитель намеренно оставляет их открытыми и не делает дополнительную перегородку. Объясняется это экономией материала и уменьшением габаритных размеров изделия. Когда клеммы собраны на din-рейке, каждая правостоящая сама собой закрывает токоведущие части левостоящей. Т.е. один клеммник является защитной крышкой другого, так для всей линейки, кроме последнего.

Торцевой изолятор

Для защиты крайнего правого клеммника от окружающей среды и случайного прикосновения человека применяют торцевые изоляторы. Они выполняют функцию боковой крышки и позволяют получить полностью изолированный со всех сторон ряд клеммников.

Важно! Торцевые изоляторы и клеммные колодки следует приобретать от одного производителя. В противном случае возможно их несовпадение по форме

Расчёт нужно вести из того, что на одну линейку клеммников требуется один изолятор.

Фиксатор или стопор клемм

При монтаже или затяжке винтовых клемм отдельные их ячейки могут начать разъезжаться на DIN-рейке по сторонам. В результате в конструкции образуются щели и зазоры. Через них внутрь могут попасть пыль и влага из воздуха. Допускать подобного нельзя. Для решения этой проблемы используются фиксаторы или стопоры клемм. Такие детали устанавливаются с обоих торцов линейки. Пренебрегать ими не стоит, ведь это может негативно сказаться на качестве монтажа и дальнейшей работе электрощита или установки.

Винтовые перемычки

Для электрического подключения между собой соседних ячеек клеммной колодки можно использовать короткий соединительный проводок. Но такое решение непрактично и занимает слишком много драгоценного места. Гораздо удобнее применять винтовые перемычки. Делается это в случае, если имеется один приходящий питающий провод, и от него необходимо распределить по потребителям множество отходящих, т.е. получить разветвление. Винтовые перемычки представляют собой металлическую полоску с отверстиями, которая устанавливается на клеммную колодку. Они выпускаются различной длины. При желании их можно укоротить пассатижами до нужного размера.

Пломбировка клемм

При сдаче электрощита в эксплуатацию может возникнуть необходимость в предотвращении к нему несанкционированного доступа. Такие требования часто выдвигают поставляющие электроэнергию организации. В этой ситуации на ряды клеммных колодок устанавливаются защитные кожухи из прозрачного оргстекла. Они удерживаются на месте с помощью гаек с отверстиями для навешивания пломб. Право на монтаж/демонтаж последних имеют только контролёры вышеуказанных организаций.

Внимание! Следует следить за целостностью пломб и не допускать к ним посторонних лиц. Обрыв пломбы или её повреждение может послужить основанием для санкций со стороны поставщика электроэнергии

Можно ли соединять провода скруткой?

Традиционная «скрутка» упорно не выходит из употребления, несмотря на то, что сейчас в продаже появилось множество недорогих приспособлений, с помощью которых соединение можно сделать надежным и безопасным. Кроме того, соединители проводов удобны в использовании и выглядят эстетичнее перемотанного изолентой сплетения проводов. У «скрутки» есть и еще один существенный недостаток: объективно ее нельзя назвать ни разъемным, ни неразъемным соединением. «Скрутка» не обладает прочностью и стабильностью последнего и, в то же время, при неоднократном разъединении концы проводов портятся, что не позволяет назвать ее полноценным разъемным соединением.

Современные разъемы

Многие электрики для обеспечения прочного контакта жил применяют соединитель «папа-мама» для проводов. Этот тип разъемов известен уже давно. Подобная разновидность разъемов разделяется на вид «папа» со штекером или вилкой, а также «мама» с розеткой или гнездом. Внутри одной серии такие разъемы совместимы между собой.

Это один из самых надежных, современных типов контакторов. Соединить неправильно провода при таком подключении не получится. Штырьки «папы» будут полностью совпадать с внутренней конфигурацией гнезд «мамы». В некоторых случаях для точности монтажа применяется окраска мест подключения. Это позволяет понять, для какого потребителя предназначен разъем, не перепутать их.

В продаже представлены разъемы «мама-мама» и «папа-папа». Это удлинители. В зависимости от принадлежности к каждой категории применяются контакторы с розеткой или штекером.

Клеммные соединения проводов

Клеммы для соединения проводов изготавливаются из латуни и не предполагают прямого контакта соединяемых частей. В связи с этим при помощи клемм можно соединять:

• провода одинакового диаметра из одного материала,
• провода разного диаметра из одного материала,
• провода одинакового диаметра из различных материалов,
• провода разного диаметра из различных материалов.

В то же время в каждом конкретном случае необходимо правильно подобрать тип клемм и их параметры (диаметр провода, номинальный ток), указанные на корпусе. Некоторые клеммы, как и колпачки, наполнены гелем, препятствующим окислению проводов. По конструкции различают пружинные, ножевые и винтовые клеммы.

Пружинные клеммы

Пружинные клеммы называют еще зажимными. Они используются как для соединения одной пары проводов, так и для сложных соединений. Для последних применяется более сложная блочная модификация. Надежность контакта проводов в них обеспечивается фиксирующим действием распрямляющейся пружины.

Конструкции пружинных клемм для соединения одножильных и многожильных проводов несколько отличаются, и это следует учитывать при выборе.

• О чем стоить помнить, прокладывая проводку в деревянном доме, расскажет наша статья.
• Ретро проводка — интересный дизайнерский прием, которому посвящена данная публикация.
• Каких правил придерживаться при выполнении штробления стен, Вы узнаете по этой ссылке.

Специалисты рекомендуют использовать пружинные соединители для разветвления линий фазы и нуля.

Винтовые клеммы

Винтовые клеммы используются для монтажа довольно давно и обладают как достоинствами, так и недостатками. К преимуществам такого типа соединения следует отнести:

• компактность,
• легкость монтажа,
• возможность соединения проводов различного диаметра,
• использование для соединения одножильных и многожильных проводов.

Следует помнить: Для соединения многожильных проводов при помощи винтовых клемм, стыкуемые концы необходимо обжимать латунными наконечниками.

Недостатками винтовых клемм являются:

• невозможность стыковки одновременно более трех проводов,
• потеря плотности соединения со временем (винтовые клеммы необходимо периодически подтягивать для сохранения качества соединения).

При помощи винтовых клемм можно соединять провода из разных материалов, однако такое соединение имеет свои особенности, о чем будет рассказано ниже.

Для большого количества соединений при помощи винтовых клемм используют так называемые винтовые шины, представляющие собой блок из нескольких клемм. Такие шины применяются, например, в распределительных щитах.

Ножевые клеммы

Колодки электрические соединительные

Клеммная колодка – это специальное электроустановочное приспособление для соединения проводников. Любая колодка состоит из пары (или нескольких пар) металлических контактов с крепежом для проводников, которые расположены в диэлектрическом корпусе.

Полиэтиленовый каркас рассчитан на несколько ячеек, внутри каждой располагается латунная трубочка (гильза). Кончики соединяемых жил нужно вставить в эту гильзу и зажать с помощью двух винтов. Очень удобны, что от колодки отрезается столько ячеек, сколько необходимо соединить пар проводов, к примеру, в одной распределительной коробке.

Но не всё так гладко, есть и недостатки. В комнатных условиях алюминий под винтовым давлением начинает течь. Придётся производить периодическую ревизию клеммных колодок и подтягивать контакты, где зафиксированы алюминиевые жилы.

Если не делать этого своевременно, алюминиевая жила в клеммнике будет расшатываться, терять надёжный контакт, как следствие искрить, нагреваться, что может закончиться пожаром. С медными проводниками таких проблем не возникает, но не будет лишним производить периодическую ревизию и их контактов.

Клеммные колодки для соединения многожильных проводов не предназначены. Если в такие соединительные клеммы зажимать многожильные провода, то во время закручивания под давлением винта тонкие жилки частично могут поломаться, что приведёт к перегреву.

В случае, когда возникает необходимость зажатия многожильных проводов в клеммную колодку, то обязательно надо пользоваться вспомогательными штыревыми наконечниками.

Очень важно правильно подобрать его диаметр, чтобы провод потом не выскочил. Многожильный провод необходимо вставить в наконечник, опрессовать при помощи плоскогубцев и зафиксировать в клеммнике.

Как итог всего вышесказанного, клеммная колодка – идеальный вариант для одножильных медных проводов. С алюминиевыми и многожильными придётся соблюсти ряд дополнительных мер и требований.

• Простота использования.
• Возможность соединения проводов из разнородных материалов.
• Защита от коррозии и других внешних воздействий.
• Надежность, прочность соединений.

1. винтового;
2. пружинного;
3. ножевого;

Клеммы на пластиковых колодках

Ещё один весьма удобный соединитель проводов – клемма на пластиковых колодках. От клеммных колодок этот вариант отличается ровным металлическим прижимом. В прижимной поверхности имеется выемка для провода, таким образом отсутствует давление на жилу от закручивающегося винта. Поэтому такие клеммы пригодны, чтобы соединять в них любые провода.

В этих зажимах всё предельно просто. Концы проводов зачищаются и помещаются между пластинами – контактными и прижимными.

Такие клеммы дополнительно оснащаются ещё прозрачной пластиковой крышкой, при необходимости её можно снять.

Самозажимные клеммы

Монтаж проводки с использованием таких клемм отличается простотой и быстротой.

Проводок нужно засунуть в отверстие до самого конца. Там происходит его автоматическая фиксация при помощи прижимной пластины, которая придавливает провод к лужёной шине. Благодаря материалу, из которого сделана прижимная пластина, усилие прижима не ослабевает и сохраняется всё время.

Внутренняя лужёная шинка выполнена в виде медной пластины. Фиксировать в самозажимных клеммах можно и медные, и алюминиевые провода. Такие клеммы – одноразовые.

А если хотите зажимы для соединения проводов многоразового использования, то применяйте клеммники с рычажками. Подняли рычажок и в отверстие засунули провод, потом зафиксировали его там путём обратного нажатия. При необходимости рычажок снова поднимается и провод высовывается.

Старайтесь выбирать зажимы от производителя, который хорошо себя зарекомендовал. Особенно положительными характеристиками и отзывами обладают зажимы .

Клеммные колодки винтовые

Широко распространены в электрическом хозяйстве винтовые соединители, по сути, являющиеся вариацией трубчатого (муфтового) изделия. Они выполнены в виде трубки прямоугольной формы, но имеющей скруглённое (овальное) донышко. На верхнем плато такой трубки имеются отверстия с резьбой, куда вкручиваются стопорные винты.

Вся конструкция заключена в капроновую изоляцию. Для доступа к винтам в теле изоляции сделаны проходные каналы. Есть два вида таких клеммников (коннекторов) для соединения проводов – одиночные и групповые.

Клеммникам винтовым для соединения проводов присущи: выраженная механическая прочность; возможность работы с кабелями сечением до 25 мм; использование в цепях слабых токов и силовых. Работать с этим видом соединителей несложно.

Концевые части проводов вставляют внутрь латунной трубки и отвёрткой заворачивают стопорные винты (обычно два винта). В свою очередь, винты прижимают проводник к донной части металлической трубки.

Винтовые клеммники – один из самых распространенных видов. Они представляют собой латунную гильзу с двумя болтами в пластмассовом корпусе. Контакт обеспечивается давлением болта. Корпус может быть выполнен из разных материалов – полиэтилена, полиамида и полипропилена. С их помощью можно соединять провода сечением с 0,5 мм2 по 35 мм2.

• Не требуется специальный инструмент (нужна только отвертка).
• Возможность многократного использования.
• Возможность использования необходимого количества сегментов.

1. Высокое переходное сопротивление.
2. Невысокая надежность (при вибрации ослабевают).
3. Ограничения по материалу проводов.
4. Длительность монтажа.
5. Требуется определенный навык для затяжки.
6. Необходимо ежегодное обслуживание.

Такими клеммами нежелательно. Они обладают повышенной «текучестью», соединение со временем ослабевает. Чтобы избежать нагрева из-за роста переходного сопротивления, необходимо их регулярно подтягивать. Это создает неудобства при эксплуатации.

Определенные проблемы возникают и с многожильными проводами. Винтовыми соединениями выполнить качественный монтаж можно, только используя специальные наконечники или колодки с прижимной пластиной. В противном случае, возникает вероятность повреждения жил при затягивании винта.

Таким образом, больше всего для такого исполнения подходят медные одножильные провода.

• От колодки отрезать необходимое количество клемм (обычным ножом).
• Зачистить изоляцию соединяемых проводов (на 5-12 мм).
• Вставить зачищенные концы проводов в клеммы.
• Затянуть винты.

Справиться с этим несложно. Главное – соблюдать осторожность при затягивании винтов и выбрать качественные клеммники.

При выборе нужно особое внимание уделять производителю продукции. Сегодня в продаже присутствует продукция разных брендов. Лучше использовать продукцию таких известных производителей, как Legrand, АВВ, Tridonic, Werit.

Клеммные колодки пружинного типа

Самыми распространенными колодками этого типа считаются самозажимные клеммники фирмы WAGO.

1. PUSH WIRE (неразъемные одноразовые).
2. CAGE CLAMP (многоразовые).

Извлечь проводник из одноразовых клемм, не повреждая клеммник, невозможно. Многоразовые имеют удобный рычажок для освобождения проводника.

Данное оборудование широко применяется не только в промышленном производстве, но и в бытовых условиях. Особенно они популярны для осветительных сетей.

Зажим происходит при помощи пружины из стали, покрытой специальным хромоникелевым сплавом. Пружина сложной формы обеспечивает надежное, прочное соединение. Корпус, изготовленный из поликарбоната или полиамида, выдерживает широкий диапазон температур, стоек к воздействиям агрессивных сред.

Сами клеммники выполнены из луженой меди. Это значительно увеличивает контактное пятно, снижает переходное сопротивление, защищает от коррозии. Кроме этого, WAGO могут заполняться специальной смазкой, обеспечивающей дополнительную защиту от коррозии.

Модель WAGO. WAGO способны соединять 2-8 проводников с диаметром 0,5-4 мм2. Они рассчитаны на напряжение 220 В и ток 32 А.

Все пружинные бывают 2 исполнений – под DIN-рейку и обычного исполнения.

Под DIN-рейку клеммники применяются в пультах и шкафах управления, распределительных ящиках. Они применяются везде, где присутствует повышенная вибрация (например — машиностроительная, железнодорожная промышленность).

Phoniexcontact выпускает клеммники под DIN-рейку, рассчитанные на провода как с наконечниками, так и без них сечением до 35 мм2. Существует возможность соединения до 50 проводов одновременно.

Основное преимущество оборудования Phoniexcontact – универсальность. Можно делать любые сборки. Все элементы легко состыковываются между собой.

• Сначала нужно подготовить проводник – зачистить изоляцию примерно на 10-13 мм.
• Для подключения провода достаточно открыть при помощи обычной отвертки зажим, вставить проводник и извлечь отвертку. Контакт замкнется автоматически.

1. Наличие отдельного гнезда для каждого проводника.
2. Прочное, качественное соединение.
3. Низкое переходное сопротивление.
4. Возможность состыковки проводов из различных материалов.
5. Защита от коррозии, а также других внешних воздействий.
6. Не требуется специальных инструментов.
7. Не требуется специальных навыков.
8. Возможность многоразового применения.
9. Не требует ежегодного обслуживания.
10. Устойчивость к вибрациям.
11. Свободный доступ для измерительных инструментов.
12. Распределение потенциала (при необходимости) используя перемычки.
13. К недостаткам можно отнести невысокие допустимые токи.

Кроме таких известных брендов, как WAGO, Phoniexcontact аналогичное оборудование выпускают Legrand, АВВ.

Клеммные колодки ножевого типа

Такие колодки применяются гораздо реже. В основном для цепей зануления, заземления при монтаже неразрывным токопроводящим проводником. Их используют для врезания ответвлений в несущий проводник.

Кроме этого, ножевые соединения получили широкое распространение в аудиотехнике. Выпускаются колодки шириной 5 мм для проводников сечением 0,2-1 мм2, шириной 6 мм для проводников 1-2,5 мм2. Большая площадь контакта позволяет выдерживать токи до 24 А. Цветовая гамма довольно разнообразна: желто-зеленые, оранжевые, серые, синие и красные.

Существуют одноразовые и многоразовые колодки. К одноразовым можно отнести колодки типа Scotchlok, которые выпускает компания 3М. В них состыковка нескольких проводов производится надавливанием специальным инструментом.

Их главная отличительная особенность – при монтаже не требуется зачистка проводника. Провод вместе с изоляцией вставляется в клеммник и обжимается до полной фиксации. Изоляция прорезается контактами, обеспечивая надежное неразъемное соединение.

• Экономия времени на монтаж.
• Зачистка и обжимка провода не требуется.
• Безопасное соединение за счет рычага с защелкой.
• Надежность, компактность.
• Не требуется специальный инструмент.
• Не требуются специальные навыки.
• Повышенная электробезопасность.

К недостаткам можно отнести только высокую цену.

Продукция выпускается такими известными производителями, как Klemsan, Legrand, 3М, а также многими другими.

Особенности соединения проводов из различных материалов

Невозможность прямого контактного соединения проводов из различных материалов (чаще всего – медных и алюминиевых проводов) обусловлена различием физических свойств металлов, в частности – линейного расширения, которое при температурных перепадах может вызвать образование зазора в прямом соединении. Зазор соединения опасен появлением целого ряда нарушений:

• повышение сопротивления соединения,
• нагрев проводников,
• появление окисла на контактирующих зачищенных концах,
• ухудшение качества контакта.

Совокупность таких явлений не только препятствует нормальной работе сети, но и представляет собой реальную опасность, поэтому для соединения проводов из разных металлов применяют специальные приспособления.

Соединение проводов из различных материалов при помощи винтовых клемм

Ответвительные сжимы для разнородных проводов

Такие устройства, в быту называемые «орехами» применяют для соединения проводов большого диаметра. В частности, «орех» может применяться при подводе электричества к частному дому от несущей линии. В ответвительных сжимах соединяемые провода укладываются в специальные каналы устройства, поэтому прямой контакт отсутствует. Ответвительные сжимы могут использоваться и для соединения проводов большого диаметра из одного материала.

Пружинное соединение разнородных проводов

Для соединения разнородных проводов применяются специальные пружинные клеммы, обеспечивающие отсутствие прямого контакта концов. Такие клеммы могут быть как разъемными, так и неразъемными. Одним из наиболее надежных способов пружинного соединения называют применение универсального разъемного клеммника Wago, позволяющего соединять провода различного сечения и из разных материалов.

Колпачки

Рассматривая, как соединить провода между собой, некоторые непрофессиональные мастера все же решаются отдать предпочтение скрутке проводов. Это приемлемо, если производится локальный ремонт проводки или подсоединение прибора малой мощности в сеть дома. Мастер может в этом случае несколько усовершенствовать подобный стык жил.

Чтобы обеспечить большую надежность, применяются специальные колпачки. Их используют вместо изоленты. Их еще называют соединительными изолирующими зажимами (СИЗ).

Соединение проводов с помощью зажимов является более безопасным, чем вариант с изолентой. Соединитель имеет вид пластикового стакана. В него вмонтирована стальная пружина. Она зажимает контакты и обеспечивает надежный контакт. В качественных зажимах есть специальная смазка, предотвращающая процессы окисления. При выборе необходимо учесть, для каких проводов предназначено изделии (многожильные или одножильные). Также следует оценить сечение проводника, для которого предназначен зажим. СИЗ не применяется для соединения жил из разных материалов.
