Как правильно сделать вытяжку в погребе: схема устройство и инструкция по установке

Такое помещение как погреб зачастую делается под полом дома или строения для хозяйственных нужд. Его применяют для сбережения заготовок, свежих овощей и фруктов, а для его результативного функционирования в подвале создается соответствующий микроклимат. Одним из основных элементов гарантированного сохранения урожая является вытяжка в погребе. Как оборудовать вентиляцию в погребе под домом правильно, какие существуют особенности естественной и принудительной вытяжки – об этом можно будет узнать в данной статье.

Для чего нужна вентиляция в погребе

Необходимость грамотного устройства вытяжки в погребе обуславливается следующими факторами:

1. Воздухообмен в подвале сбережет и удлинит срок эксплуатации всех конструктивных элементов здания.
2. Правильная вытяжка в погребе сделает невозможным появление грибковых очагов и заражения плесенью.
3. Она предохраняет от влияния конденсата, который губительно действует на всю конструкцию строения.
4. Опасность метана и углекислого газа. Общеизвестно, что почти всякий материал может сравнительно быстро потерять свои свойства под действием воды и кислорода. В погребе содержание кислорода может быть минимальным при избытке влаги, соответственно образуется опасный газ – метан и углекислый газ.
5. Избыток метана может привести не только к пожару, но и к взрыву, а превышенное количество углекислого газа в подвале вызывает отравление и потерю сознания. Поэтому спускаться в такое невентилируемое подвальное помещение опасно для жизни.
6. Сохранность урожая. Погреб – это удобное и незаменимое помещение в частном доме для хранения заготовок, продуктов и собранного урожая овощей. А без должной вытяжки его невозможно сохранить до следующего года, поскольку в сыром подвале овощи быстро подвергнутся гниению.

Таким образом, на вопрос, нужна ли вентиляция в погребе, ответ должен быть однозначен…, так как система вентиляции в подвальном помещении дома имеет решающее значение.

Трубы для вентилирования подвала

При устройстве систем вентиляции в квартирах и частных домах применяются оцинкованные, эмалированные и пластиковые ПВХ каналы. Но для погребов перечисленные варианты не годятся – воздуховоды из оцинковки быстро заржавеют от влаги, а эмалированная сталь и ПВХ дорого стоит.

Слева на фото – вытяжной воздуховод из трубы внутренней канализации, справа – приток из трубопровода ПВХ

Приточные и вытяжные шахты в подвалах делаются из недорогих и влагостойких материалов:

• из канализационных труб для внутренней разводки – полипропилен серого цвета;
• то же, для внешней прокладки – оранжевый поливинилхлорид;
• асбестоцементные трубопроводы.

Дополнение. Если в хозяйстве имеется труба Ø100—150 мм из черной стали, смело используйте ее при обустройстве вытяжки/притока. Подземный участок канала следует покрыть битумной мастикой, наружную часть окрасить за 2 раза любой стойкой краской, например, марки ПФ или НЦ.

Самый выгодный и удобный в монтаже вариант – канализационная труба для вентиляции из серого полипропилена. Материал дешевый, легкий, стойкий к любым химическим воздействиям. Дополнительный плюс – наличие готовых фасонных элементов, соединяемых с прямыми участками в раструб. К стенам воздуховод крепится штатными хомутами.

Асбестовые трубы выигрывают у канализационных по цене, но проигрывают в удобстве монтажа. Трубопроводы довольно тяжелые, фасонных деталей нет — повороты канала придется изготавливать из подручных материалов. Краткий обзор различных вентканалов смотрите на видео:

Требования к обустройству подвала

Обустройство погребов проводится согласно с требованиями санитарных нормативов 2.08.01-89. Условиями СНиП обусловлены наименьшие габариты подземных помещений, а именно, площадь должна быть не менее 4,5 – 6,5 м2, а высота в пределах 1,1 – 1,8 м.

При строительстве погреба для сбережения продуктов и свежих овощей заглубление его не обуславливается. На этот параметр влияет высота цокольной части здания. Спуск в подвальное помещение производится по стационарной или переносной лестнице. Для эффективной работы погреба в нем не должно быть естественного освещения.

Допускается лишь кратковременное включение света во время нахождения в подвальном помещении человека. Необходимая температура в погребе создается за счет углубления или капитальных стен вокруг сооружения. Отопление в погребе исключается.

За счет вытяжки влажность в подвале должна составлять 85 – 90%, если же она меньше, то продукты быстро высыхают и становятся дряблыми. В случае, когда в помещении чрезмерная сырость – овощи начинают гнить и быстро портятся. Кроме того, затхлый воздух, без движения вызывает появление плесени и грибка на деревянных конструкциях.

Климат

0 votes

+

Голос за!

—

Голос против!

После славной битвы за урожай, плодам своих трудов нужно еще обеспечить надлежащее хранение. Правильно обустроенный погреб поспособствует этой задаче в полной мере. В статье речь пойдет о том, как установить вытяжку в погребе.

Функциональным погреб может считаться только тогда, когда в нем созданы следующие условия:

• Влажность. Относительный показатель по этому параметру должен равняться 90 %. Поэтому на этапе строительства так важно уделить максимальное внимание гидроизоляции.
• Температура воздуха. Достаточное заглубление погреба обеспечивает в нем пониженную температуру (по сравнению с остальными помещениями частного дома).
• Затемнение. Не существует погребов с окнами, пропускающими внутрь солнечные лучи. Они пагубно сказываются на хранящихся там овощах и заготовках. Освещение во всех подобных помещениях создается искусственным путем.
• Вентиляция. Затхлый, сырой, тяжелый воздух, «встречающий» при посещении погреба – это прямое свидетельство того, что урожай в нем не долежит и до середины зимы. Такую атмосферу особенно любят грибки, плесень и бактерии. Поэтому обеспечение доступа чистого и свежего воздуха в помещение, где хранятся овощи и заготовки, одна из главнейших задач владельцев дома. При этом стоит понимать, что сквозняки также не являются благоприятными условиями для корнеплодов. Вот поэтому разговор об устройстве вытяжки в погребе должен быть основательным и подробным.

Качественная система подачи свежего воздуха и устранения уже отработанного — это вопрос, решаемый на этапах проектировки и возведения жилого здания. Правильная вентиляция поспособствует поддержанию других составляющих идеального микроклимата, а именно влажности и температуры.

Как работает вытяжка в погребе в различных видах вентиляционных систем

• Одной из самых простейших систем вентилирования воздуха в помещении является сооружение нескольких отдушин. Они являют собой небольшие окошечки, проделанные в цокольной части фундамента. На летний период их закрывают решетками с мелкими ячейками (своеобразная защита от проникновения грызунов внутрь), а зимой плотно закупоривают подручным материалом. Минус такой системы продух очевиден: ее целесообразно устраивать только в небольших частных домах, где площадь, отведенная под погреб очень маленькая. С вентилированием большого помещения маленькие отдушины в полной мере не справятся.

• Более эффективной на фоне вышеописанного способа выглядит приточно-вытяжная система. Ей под силу обеспечить замену воздуха в больших погребах с высотой потолков до двух метров. За счет двух труб происходит воздухообмен в хранилище. Приточный воздуховод размещается по одной из стен и заканчивается недалеко от пола. Труба, поднятая гораздо выше и проходящая по другой стороне помещения, выводит теплые воздушные массы.
• Циркуляция обеспечивается естественным путем (достаточно вспомнить из школьного курса, что теплый воздух легче, и он поднимается вверх). С улицы вниз погреба поступают холодные воздушные массы. Они вытесняют уже имеющийся нагретый воздух в трубу, по которой он выводится наружу. За счет такой самостоятельной регулировки эта система в некоторых источниках называется естественной.
• В противовес ей, когда в силу некоторых обстоятельств приточно-вытяжная вентиляция не справляется, ей «помогают» принудительно.
• Если говорить о материале, из которого изготавливают трубы для этих целей, то особых требований нет. Это может быть привычный практичный пластик или оцинкованная сталь.

Иногда можно увидеть рекомендации, как оборудовать вытяжку в погребе с одной трубой, но, как правило, такая система не эффективна.

Расчеты для выполнения правильной вытяжки в погребе

Перед тем, как сделать вытяжку в погребе своими руками, нужно выполнить некоторые расчеты. От верно подобранного диаметра труб будет зависеть эффективность вентиляции. Для домашнего мастера не всегда представляется возможным получить результат от применения сложных формул со многими переменными. Для частного коттеджа вполне можно воспользоваться упрощенной схемой вычисления.

• Исходить следует из того, что обеспечить эффективное вентилирование одного квадратного метра погреба способны 26 см² площади воздухоотводной трубы. Таким образом, для помещения площадью 8 м² расчеты выглядят так:
• 8×26=208. Теперь полученную цифру делим на 13. Это квадратные сантиметры площади сечения, требуемые для 1 см диаметра. То есть 208÷13=16. Искомый диаметр трубы для обустройства приточно-вытяжной системы вентиляции погреба в 8 м² — это 16 см².
• Аналогично можно провести расчеты для помещений с любой площадью.

Вытяжка в погребе фото

Как сделать вытяжку в погребе

• Монтаж осуществляется в два этапа, на которых устанавливается каждая из труб. Они могут выходить через стены погреба (если он организован под домом или гаражом) или выводиться наверх (через крышу). Так поступают и в том случае, если речь идет о самостоятельном строении. В первом варианте, при возведении фундамента, в него закладываются трубы, предусмотренные под нужды вентиляции.
• Вытяжная составляющая. Труба, предназначенная для выведения воздуха наружу, монтируется под потолком и выходит на крышу. Чтобы тяга была стабильной и достаточно мощной, конструкция должна существенно возвышаться над коньком крыши. Ее закрывают сверху решеткой, предотвращающей попадание мусора. Вертикально расположенный воздухоотвод рекомендуется закрывать защитным колпачком наподобие дымника. Он предотвратит попадание осадков. На нижнюю часть трубы устанавливают заслонку. Это даст возможность регулировать тягу вручную.
• Приточная труба располагается по другой стене, напротив воздухоотводной. Она должна быть приподнята над полом примерно на полметра. Так же как и предыдущий элемент вентиляции, она выводится на крышу, закрывается дымником и сеткой. Ее следует делать короче, чем вытяжную трубу. Так воздухообмен будет намного эффективнее.
• После того, как обе трубы заняли свое место в погребе, их работу проверяют одним из простых, но показательных способов.
• Лист не слишком плотной бумаги, поднесенный поочередно к каждой из труб покажет, если ли тяга или приток свежего воздуха.

• Можно зажечь в помещении спичку. Яркое и ровное пламя – это свидетельство хорошей вентиляции. Для горения нужен кислород, поэтому быстрое затухание и неравномерное горение – сигнал о его нехватке. А вот углекислый газ, наоборот, присутствует, то есть и выводная труба не функционирует в полной мере.
• В металлическую емкость можно положить еле тлеющие угли. Если задымление, которое они производят плавно выходит через вытяжную трубу, а не скапливается в погребе, то все работы выполнены правильно.
• Эти простые тесты одновременно помогают выявить и недоработки в системе вентиляции. Если отсутствует приток воздуха в достаточном количестве, то причиной может быть засор. Исключив этот фактор, и не добившись положительных результатов, можно попробовать укоротить приточную трубу. В том случае, если и этого недостаточно, то остается только заменить имеющиеся трубы (на другие с большим диаметром).

Вопросы и ответы по устройству и функционированию приточно-вытяжной вентиляции

На потолке образуются капли влаги. Что делать?

• Иногда, даже с учетом исправно работающей системы вентиляции, на потолке погреба может образовываться конденсат. Можно попробовать устранить эту проблему, установив простейший поглотитель лишней влаги из воздуха. Его роль исполнит обычный ящик с гашеной известью или крупной солью, поставленный в помещении. Оба этих «наполнителя» хорошо впитывают влагу. Ситуация бывает и обратной: воздух в погребе становится слишком сухим и требует увеличения влажности. Можно наполнить ящик мокрым песком. Или насыпать на пол слой песка или опилок, которые нужно увлажнять из пульверизатора по мере необходимости.

• Понизить уровень влажности можно с помощью регулярного проветривания. Это достигается когда все заслонки, люки и входы в погреб открываются на некоторый промежуток времени. Такие процедуры в летний период помогут просушить помещение за очень короткий срок.
• Если погреб был затоплен водой, то просушить его быстро и надежно можно с помощью тепловой пушки. Мощный поток тепла, распространяемый вентилятором внутри устройства – самый эффективный способ избавиться от избыточной влажности.

Зачем располагать трубы напротив друг друга?

• Если приточный и воздухоотводный элемент системы расположить по соседству, то они не смогут обеспечить вентиляцию по всей площади погреба. Размещение на противоположных стенах или углах гарантирует то, что свежий поток, прежде чем выйти обратно, заполнит собой весь объем помещения.

Почему требуются трубы одинакового диаметра?

• Соблюдение этого условия позволяет сделать циркуляцию равномерной. Грубо говоря, сколько воздуха поступает в погреб, столько же и уходит из него. И если сильно застоявшийся, насыщенный парами влаги воздух можно отводить трубой немного большего диаметра, то обратное изменение недопустимо.

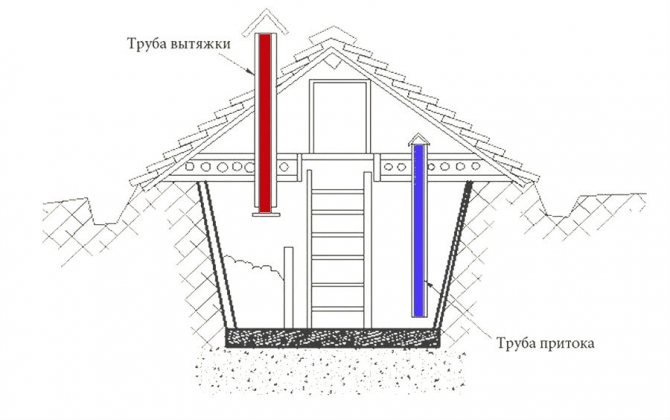

Схема вытяжки в погребе

Какая конфигурация труб допускается при сооружении такой системы вентиляции?

• Чем меньше поворотов и изгибов будут иметь элементы притока и оттока воздуха, тем эффективнее будет действовать вентиляция. В этих же целях диаметр каждой из труб должен оставаться неизменным на всем их протяжении.

Есть ли альтернатива вытяжной трубе?

• Если погреб устроен под гаражом или каким-то другим хозяйственным помещением, то вытяжную трубу можно заменить люком в полу, который одновременно будет служить входом в хранилище. Его обустройство потребует такого конструктивного решения, как двойная крышка.
• Первая составляющая – утепленная, для защиты в зимний период.
• Решетчатая часть, которую оставляют летом. Она делается с таким расчетом, чтобы сквозь ее прутья грызуны не могли проникнуть в подпол.

Есть ли минусы у естественной системы вентилирования подпола?

• Да. Приточно-вытяжной вентиляции бывает недостаточно. Если помещение погреба очень большое, состоит из нескольких помещений, у владельцев дома есть планы по обустройству в подвале, например, спортивного зала, то нужно задуматься о принудительной вентиляции.
• Ее создание оправдано еще и потому, что трубы притока и вытяжки эффективно работают только при определенной разнице температур. То есть, когда воздух на улице и внутри погреба прогреются одинаково (речь идет о теплом времени года), то естественная система вентиляции становится бесполезной. Поэтому владельцы домов находят спасение в монтаже дополнительных устройств.

Принудительная вентиляция в погребе. Варианты обустройства

• Суть принудительной системы вентиляции та же – это две трубы, работающие на подачу и на выведение воздуха из помещения. Самый простой способ перевести их на принудительную работу – это установить вентилятор в вытяжной канал. Его включение приведет к тому, что в погребе возникнет искусственное разрежение. А это заставит воздух с улицы поступать через приточную трубу внутрь помещения. Современные модели отличаются экономичным потреблением электроэнергии, поэтому нужный микроклимат в погребе будет достигаться без разорения владельца дома.

• Мощность устанавливаемого вентилятора зависит от площади погреба. Если конфигурация подвальных помещений достаточно сложная, то вентиляторами оборудуются обе трубы. Для расчета их мощности лучше привлечь специалиста.
• Альтернативой вентиляторам могут стать специальные устройства – дефлекторы. Они монтируются наверху труб вместо защитных колпачков. Их устройство позволяет использовать силу ветра для создания в трубах дополнительного разрежения. Таким образом, естественная вентиляция значительно усиливается.
• Мини-турбины имеют похожий механизм действия. Сила ветра вращает имеющийся в них механический вентилятор. При установке принудительной системы вентиляции, зависящей от ветра, важно установить регулировку тяги. Заслонки, открывающиеся на нужный просвет, позволяют создавать в погребе идеальный микроклимат.

Как несложно убедиться, с технической точки зрения устройство вентиляции не слишком сложный процесс. Его под силу освоить даже начинающему мастеру, главное, правильно рассчитать диаметр труб и соблюсти приведенные рекомендации при монтаже.

Вытяжка в погребе видео

Принцип работы естественной вытяжки

Функционирование системы циркуляции воздуха базируется на законах физики. Перепад температур снаружи и внутри дома постоянно вызывает движение воздушных масс. Холодный воздух, поступающий из приточной трубы – тяжелее по удельному весу, и, соответственно, находясь внизу, он постепенно вытесняет теплый, более легкий воздух.

Немаловажный момент при устройстве вытяжки погреба своими руками – это подбор оптимального диаметра труб. Поскольку при большом сечении есть риск понижения влажности, а соответственно, и вялости овощей. Если же диаметр будет подобран недостаточный, то в погребе может образоваться сырость и гниение овощей.

Монтаж принудительной вентиляции погреба с двумя трубами и с одной

Как правило, принудительная система циркуляции воздуха монтируется в двух случаях. Первый из них – это наличие большого хранилища площадью свыше 40 м². Второй вариант – подвал, который используется не для хранения продуктов, а в качестве спортивного зала, игровой комнаты или другого подобного помещения.

В обоих случаях монтаж системы вентиляции принудительного типа не только обеспечит приток воздуха и поддержание заданной температуры, но и позволит избавиться от избыточной влажности и сырости. Последний момент является очень важным, если в подвале установлено спортивное или другое дорогостоящее оборудование.

Устройство приточно-вытяжной вентиляции автоматического типа

В отличие от естественной, система принудительной вентиляции в погребе характеризуется следующими преимуществами:

1. Циркуляция воздуха не зависит от разницы температур в подвале и на улице.
2. Возможно не только охлаждение, но и подогрев воздуха в помещении, а также его фильтрация.
3. При помощи специальных устройств можно легко регулировать интенсивность циркуляции воздуха.

Из недостатков такого варианта можно выделить необходимость в регулярном техническом обслуживании, более сложный по сравнению с естественной системой монтаж, а также высокую стоимость компонентов. Кроме того, функционирование принудительной системы зависит от наличия электропитания, а это значит, что вам придется дополнительно прокладывать проводку. А при перебоях с электричеством система вообще перестанет функционировать.

Варианты обустройства принудительной системы вентиляции

Существует несколько разновидностей системы принудительной циркуляции воздуха в подземном хранилище. Первая из них подразумевает использование электрических вентиляторов.

Полезный совет! Если вы решили использовать вентиляторы, то обязательно позаботьтесь об их защите от влаги и других неблагоприятных воздействий, которые влияют на технику под землей.

Вентиляционная решетка для защиты вытяжных вентиляторов

Вентиляторов при обустройстве принудительной вентиляции в погребе может быть два или один. Один вентилятор монтируется на вытяжной трубе со стороны хранилища, а воздух с его помощью должен выдуваться наружу. Два вентилятора – это вариант для больших помещений. В таком случае второй размещается в приточной трубе и служит для нагнетания воздуха в хранилище.

Вентиляторы могут работать в нескольких режимах, так вы сможете контролировать приток и отток воздуха, и поддерживать необходимую температуру в подвале. Электропитание может осуществляться от основной электросети, если подвал располагается под жилым домом или гаражом, а также от отдельного электрогенератора.

Если вы монтируете принудительную вентиляцию в погребе под домом, то обеспечить электроснабжение вентиляторов будет проще, чем в отдельном подземном хранилище. В последнем случае проводку и оборудование обязательно нужно дополнительно изолировать от влаги.

Второй вариант принудительной системы подразумевает использование энергии ветра вместо электрической. Для этого на вытяжной трубе монтируется специальное устройство – дефлектор, которое ловит воздушные потоки и передает энергию на вентиляторы. На дефлекторе стоит остановиться подробнее.

Вентиляционная система погреба с применением дефлекторов

Рекомендации по выбору вентиляции

Грамотная циркуляция воздуха обусловлена надежной подготовительной работой, при этом необходимо ознакомление со следующими рекомендациями:

1. Вентиляционную систему для погреба предусматривают в первоначальной стадии возведения самого дома. Это позволяет упростить подведение воздуховодов к стеновым поверхностям.
2. Каналы для вытяжки должны быть одинакового сечения, что дает возможность равномерного распределения потока воздуха по всей системе. Если же нужно установить трубы в готовый погреб, то допускается чуть увеличить диаметр вытяжного канала, но не наоборот. Такое условие вызвано тем, что есть вероятность загазованности подвала.
3. Для нормальной циркуляции и захвата всего воздушного пространства в погребе, трубы рекомендуется размещать на противоположных сторонах с нарушением симметричной линии.
4. Для воздуховодов в погребе оптимальный вариант – это применение канализационных пластиковых труб. Поскольку герметичное соединение у них происходит посредством надежных резиновых манжетов. К тому же их удобно соединять как по прямой линии, так и под любым углом за счет переходных элементов.
5. Когда погреб находится под каким-либо объектом, выводить вентиляционный канал нужно с наименьшим количеством поворотов. Оптимальный вариант – это когда весь воздуховод находится по прямой линии и все трубы одинакового сечения.
6. Снаружи приточную трубу размещают чуть выше уровня земли. От попадания осадков, мусора, насекомых концы приточной и вытяжной труб закрывают сетками и колпаками.

Во всяком случае, трубы, выставленные на улице, должны быть вертикально расположенными, и обязательно утепленными, чтобы избежать конденсата в зимнее время.

Схемы вентиляции погребов

Для вентилирования подземных помещений можно использовать 1 из 3 схем:

• классическая система с одной вытяжной трубой;
• схема с двумя трубами – притоком и вытяжкой;
• принудительный воздухообмен.

1. Температура под землей всегда плюсовая (если подвал правильно построен). Более теплый и влажный воздух поднимается в верхнюю зону и уходит наружу по вертикальному каналу вытяжки.
2. Холодные воздушные массы занимают его место – просачиваются через приточные отверстия в двери (люке), потом опускаются к полу погреба.
3. По мере прогрева + увлажнения воздух начинает терять вес, поднимается и снова выбрасывается через трубу.

Важный момент. При однотрубной схеме вентканал должен устанавливаться на максимальном удалении от входной двери, у противоположной стены. Так обеспечивается полное обновление воздушной среды помещения.

Схема вентилирования подвала летней кухни с наружным расположением труб

Система вентиляции с двумя трубами применяется в погребах без отдельного входа – под частными домами, гаражами и прочими хозяйственными постройками. Естественная циркуляция воздушных масс организована аналогично, только притоком служит второй вертикальный канал, опускающийся к самому полу. Холодный наружный воздух опускается по приточному воздуховоду, замещая уходящие на улицу газы.

Трубы располагаются в противоположных углах хранилища и выводятся двумя способами:

• в земле снаружи здания;
• прямо сквозь крышу, как показано на схеме вентиляции гаража с погребом и смотровой ямой.

В первом случае оголовок приточной трубы находится на уровне цоколя, вытяжную шахту лучше поднять на высоту 2 м (считая от заборного отверстия в подвале). Если здание окружено другими постройками и вывести второй канал негде, воздуховод прокладывается вторым способом – на кровлю. Конец трубы вытяжки поднимается над коньком.

Схема расположения вентиляционных каналов и движения воздушных потоков в гараже. Переточную трубу между ямой и погребом ставить нельзя

Примечание. Производители готовых погребов из пластика либо бетона сразу предусматривают двухтрубную вентиляцию. Каналы выходят вертикально через потолок хранилища, люк закрывается наглухо.

Активный воздухообмен с принудительным побуждением организовывается по однотрубной или двухтрубной схеме, вентилятор ставится на вытяжной канал. Работу вентиляции можно автоматизировать, подключив нагнетатель к электросети через термостат. Прибор с датчиком выключит вентилятор, когда температура упадет ниже заданного порога. Подробности смотрим на видео:

Оборудование для устройства вентиляционной системы

При обустройстве вентиляционной системы применяют трубы из разного материала: асбестоцемента, ПХВ или из оцинкованного металла, при этом они бывают, как круглой, так и квадратной формы.

Асбестоцементные каналы

Такие трубы не подвергаются коррозии, устойчивы к перепадам температур и выделяются длительным периодом эксплуатации. Они выпускаются разные по длине, что удобно при монтаже и позволяет обойтись без сварочных работ.

Асбестоцементные изделия обладают кроме достоинств и своими недостатками:

• имеют сравнительно тяжелый вес;
• стыки требуют дополнительной герметизации;
• изделия непрочные – при перемещении требую осторожного обращения.

Трубы из оцинкованного металла

Такие конструкции легкие, им не страшна коррозия, имеют невысокую цену, а также из данных изделий удобно обустраивать воздуховод. Из этих труб можно прокладывать коммуникации в любых сложных условиях, и в сырых погребах, в том числе. Причем все работы возможно проводить самостоятельно, поскольку их легко подгонять по месту: обрезать в размер, развальцевать для стыка, изготовить замок и прочее.

В погребах они могут эксплуатироваться длительный срок, но в случае нарушения наружной поверхности, такой материал будет ржаветь.

Вентиляционные каналы из пластиковых труб

Нередко для обустройства вытяжки в погребе применяют пластмассовые трубы. Благодаря идеальной поверхности внутри, они обладают хорошим продвижением потоков воздуха. Такие воздушные каналы не подвергаются коррозии, они практически не засоряются, причем срок службы у них составляет не менее 20 – 25 лет, к тому же обладают низкой стоимостью.

В качестве таких воздуховодов зачастую используют трубы для канализации, так как герметизацию стыков в них удобно проводить с помощью манжетов. А также такими трубами проще прокладывать канал под разным углом посредством отводов.

Как определить диаметр труб

Решающим аспектом для результативной работы вытяжки является диаметр труб, соответствующий объему воздушного пространства в помещении, где она установлена. Поэтому так важно правильно вычислить необходимое сечение, что, в общем-то, несложно сделать самостоятельно. При расчетах специалисты рекомендуют придерживаться следующего алгоритма:

1. Установлено, что на 1м2 площади погреба должно приходиться 25 см2 сечения канала. Получается, что на помещение площадью в 10 м2 потребуется сечение воздуховода, равное произведению 10 × 25 = 250 см2.
2. Затем берем формулу круглого сечения (воздуховод имеет круглую форму) S = пR2, согласно которой вычисляется радиус канала вентиляции. Здесь он составит 250 : 3,14 = 79,6 см2, извлекаем числовое значение из квадратного корня, получаем 8,9 см. Следовательно, диаметр трубы будет равным 17, 8 см.
3. Для выхода на стандартный размер узнаем сечение из таблицы, равное 16 см. Для того, чтобы вычислять другую площадь в погребе, методика расчета будет аналогичной.

Приведенная схема расчета весьма упрощенная, так как она не учитывает циркуляцию воздуха в подвале. Для более точного подсчета нужно учитывать, что воздухообмен в подвале должен быть равным примерно 2 раза за час.

Принудительная вентиляция решит все проблемы с повышенной влажностью

Простая и безотказная система из двух труб разной высоты практически никогда не подводит, но необходимость в дополнительных тратах все же может появиться.

Это происходит в следующих случаях:

• крайне слабая естественная циркуляция воздуха в погребе возникает из-за особенностей рельефа местности;
• высокие грунтовые воды резко повышают влажность овощехранилища во время таяния снега;
• подвал имеет значительную площадь, но смонтировать достаточное количество вентканалов не позволяет его конструкция;
• помещение используют не только для хранения припасов – в подвале нетрудно оборудовать спортзал, дополнительную жилую комнату, кладовку или другое подсобное помещение.

Если подвальное пространство планируют сделать жилым, без принудительной вентиляции уже не обойтись – скопление углекислого газа незаметно и быстро приводит к гибели или тяжелым проблемам со здоровьем!

Как сделать вентиляцию в подвале частного дома

Для обустройства естественной вентиляции в погребе своими руками можно сделать на противоположных сторонах цокольной части дома отверстия, и движение воздуха будет обеспечено. Для более полноценной вентиляции в подвале природным способом надежнее установить две трубы. При этом надо соблюдать следующие правила:

• приточную трубу смонтировать над уровнем пола в погребе на высоте 35-40 см;
• вытяжной канал установить под самым потолком подвального помещения;
• другой конец вытяжного канала вывести через цокольную часть здания наружу и поднять над уровнем земли на 0,8 – 1,0 м. Если же погреб сооружен отдельно, то выставлять трубу нужно на высоте 0,5 м над уровнем конька кровли, что обеспечивает гарантированную тягу.
• устанавливать вытяжной канал желательно из толстостенной трубы, иначе ее необходимо утеплять;
• для создания оптимальной температуры и влажности в погребе можно врезать задвижки на обеих трубах, и с их помощью уменьшать или увеличивать циркуляцию воздуха.

Диаметры приточного и вытяжного канала зависят от площади подвального помещения. Например для погреба в 10 м2 по расчетам необходимо устанавливать трубу диаметром 160 мм, а для размеров подвала в 7-8 метров достаточно будет – 120 мм. Если же площадь еще меньше, то в таком погребе хватит вытяжки с одной трубой.

Особенности комбинированной системы

Эта схема вытяжки погреба – универсальная и подойдет для любых подвальных помещений со всякой влажностью. Причем она предназначена функционировать в разные сезоны года. Ее установка предусматривает возведение двух каналов, по той же технологии, как и в предыдущей системе.

При этом основное различие этих двух схем заключается в перепаде температур, который создается при монтаже дефлектора на вытяжной канал. Дефлектор – это аэродинамическое устройство для более эффективной вытяжки. Воздухообмен в таком случае значительно увеличивается, и вытяжка в подвале работает при любой погоде. Цена таких приборов вполне доступная, а расходование на электроэнергию – наименьшее.

При монтаже данного прибора результативность функционирования вентилятора за короткое время реализует затраты на его приобретение. Поскольку в погребе с такой принудительной вентиляцией всегда присутствует комфортный микроклимат, обеспечивающий круглогодичное сбережение урожая.

Как рассчитать диаметры воздуховодов

Чтобы своими руками обустроить вентиляцию домашнего погреба, нужно выяснить объем приточного воздуха, потом определить сечение вентканалов. Количество притока вычисляем по весу хранящихся овощей:

• на каждые 100 кг картофеля подаем 3.5 м³ воздуха за 1 час;
• 100 кг моркови, лука и других овощей – 7.5 м³/ч.

Примечание. Если в подвале гаража хранятся автомобильные запчасти и шины, то для вентилирования хватит однократного обмена воздуха в течение 1 часа. То есть, расход воздушной смеси равен объему помещения.

Зная количество приточного и вытяжного воздуха, делаем расчет сечения трубы по формуле:

• F – площадь сечения воздуховода, выраженная в м²;
• L – объем подаваемого воздуха, м³/ч;
• ʋ – скорость движения потока по каналу, при естественной вентиляции принимается равной 1 м/с, не более;
• 3600 – коэффициент пересчета единиц времени (секунды/часы).

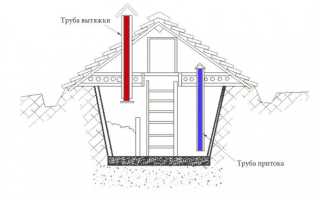

Пример расчета. В погребе находится 400 кг картофеля, остальных овощей – 200 кг. Тогда объем притока составит 3.5 х 4 + 7.5 х 2 = 29 м³/ч. Определяем сечение трубы: F = 29 / 3600 х 1 = 0.008 м², через формулу площади круга вычисляем диаметр – 0.1 м = 100 мм.
