Как подключить регулятор напряжения 220в схема подключения

Приборы, которые работают на потреблении электрического тока, можно настраивать. Для этого существуют специальные регуляторы. Сегодня всё большую популярность набирает симисторный подтип. Его существенным отличием стало двухстороннее действие. Благодаря тому, что в приборе есть анод и катод, в процессе их передвижения появляется возможность изменять направления тока.

Не стоит думать, то этот элемент можно заменить контакторами, пускателями или реле. Именно симисторы отличаются долговечностью, детали на приборе практически не изнашиваются. Основным положительным моментом от использования симистора, стало полное отсутствие искры в электрических приборах. Были проанализированы схемы, в которых использовались симисторы двунаправленные, их стоимость была значительно меньше, чем те, которые базировались на транзисторах и микросхемах.

Наладка регулятора мощности на симисторе

На мой взгляд, представленный материал будет интересен для любителя тем, что показывает экспериментальную возможность подбора состава элементов и их номиналов, исходя из наличия. Вместе с тем, дает практику работы с электронной таблицей Excel в виде ссылки на xls-файл с открытым кодом [1].

Excel – мощный инструмент и для дома, и для работы любого специалиста, великолепно поддается программированию на языке VB Excel. Литературы и справочников по Excel масса, наиболее удачные, с моей точки зрения, могу отметить в комментариях на СамЭлектрик. Автор разработал ряд программ на базе Excel, успешно используемых теперь реальными предприятиями.

Исходная схема регулятора мощности

Исходная схема с «приблизительными» номиналами элементов была собрана на плате от регулятора яркости бывшей настольной лампы из 70-х годов прошлого века, а элементы L1, C1, L2, C2 просто остались. В качестве прототипа взята схема регулятора мощности [2] на симисторе с неоновой лампой на управляющем электроде. Элементная база, включая симистор BT139-600B, изменена по наличию. Элементы силовой цепи на схемах [3] рис.1 и рис.4 выполнены толстыми линиями, элементы управления – тонкими.

Рис.1. Исходная схема регулятора мощности.

Инструкция как сделать регулятор мощности

Первоначально нам нужно изготовить и подготовить для монтажа печатную плату. Нет необходимости использовать специальные компьютерные программы для этого и распечатывать ее лазерным принтером на специальной бумаге. Схема не так уж сложна, чтобы использовать дорогостоящее оборудование для ее изготовления.

Самый простой путь – самостоятельно сделать печатную плату из куска текстолита в такой последовательности:

Отрезаем нужный размер, обезжириваем и зашкуриваем поверхность. Карандашом создаем контуры схемы, потом обводим их маркером. Производим травление хлористым железом для удаления остатков меди с поверхности платы.

Просверливаем нужные отверстия под концы радиодеталей. Протираем изготовленную плату жидким флюсом (растворенным в спирте канифолем). С помощью тонкого слоя припоя создаем токоведущие дорожки и площадки.

• Сертификат соответствия на оборудование

• Как выбрать курятник?

• Антенна для fm радио: как сделать своими руками модель для широкого диапазона частот. Пошаговая инструкция с фото и видео!

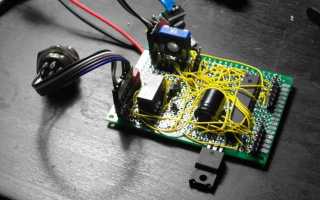

Когда плата готова, впаиваем в нее следующие радиодетали:

• Микроконтроллер;
• Симистор bta16;
• Динистор db3;
• Резистор, на 2 кОм;
• Конденсатор, на 100 нФ;
• Пластина со штырьками.

Также нам понадобится штепсельная вилка, шнур и розетка. И коробка, куда будет помещаться плата с микросхемой.

Монтаж диммера выполняем в такой последовательности:

Откусываем и впаиваем штырьки (4 шт.). Размещаем все детали кроме микроконтроллера. Тщательно пропаиваем. Тщательно зачищаем промежутки между токоведущими дорожками с помощью иглы и щеточки;

В алюминиевом радиаторе просверливаем отверстие. Закрепляем на нем симистор. Наносим термопасту КПТ-8 на поверхность радиатора. Подключаем переменный резистор.

Куском провода замыкаем средний и крайний выводы. К крайним выводам припаиваем провода. Противоположные подсоединяем к плате в соответствующем месте.

• Привод для откатных ворот — выбор автоматики, лучшие материалы для изготовления и характеристики привода

• Блок питания своими руками: пошаговая инструкция как делается самодельная, регулируемая, универсальная и импульсная модель

• Расчет сечения электрического кабеля: формулы, таблицы, онлайн калькулятор для быстрого и точного расчета

Берем розетку с подключенными к ней двумя проводами. Один конец жилы припаиваем к плате. Другой – к сетевому шнуру. Оставшуюся жилу (от вилки) припаиваем к плате. Помещаем всю собранную «начинку» в коробку.

Когда диммер собран, берем в руки мультиомметр и прозваниваем схему. Когда все в порядке, подключаем настольную лампу и вращением ручки на корпусе устройства изменяем ее интенсивность свечения. Ее яркость будет расти и падать в зависимости от направления вращения.

Если лампа ведет себя так, как описано, то регулятор мощности сделан правильно, и его можно использовать по-назначению.

Экспериментальная наладка

Наладка обычно производится после нового монтажа, а также после замены какого-либо элемента изделия. Цель – согласование номиналов элементов управления с силовой цепью устройства, главным образом с конкретным симистором, при удовлетворительной линейности характеристики. В процессе наладки рассматриваемого устройства производились измерения напряжения и тока нагрузки (для расчета мощности) или непосредственно измерение потребляемой мощности при различных углах поворота движка регулятора.

Для оценки работы регулятора мощности фиксировались параметры одних и тех же, но разных по мощности активных нагрузок (лампа накаливания, кипятильник в стакане с водой и утюг номинальной мощностью соответственно 100, 500 и 1000 Вт). С целью удобства сопоставления и обобщения результатов экспериментов, анализировались не абсолютные значения мощности, а их относительные (приведенные) величины.

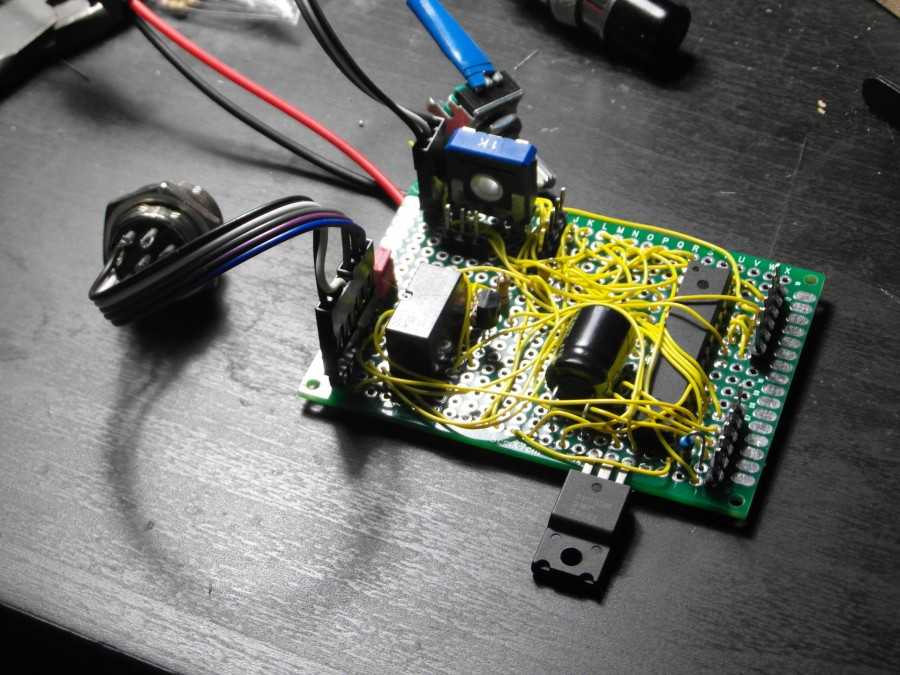

Рис.2. Внешний вид регулятора мощности.

Варианты монтажа

Схемы сборки регулятора мощности могут быть как простыми, так и сложными.

Понадобится:

• Коробка под диммер;
• Печатная плата;
• Радиодетали для сборки схемы;
• Паяльник;
• Припой;
• Флюс;
• Пинцет.

Корпус можно изготовить из пластика, вырезав заготовки и склеив коробку или подобрать по размеру платы, используя старое зарядное устройство, тройник, одинарную или двойную внешнюю розетку и прочее.

Важно, чтобы вся микросхема поместилась в нем и прибором было удобно работать. Подбор корпуса зависит как от мощности, так и задач регулятора напряжения.

Если диммер изготавливается под паяльник, то можно его вмонтировать в заранее приобретенную подставку для паяльника. Когда нужно регулировать мощность лампы накаливания или скорость вращения вентилятора, то его нужно разместить так, чтобы им было удобно пользоваться. Лучше установить в корпус устройства, когда внутри его есть место, или жестко прикрепить к нему.

Параметры нагрузки в зависимости от угла поворота движка регулятора

Таблица 1

Пояснения к таблице, скопированной из Excel-файла:

• угол поворота 290° [4] – это упор резистора;
• U – напряжение на нагрузке, прямое измерение, мультиметр M890F (исходная схема без R4);
• I – ток нагрузки, прямое измерение, мультиметр DT9208A (исходная схема без R4);
• P = U * I – потребляемая мощность, расчетное значение;
• Pотн. = P / Pmax – относительная (приведенная) мощность, расчетное значение;
• расцветка выделенных значений параметров соответствует расцветке линий на графике;
• индекс “w” относится к измерениям с использованием ваттметра DuVolt PowerMeter (уже с R4);
• «цифровое заполнение» каждой ячейки в строках “P” , “Pотн.” и “Pw отн.” происходит автоматически согласно формуле в ячейке (=результат математических действий со ссылкам на другие ячейки, содержащие известные величины).

Рис.3. Экспериментальные кривые при наладке регулятора мощности: тонкие линии – исходная схема, толстые линии – схема после наладки.

В среде Excel кривые на графике выстраиваются «автоматически» по величинам из заданного диапазона ячеек таблицы. Все параметры построения и оформления графика задаются по желанию пользователя.

Как видно по ходу кривых, регулировка мощности в исходной схеме начинается только после поворота движка регулятора на угол более 45° (это поворот «впустую»), и лишь после наблюдается нарастание мощности, причем, не пропорционально углу поворота.

С целью “линеаризации” (выпрямления) регулировочной характеристики параллельно потенциометру R2 был установлен добавочный постоянный резистор R4=750к.

Но прежде я экспериментально подобрал этот номинал, временно впаяв в схему переменный резистор 1M:

– установил угол поворота движка потенциометра/резистора R2 в положение “0” (ноль) мощности регулятора;

– вращая движок резистора R4, добился момента полного гашения нагрузки (по амперметру/ваттметру 0 – это важно! – момент эффективного воздействия всех элементов управления на открытие/закрытие симистора);

– после отключений (схемы от 220 В и R4 от схемы!) измерил сопротивление переменного резистора (у меня получилось 750к) и заменил постоянным номиналом.

Теперь (при R4=const) нужно снять характеристики наших нагрузок при различном положении движка резистора R2 (группа кривых толстыми линиями).
