Как правильно соединить провода между собой

Чтобы электроснабжение в ваших домах всегда было качественным, бесперебойным и надёжным, очень важно при монтажных работах правильно выполнить соединение проводов. Способов существует очень много, мы подробно рассмотрим каждый в отдельности с его преимуществами и недостатками, с пошаговой инструкцией выполнения коммутации. А также уделим внимание вечному вопросу электриков – как подсоединить провода, жилы которых выполнены из разных металлов (например, медные и алюминиевые).

Снятие изоляционного слоя с проводов

Сразу хотелось бы остановиться на вопросе, который будет общим для любого способа. Перед тем, как соединять провода в общий электрический узел, их необходимо зачистить от верхнего изоляционного слоя.

Это можно сделать при помощи монтёрского ножа. Метод этот несложный, но велика вероятность повреждения токопроводящей жилы. Чтобы сделать всё правильно, надо чётко следовать пошаговой инструкции:

1. Расположите провод на какой-то ровной поверхности (типа стола).
2. Прижмите его указательным пальцем левой руки.
3. Правой рукой возьмите нож и слегка вдавите его в изоляционную оболочку провода. Чтобы не зацепить металлическую жилу, расположите его по направлению к срезу под углом. Если угол будет прямым, есть вероятность кругового надреза жилы, в результате чего она впоследствии может ломаться.
4. Держа нож в таком положении. Указательным пальцем левой руки медленно прокрутите проводник на один полный оборот, таким образом, надрезав изоляцию по всему кругу.
5. Остаётся только стянуть срезанный кусок изоляции.

Профессиональные электрики сейчас уже обязательно имеют в своём арсенале такое приспособление, как стриппер. Это многофункциональный инструмент, с его помощью можно снять изоляцию с провода или разделывать кабель. Он может быть простым, полуавтоматическим и автоматическим. Самое главное, что при снятии изоляции стриппером не повреждается токопроводящая жила. Под каждый стандартный диаметр жилы у подобного инструмента имеется калиброванное отверстие с режущей кромкой.

Длина, на которую необходимо зачищать жилы проводов, для каждого способа соединения разная.

Скрутка

Начнём с самого простого и известного метода – скрутки. Его же можно назвать и самым старинным, не зря электрики между собою называют скрутку «дедовским методом».

Мы не будем говорить вам о том, что такое соединение проводов отличается прочностью и надёжностью. Согласно основному документу в электротехнике ПУЭ («Правила устройства электроустановок») скрутка вообще запрещена, несмотря на то, что полвека назад она применялась повсеместно. Дело в том, что в те времена и нагрузка в квартирах складывалась лишь из освещения, радио или телевизора. Если учесть, какая сейчас нагрузка в современных квартирах с огромным количеством бытовой техники, используемой ежедневно, то никакая старая изоляция, сечения жил и способы соединения проводов уже не подходят.

Тем не менее, о скрутке мы будем говорить, и даже в первую очередь, потому что она является основным этапом таких вариантов соединения, как сварка и пайка.

Положительные стороны

Самым главным преимуществом скрутки является то, что она не требует абсолютно никаких материальных затрат. Всё что понадобится, это нож для снятия изоляционного слоя с жил проводов и пассатижи для выполнения соединения.

Вторым неоспоримым плюсом скрутки считается простота исполнения. Не нужно никаких особенных знаний или навыков, её сможет сделать любой человек, который когда-нибудь держал в руках пассатижи.

В скрутке можно одновременно соединять несколько проводов, но их общее количество не должно превышать шести.

Отрицательные стороны

Основным недостатком скрутки является её ненадёжность, со временем она ослабевает. Это связано с тем, что в жилах кабеля или провода присутствует остаточная упругая деформация. В месте скрутки увеличивается переходное сопротивление, что чревато нарушением контакта и нагревом. В лучшем случае, вы это вовремя обнаружите и перезаделаете место соединения, в худшем может произойти возгорание.

При помощи скрутки нельзя соединять электропровода, выполненные из разных металлов. В порядке исключения можно скрутить медный и алюминиевый провод, но только в том случае, когда медная жила предварительно будет залужена припоем.

В электротехнике существуют понятия разъёмного или неразъёмного соединения. Так вот скрутка не относится ни к одному, ни к другому. Разъёмное соединение характеризуется тем, что его концы можно много раз разъединять. В скрутке этого полноценно не сделать, каждый раз после очередной раскрутки и закрутки жил, они будут портиться. Назвать скрутку неразъёмным соединением тоже никак нельзя, потому что в ней нет необходимых для этого понятия прочности, надёжности и стабильности. В этом заключается ещё один минус скруточного соединения.

Монтаж

Если у вас по каким-то причинам нет возможности применять другие способы соединения электрических проводов, можете воспользоваться скруткой, только сделайте её качественно. Очень часто она используется как временный вариант и заменяется в последующем более надёжными способами коммутации.

Как соединить провода с помощью скрутки? Для начала зачищаются жилы на 70-80 мм. Главное, все коммутируемые проводники закручивать в одну единую скрутку одновременно, а не наматывать один вокруг другого.

Многие ошибочно начинают закручивать жилы между собой с того места, где заканчивается изоляционный слой. Но лучше в этом месте зажать обе жилы одними пассатижами, а вторыми захватить кончики проводов и производить вращательные движения по направлению часовой стрелки.

Если сечение провода маленькое, вы можете сделать скрутку руками. Выровняйте проводники по срезу изоляции и крепко держите их в этом месте левою рукою. Все коммутируемые кончики выгните в один единый загиб под углом 90 градусов (длины загиба в 10-15 мм будет достаточно). Правой рукой держите этот загиб и вращайте по ходу часовой стрелки. Это надо сделать крепко и прочно. Если руками в конце уже сложно крутить, воспользуйтесь пассатижами, как описано выше. Как только скрутка станет ровной и красивой, можете обрезать загиб.

Можно и несколько проводов так соединить, но тогда, чтобы легче было их скручивать, делайте длиннее загиб, где-то порядка 20-30 мм.

Как правильно выполнить скрутку проводов показано в этом видео:

Также существует способ выполнения скрутки проводов с помощью шуруповерта, о нем смотрите тут:

О скрутке проводов с помощью специального инструмента смотрите здесь:

Теперь полученную скрутку надо тщательным образом заизолировать. Для этого используется изолента. Не жалейте её, наматывайте в несколько слоёв, причём изолируйте не только само соединение, но и заступите на 2-3 см поверх изоляции жил. Таким образом, вы обеспечите скрутке изоляционную надёжность и убережёте контактное соединение от попадания влаги.

Заизолировать соединение проводов можно и с помощью термотрубок. Главное не забыть надеть трубку заранее на одну из соединяемых жил, а потом насунуть на место скрутки. Под тепловым воздействием термическая трубка сжимается, поэтому слегка нагрейте её края, и она прочно обхватит провод, тем самым обеспечивая надёжную изоляцию.

Если скрутка выполнена качественно, есть вероятность того, что она прослужит вам долгие годы, при условии нормальной величины нагрузочного тока в сети. Но всё-таки лучше на этом этапе не останавливаться и укрепить место соединения сваркой либо пайкой.

Подробно и с фотографиями

Надрезаем оболочку провода

С помощью ножа снимаем около 2-3см (в зависимости от сечения) изолирующей оплётки провода. Стараемся не повредить ни одной жилы. Для этого по кругу надрезаем внешнюю оболочку, — даже если она прорезана не полностью, снять её можно, если в месте реза несколько раз согнуть провод.

Так должно выглядеть

Нужно распушить оголённый конец так, чтобы он был похож на грабли для сухой листы.

Освобождаем от оплётки второй электропровод. Ножом зачищаем (скоблим) оголённые кончики — для лучшего соединения.

Скрещиваем жилы посередине

Оголённые жилы проводки заводим друг в друга, скрещивая их посередине.

Удерживая один, наматываем другой

Сжимая пальцами кончики жил у места соединения одного провода, другой рукой накручиваем жилы другого в сторону изолирующей оплётки.

Закручиваем в сторону изоляции

Половина дела сделана.

Повторяем аналогичную операцию со вторым проводом. Как наматывать провод? По часовой или против? Не имеет значения, — надёжность скрутки будет одинаковой.

Наматываем второй провод

Скрутка готова. На фото показано то, как она должна выглядеть.

Так выглядит скрутка двух проводов

Проверяем надёжность

Следует отметить, что фиксация на СИЗы очень похожа на обычную скрутку, но с одним отличием – наличие изоляционного колпачка на ней. Так что, если по сопротивлению скрутка мало чем отличается. Для лучшей токопроводимости нужно лишь зачистить соединяемые провода.

Посмотрим, сколько может выдержать “запрещённое” соединение на разрыв.

Испытания были закончены на отметке более 6кг, поскольку к безмену провод подсоединили, и узел (не скрутка) начал развязываться.

Выдерживает более 62 кН

Теперь остаётся надёжно заизолировать место соединения изолентой или термоусадочной изоляцией. Можно пользоваться.

Обязательно нужно изолировать

Если хорошо зачистить контакты, надёжно заизолировать, то такое простое соединение будет служить годами, чему есть многочисленные доказательства. Можно только предположить причину запрета скруток, — похоже, это коммерческая выгода производителей СИЗов, соединителей Ваго и винтовых зажимов, два из которых часто оплавляются и служат причиной возгорания.

ВИДЕО: Как соединить провода без пайки

Proper Joint of Electric Wire

Как надежно соединить провода без пайки: простая пошаговая инструкция

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Пайка

Пайка – это когда электрические провода соединяются при помощи расплавленного припоя. Такой вид соединения наибольшим образом подходит для медных проводов. Хотя сейчас есть различные флюсы и для алюминия, опытные электрики предпочитают от такой пайки воздерживаться. Но при необходимости можно использовать специальные флюсы и паять даже медь с алюминием.

Положительные стороны

Такой тип соединения со скруткой уже не сравнить, пайка гораздо надёжнее (по надёжности она уступает лишь сварке).

С помощью пайки можно выполнять соединение многожильных и одножильных проводов, а также жил различного сечения.

Такой вид соединения не требует никакого обслуживания весь период эксплуатации.

Пайка считается низкой по себестоимости, из приспособлений понадобится лишь паяльник, а флюс с припоем стоят совсем недорого, да и расход их совсем мизерный.

Отрицательные стороны

К недостаткам такого метода стоит отнести высокую трудоёмкость. Пайка требует определённых подготовительных работ, жилы проводов перед тем как скручивать, надо предварительно залудить. Спаиваемые поверхности должны быть перед началом работы свободными от окислов и абсолютно чистыми.

Ну и конечно, нужен опыт владения паяльником, то есть у того, кто будет соединять провода методом пайки должна быть определённая квалификация. Ведь в процессе пайки очень важно выдерживать необходимый температурный режим. Недогретый паяльник не прогреет хорошо соединение; перегрев также недопустим, потому что будет очень быстро выгорать флюс, не успевая сделать своё дело.

Пайка – процесс небыстрый, но этот минус компенсируется надёжностью, которая получается у контактного соединения.

Монтаж

Пошаговый процесс выполнения пайки выглядит следующим образом:

1. Снимите изоляцию с жил на 40-50 мм.
2. До блеска зачистите оголённые участки жил при помощи наждачной бумаги.
3. Окуните в канифоль разогретый паяльник и поводите им по зачищенным поверхностям несколько раз.
4. Выполните скрутку.
5. Жало паяльника поднесите к припою.
6. Теперь сразу же набранным припоем прогрейте скрутку, олово должно расплавиться и заполнить промежутки между витками.
7. Таким образом, вся скрутка обволакивается оловом, после чего ей дают остыть.
8. Затвердевшую пайку протрите спиртом и заизолируйте.

Пайка проводов паяльником показана в этом видео:

Пайка проводов с помощью газового паяльника:

Пайка скруток методом погружения в расплавленный припой:

Пайка и сварка

Пайка проводов позволяет получить довольно качественное и неразъемное соединение. Однако, при соединении алюминиевых проводов, следует помнить о наличии на них оксидной пленки, из-за которой будет не слишком хорошо держаться припой.

Чтобы не допустить возникновения такого дефекта, нужно следовать определенной последовательности действий:

1. Соединяемые участки проводов обрабатывают специальным флюсом, который снимает оксидную пленку с поверхности.
2. Припоем обрабатывают как можно более тщательно, чтобы у него была наибольшая площадь соприкосновения с проводами.
3. Когда участок соединения остынет, его желательно обработать наждачной бумагой, чтобы убрать острые края, которые могут повредить изоляционный слой.
4. Провода в обязательном порядке изолируют.

Пайка требует наличия определенных навыков.

Следует сказать, что у этого метода есть несколько отрицательных моментов:

1. Его приходится изолировать.
2. Сам метод достаточно сложен, особенно, если приходится пропаивать провода под потолком, стоя на стремянке.
3. Если в процессе работы была допущена ошибка, то исправить ее будет довольно проблематично.
4. На работу уходит большое количество времени.

Сварка чем-то напоминает пайку проводов, но выполняется она значительно быстрее. Для того, чтобы получить качественное соединение, электрод подносится к участку соединения всего лишь на 1-2 секунды. Оба конца провода предварительно обрабатывают флюсом для удаления оксидной пленки.

После завершения сварочного процесса, скрутки проходят специальным растворителем и покрываются лаком. В результате получается качественное соединение, которое может прослужить в течение длительного периода времени, так как такой способ позволяет не допустить возникновения перегрева. Соответственно, такой участок нужно будет изолировать.

Сварка

Чтобы соединение электрических проводов было максимально надёжным, рассмотренный способ скрутки обязательно в дальнейшем закрепляют сваркой. Она похожа на пайку, только теперь вместо паяльника используется сварочный аппарат.

Положительные стороны

Этот способ наиболее предпочтителен перед всеми остальными, так как по надёжности и качеству соответствует всем нормативным требованиям.

Метод сварки основывается на контактном разогреве кончиков проводов угольным электродом, пока не образуется шарик (контактная точка). Этот шарик получается единым целым из сплавленных концов всех соединяемых жил, что обеспечивает безопасный и надёжный контакт, он не будет со временем ослабевать и окисляться.

Отрицательные стороны

Минусом сварки является то, что для проведения подобных работ нужны определённые знания, опыт, навыки и специальные приспособления, зачастую приходится обращаться к специалистам.

Монтаж

Для того чтобы выполнить соединение проводов с помощью сварки, вам понадобятся следующие приспособления, инструменты и материалы:

• сварочный инвертор мощностью не менее 1 кВт, выходное напряжение у него должно быть до 24 В;
• угольный либо графитовый электрод;
• очки либо маска для защиты глаз;
• сварочные кожаные перчатки для защиты рук;
• монтёрский нож либо стриппер для снятия изоляционного слоя с проводников;
• наждачная бумага (для зачистки соединяемых токопроводящих поверхностей);
• изоляционная лента для дальнейшей изоляции сварочного места соединения.

Последовательность выполнения работ такова:

1. Каждый соединяемый провод освободите от изоляции на 60-70 мм.
2. Зачистите оголённые жилы до блеска при помощи наждачной бумаги.
3. Выполните скрутку, после откусывания длина её кончиков должна быть не меньше 50 мм.
4. Сверху скрутки закрепите клещи заземления.
5. Для разжигания дуги к низу скрутки подносите электрод и слегка касайтесь им соединённых жил. Сварка происходит очень быстро.
6. Получается контактный шарик, которому дайте время для остывания, после чего заизолируйте лентой.

В результате на конце получается практически цельный провод, то есть контакт будет обладать наименьшим переходным сопротивлением.

Если вы будете соединять этим способом медные провода, то электрод выбирайте угольно-медный.

Хотелось бы порекомендовать, если вы будете приобретать сварочный аппарат (он ведь пригодится не только для того, чтобы соединить провода, но и для многих других целей), то выбирайте именно инверторный вариант. При небольших габаритах, весе и потреблении электрической энергии, он обладает широким диапазоном регулировки сварочного тока и выдаёт устойчивую сварочную дугу. А это очень важно, чтобы была возможность регулировать сварочный ток. Если его выбрать правильно, то электрод не будет прилипать, а дуга устойчиво держится.

Как выполняется сварка смотрите в этом видео:

Мы рассмотрели основные виды соединения проводов. Теперь вкратце поговорим о способах, которые применяются реже, но также гарантируют качество и надёжность.

Возможные способы соединений

Способы соединений могут различаться, в зависимости от следующих факторов:

• разновидности соединяемых кабелей;
• характеристик электрического тока линии;
• конструктивных особенностей оборудования, в котором используется провод;
• условий эксплуатации соединения и других моментов.

Рассмотрим возможные способы соединений, для обеспечения необходимого контакта.

Скрутка

Один из наиболее простых способов. В прежние годы широко применялся для выполнения электрической проводки в квартирах и жилых домах. Но сейчас, по нормам ПУЭ, необходимо использовать пайку, сваривание или запрессовку.

Соединение выполняется в таком порядке:

• освобождается от изолирующего покрытия и тщательно зачищается около 5 мм провода с каждого конца. Если сечение жилы более 2,5 кв. мм, длину очищаемого участка соответственно увеличивают,
• зачищенные проводники совмещают параллельно, выравнивая концы, и плотно скручивают, захватывая плоскогубцами,
• полученную скрутку пропаивают или сваривают.

Скрутка должна выполняться при соединении проводников из одного металла. В противном случае контакт получится неравномерным и будет окисляться со временем.

Пайка

Отличается большой надёжностью. Возможно спаивание параллельно расположенных или скрученных жил. Но в первом случае сложно обеспечить высокую надёжность по причине мягкости припоя и сложности фиксации проводов.

Выполняется в такой последовательности:

• концы проводов предварительно очищаются, протравливаются, производится их лужение;
• жилы скручиваются и паяются с применением канифоли.

Когда пайка остынет, контакт изолируется изолентой или термоусадкой.

Заваривание

Позволяет значительно повысить надёжность обычной скрутки. Выполняется с помощью графитового электрода или газовой горелки. Учитывая сложность выполнения работ с использованием газового и кислородного баллонов, рассмотрим пример получения соединения электросваркой:

• выполняется скрутка жил длиной до 100 мм, при общих размерах контакта вдвое меньше,
• подравниваются концы,
• рядом с изоляцией мощным зажимом подсоединяется отрицательный контакт,
• выставляется режим тока,
• свариваются концы. Продолжительность операции – не более 2 секунд. Если потребуется, сварка повторяется, до получения ровного шарика на конце соединения.

Рекомендуется применять инверторный аппарат, предусматривающий возможность регулировки тока. В крайнем случае можно применять агрегат с характеристиками мощности не менее 0,6 кВт и напряжения – до 24 В.

Опрессовка

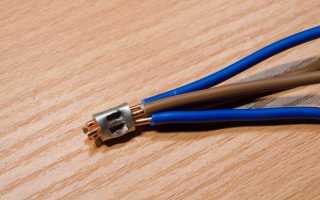

Для этого способа используются специальные трубчатые гильзы или наконечники, при помощи которых обжимают и опрессовывают соединяемые провода. Суть метода заключается в совместной деформации гильзы и вставленных в неё жил. При деформации гильза сжимается и сдавливает токопроводящие поверхности. Проводники входят во взаимное сцепление, что и обеспечивает надёжность электрического контакта.

Плюсом такого соединения является надёжность, а также то, что его можно отнести к категории «сделал и забыл», в обслуживании оно не нуждается.

Но наряду с положительными сторонами у опрессовки есть и ряд недостатков. Во-первых, требуется специальный инструмент (обжимочный пресс либо механические или гидравлические клещи). Во-вторых, качество соединения напрямую зависит от правильно подобранной гильзы (она выбирается в зависимости от количества соединяемых жил и их сечения).

Перед тем, как соединить два провода при помощи опрессовки, их не только зачищают от изоляции, но и смазывают специальной пастой. Алюминий обрабатывают кварцево-вазелиновой пастой, она удаляет окисную плёнку и не даёт ей появляться вновь. Для медных проводников кварцевые примеси не нужны, достаточно технического вазелина. Он нужен для снижения трения. Также смазка сводит к минимуму риск повреждения жил при деформации.

Далее жилы необходимо вставить в гильзу до взаимного упора и с обеих сторон производится поочерёдный обжим. Опрессованное место соединения изолируется при помощи изоляционной ленты, лакоткани либо термотрубки.

Как соединять провода гильзами показано в этих видео:

Как правильно соединять провода: 4 основных способа

Способы соединения проводов регламентируются Правилами устройства электроустановок. Согласно их последней редакции, для соединения могут использоваться следующие варианты:

• пайка;
• сварка;
• опрессовка;
• сжим.

Тем не менее у многих электриков до сих пор в ходу один из самых распространенных способов соединения – скрутка. По действующим правилам она не является законченным процессом, после нее должна следовать пайка, сварка или зажим. Далее метод пайки не приводится.

Как выбрать способ соединения проводов

Выбор оптимального варианта зависит не только от личных предпочтений мастера, но и от ряда других факторов. Например, при соединении алюминия и меди важно учитывать возможный процесс окисления. Также не все способы подходят для большого количества проводов в соединении. Оказывает влияние и нагрузка в цепи, сечение и количество жил и т. д.

Соединение проводов методом сварки

По сравнению с пайкой сварка является еще более надежным методом соединения, но в качестве бытового способа используется редко, так как требует наличия сварочного аппарата, индивидуальных средств защиты и навыка проведения сварочных работ.

Техника сварки примерно такая же, как и в случае с пайкой, но перед процедурой необходимо взять свободные концы двух жил, расправить их и прижать параллельно друг к другу, чтобы лучше сформировался шарик расплава.

Болтовое соединение

Болты для соединения проводов раньше применялись часто, сейчас этот метод больше присущ цепям с повышенным напряжением. Контакт получается надёжным, но подсоединённый таким способом электрический узел выходит уж слишком громоздким. До недавних пор в квартирах устанавливались большие распределительные коробки, в них хоть как-то, но можно было расположить такое соединение. Современные коробки миниатюрнее и не рассчитаны под коммутацию проводов подобным методом.

Но знать о нём непременно нужно, потому что это – один из способов решить вечную проблему соединения проводников, выполненных из различных металлов. Болтовой контакт идеально подходит для коммутации абсолютно несовместимых жил – тонких и толстых, алюминиевых и медных, одножильных и многожильных.

Жилы проводов необходимо зачистить и кончики скрутить в виде колечек. На болт надевается стальная шайба, далее накидываются колечки соединяемых проводов (это в том случае, когда они из однородного металла), потом следует ещё одна стальная шайба и всё закручивается гайкой. В случае если выполняется подключение алюминиевого и медного проводов, между ними необходимо расположить ещё одну дополнительную шайбу.

Плюсы такого соединения заключаются в его простоте. При необходимости болтовую конструкцию всегда можно раскрутить. Если надо, то можно добавить ещё жилы проводов (насколько позволит длина болта).

Самое главное в таком виде соединения – не допустить прямого контакта меди и алюминия, не забывать прокладывать между ними дополнительную шайбу. И тогда такой коммутационный узел прослужит долго и надёжно.

Современные технологии

Во многих случаях рассмотренные методы постепенно уходят в прошлое. На замену им пришли заводские соединители проводов, которые гораздо облегчили и ускорили монтажные и коммутационные работы:

1. Клеммные колодки, внутри которых имеются латунные гильзы трубчатого исполнения. В эти трубочки вставляются зачищенные жилы проводов и фиксируются путём закручивания винтов.

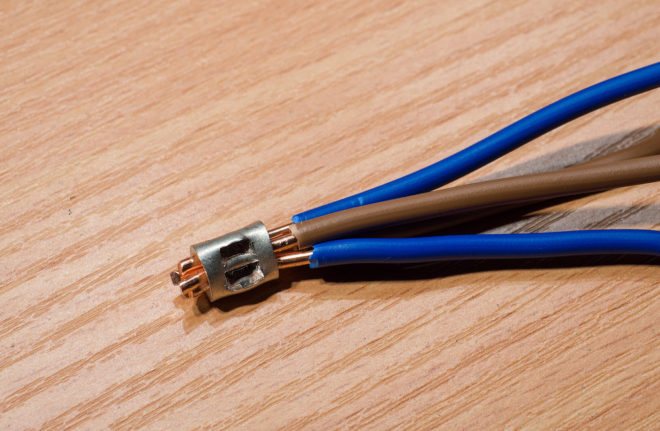

2. Колпачки СИЗ, внутри которых расположены обжимные пружины. В колпачок вставляются жилы и потом его с небольшим усилием проворачивают по часовой стрелке, тем самым внутри надёжно сдавливаются соединяемые провода.
3. Самозажимные клеммы. В них достаточно расположить проводок, а там он автоматически фиксируется за счёт прижимной пластины.
4. Клеммники рычажкового исполнения. Такой соединительный элемент многоразового использования. Достаточно лишь поднять рычажок, вставить проводник в контактное отверстие и опустить рычажок обратно, надёжная фиксация обеспечена.

Мы не рассказываем подробно обо всех существующих клеммниках, так как об этом есть отдельная статья, где подробно рассматривается каждый вид зажимов для проводов.

Надеемся, что мы доходчиво объяснили вам, как правильно соединять провода. Выбирайте способ, который наиболее вам подходит. При выборе учитывайте сечение и материал проводников, место установки соединения (на улице либо в помещении), величину тока нагрузки, который будет протекать в данной электрической цепи.

Когда потребуется соединять кабели

Соединение кабелей потребуется в случае некачественной разводки, выполненной ранее, либо по причине произведенных ошибок при монтажных работах. Чтобы восстановить подачу электричества в дом, требуется соединить электропровода. Сделать соединение можно способами, которые условно делятся на 2 группы:

1. Для первой группы специальное оборудование не требуется.
2. Для второй группы уже нужны определенные умения и профессиональные инструменты.

Работы по соединению кабелей должны производиться с соблюдением техники безопасности.
