Чудо лопата своими руками: размеры, чертежи, видео инструкция, как сделать чудо-лопату для копки земли

Чудо-лопата является настоящим изобретением и помощников для огородника. В последнее время огородники и садоводы часто стали применять чудо лопату для копки земли. Теперь, практически, на каждом приусадебном участке имеется такой инструмент. Причем, некоторые модели такого орудия труда стали довольно популярными среди дачников. Работа с таким прибором значительно снижает физическую нагрузку. При этом, с ее помощью обработка земляного участка проводится быстрее почти в 3 раза.

Плюсы и минусы чудо лопат

Чудо лопату можно назвать универсальным садовым инструментом. Однако, он обладает не только положительными свойствами, но и отрицательными. Приспособление имеет много плюсов:

• Благодаря такой лопате человек работает в саду или на огороде со сниженной физической нагрузкой;
• Широкий размах вил дает возможность значительно ускорить процесс обработки земельного участка любого размера;
• Работать с аппаратом легко и просто;
• С помощью чудо лопаты можно обрабатывать даже тяжелые типы грунтов;
• Высокая надежность и долговечность инструмента.

Стоит обратить внимание, также на минусы чудо лопаты:

• Для максимального результата работы с помощью данного приспособления, вес работника должен быть не менее 80 килограмм;
• В случае поломки лопаты, могут возникнуть проблемы с ремонтом;
• Данным инструментом невозможно проделать фигурную копку;
• Невозможно рыть ямы.

Тем не менее, это садовое приспособление можно использовать для обработки земель любого типа. Чудо-лопаты можно применить для рыхления и копки земли для последующей посадки овощей. Так, устройства с вилами, которые могут прокопать грунт на глубину от 15 до 25 сантиметров, можно применять для подготовки почвы для посадки некоторых овощей:

• кукурузы;
• картофеля;
• капусты и других культур.

Более нежные растения (помидоры, перец, огурцы) высаживают не семенами, а саженцами. В этом случае лунки следует копать обычной огородной лопатой. Стоит заметить, что работать чудо лопатой в саду невозможно. С ее помощью не обкопаешь деревья, не выроешь яму, поэтому работы следует проводить классической лопатой.

Важно! Данное устройство может быть эффективно в том случае, если земельный участок имеет площадь 0,5 соток и более. При небольших размерах участка лучше обрабатывать почву с помощью штыковой лопаты.

В чем особенности

Она не симметрична, работать с ней можно только одной ногой – левой, но проблемы в этом нет, можно сделать орудие под правую ногу. В верхней части изобретатель установил велосипедный руль, так что держать лопату можно двумя руками на уровне груди. Самое главное: землю поднимать не нужно, она ровно переворачивается в результате поворотного движения рук.

С такой лопатой можно в несколько раз увеличить производительность труда. Она с успехом применяется для вскапывания огорода и посадки картофеля, но можно и канаву выкопать.

Основные элементы конструкции чудо лопаты

Чудо лопата выполняет не только свои прямые функции — копка земли, она еще рыхлит и разбивает комья земли. Конструкция состоит из двух планок, имеющих штыри. Между собой они подвижно соединены. Иногда устройство может состоять из одной такой планки.

Некоторые производители выпускают модели, в которых есть задний упор. Такая лопата предназначена для облегчения труда при копке плотного тяжелого грунта. Так что чудо лопата больше похожа на двойные вилы.

Если посмотреть на рисунок, то можно понять, что этот инструмент ничем не напоминает лопату. У него также существуют и другие отличия от обычной штыковой лопаты. Так, ручка модели намного выше и должна быть на уровне плеча. У некоторых моделей на верхушке есть поперечная перекладина, которая дает возможность работать двумя руками.

К основным достоинствам чудо лопаты можно отнести то, что она способна выполнять несколько функций:

• Рыхлит грунт;
• Разбивает крупные комья земли;
• Вытаскивает корни любых сорняков, не оставляя их в земле;
• Легко копает картофель, свеклу и другие корнеплоды.

Принцип работы данного устройства не сложен. Если описывать его в общих чертах, то это будет выглядеть так: обычные вилы, установленные на задний упор, рыхлят землю посредством силы, которую человек передает ручным способом инструменту, давя на черенок.

В это время, вторые зубья вил, расположенные напротив и входящие в замок, в процессе рыхления разбивают большие комки грунта. В результате земля хорошо перекапывается и рыхлится.

Рыхлитель оборудован передним упором, который обеспечивает хорошую устойчивость всему механизму. Глядя на работу чудо лопаты, ее можно сравнить с ножницами, которые режут и измельчают земляные груды. При этом отпадает необходимость в обработке земли садовыми граблями.

Чудо лопата является незаменимым помощником для садоводов и огородников. Особенно хорошо им пользоваться при перекопке больших участков, так как с помощью этого орудия труда рабочий процесс можно ускорить в несколько раз.

При правильной эксплуатации данного приспособления, можно самостоятельно перекопать около 20 соток земляного участка. А если применить несколько таких лопат, то можно качественно обработать и целый гектар земли.

Посмотрите видео! Чудо лопата, какую выбрать

Уникальная лопата для быстрого перекапывания (рыхления) огорода

Земледелие никогда не будет оставлено человечеством, а продукты сельского хозяйства всегда пользуются спросом. С наступлением теплого сезона для дачников начинается горячая пора – подготовка огорода к весеннему посеву, ведь известно, что на неухоженной почве растут только сорняки.

Труд на земле продолжается со схода последнего зимнего снега и до первого снега будущей осени. И тогда в ход идут тяжелые садовые лопаты и вилы для рыхления. Благородный труд заканчивается не только ухоженным видом сада и огорода, но и ломотой в спине и полной разбитостью на следующий день.

Кажется, что выхода из этого замкнутого круга не найти.

К счастью, человеческая изобретательность не стоит на месте, и спасение наконец-то придумано: чудо-лопата для копания земли.

Четверо богатырей

Чудо-рыхлителей под названием «Землекоп» не 3, а все 4!

Те рыхлители, что полегче, чуть дольше работают, а тяжелые – быстрее управляются. Легковесные «Землекопы» с 5 и б зубьями разрыхлят полосы шириной 42 и 48 см соответственно.

Умеете с «Кротами» работать — и с «Землекопами» сможете: заглубите рабочую часть в почву и опустите черенок, проведя таким образом сквозь встречные вилы пласт земли.

Если же вам нужно выполнить земельные работы как можно быстрее, возьмите «Землекоп» с 7 зубьями (ширина копки — 55 см) или с 8 зубьями (ширина копки — 62 см). Самых богатырских «Землекопов» производители дополнили отверстием для второго черенка.

Прилагается к такому «зубастому» помощнику и съемная поперечная перекладина. Ее можно закрепить одновременно на двух черенках — и получится П-образная рукоятка, за которую будет удобно держаться обеими руками.

Самоделки для огорода своими руками

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

• Вилы для копки картошки своими руками ЧУДО-ВИДЫ ДЛЯ КОПКИ СВОИМИ РУКАМИ На…
• Грядки на дернине, целине своими руками без перекапывания Как делать грядки прямо на…
• Универсальная лопата для пожилых людей своими руками Инструмент для пожилых людей и…
• Высокие грядки своими руками – как их сделать из подручных средств Высокие грядки — участок в…
• Узкие грядки своими руками + таблица сочетания овощей для них Узкие совместные грядки — наилучший…
• Чудо лопата и культиватор-рыхлитель из рекламы – мои отзывы Два инструмента для дачи и…
• Дачный декор из старых инструментов – милый и забавный Как украсить дачу при помощи… Своими руками › Дача сад и огород › Инструмент для огорода и дачи › Инструмент для перекопки огорода – чудо вилы, чудо лопаты и пр. Мои отзывы

Ручной культиватор, избавляющий от тяжелого труда

Чудо-лопата представляет собой соединение рыхлителя и самых обычных вил.

Составляющие этого гениального инструмента предельно просты:

• Черенок, управляющий лопатой.
• Передний и задний упоры, придающие инструменту устойчивость.

• Крепления, соединяющие все детали.
• Вилы для рыхления.
• Вилы для копания.

Вилы соединены таким образом, чтобы двигаться навстречу друг другу и замыкаться наподобие замка, а по бокам расположены механизмы упора. Нехитрое устройство новинки техники позволяет легко разбивать комья земли, значительно упрощая и облегчая работу в огороде. Упор сделан именно на вилы инструмента, которые и выполняют основную функцию.

Ручной культиватор не только рыхлит и разбивает грунт, но и вырывает корни сорняков. С ним легко вынимаются корнеплоды и картофель без повреждения их целостности.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления.

Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома.

То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома.

Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей.

Отлично подойдет такая конструкция для работ в слишком твердой почве, где необходимо оказывать очень большое давление именно в процессе подрывания кома.

Принцип работы чудо-лопаты

Благодаря минимальным физическим затратам инструментом могут пользоваться люди с заболеваниями позвоночника и пенсионеры. Землю рыхлят вилы, и ее не нужно переворачивать. Спина не только не участвует в процессе, но вообще остается прямой, исключая бесконечные поклоны и приседания, характерные для обычного вскапывания огорода.

Алгоритм действий очень прост:

1. Черенок культиватора ставится вертикально, за ним поднимаются и зубья вил.
2. Работник становится ногой на упор или верхнюю перемычку основных вил и давит корпусом тела.
3. Зубья вонзаются в землю, и черенок тянется назад. Вилы поднимают пласт грунта, проходящий сквозь вторые вилы и измельчаемый там.
4. Работник делает еще шаг назад, на необработанный участок огорода, и снова повторяет все действия.

На первый взгляд может показаться, что пятиться назад не слишком удобно, но зато впереди остается земля, готовая к посеву, не требующая дополнительных усилий. Причем ручной рыхлитель не погружает тонкий плодородный слой в почву, как это случается со штыковой лопатой.

Электрические устройства

Человека неискушенного может удивить, как лопата может быть электрической, и что общего между электрическим и обычным приспособлением.

Если вести речь о внешнем виде, то общего между типичной снеговой лопатой и электроагрегатом практически нет, если не учитывать длинную телескопическую ручку (подобный вариант можно встретить и у ручного совка). Такой держатель позволяет работать, не сильно наклоняясь. Впрочем, разница большая.

Сложно отыскать совковую лопату, рабочая поверхность которой представляет из себя не плоскость, а шнек, который можно было бы заменить на щетку для чистки плиточных дорожек от пыли и грязи в теплое время. В какой-то степени ее тоже можно считать рабочей плоскостью лопаты, по крайней мере, назначение у него такое же — отбрасывать в сторону снег, однако производительность автоматики несравнима с мышечной силой.

Лопата с электрическим мотором способна кидать снег с частных дорожек на расстояние до десяти метров, при этом скорость очищения достигает 136 кг/мин. Как видим, даже самый ловкий и сильный человек не может принести такие результаты.

В заключение отметим, что на современном рынке присутствуют самые разные лопаты для копания земли, а также прочие решения для облегчения труда огородников и садоводов:

• электрические;
• механические;
• ручные;
• заводского изготовления;
• самодельные;
• дешевые;
• дорогие.

В любом случае наши современники — любители огородных земельных работ — ни в коем случае не останутся без инвентаря, который бы значительно облегчил им труд. Любой может подобрать для себя инструмент и по назначению, и по карману.

Достоинства и недостатки

Как и любой инструмент, чудо-лопата имеет свои недостатки, о которых следует знать, приобретая ее:

• Приспособление годится только для прямых участков – фигурно вскопать им почву не получится. Узкие и изогнутые участки придется обрабатывать вручную.
• Для эффективности процесса требуется вес человека не меньше 80 кг, иначе не удастся вскопать землю на заданную глубину.
• Инструмент не сможет рыть ямы.

• Невозможно работать в низких парниках.
• Если механизм сломается, ремонт не будет легким.
• Вес изделия намного превышает вес обычной штыковой лопаты, что может привести к сильной усталости в конце работы.

Ручные разрыхлители классифицируются по глубине рыхления и сложности механизма. В самых простых моделях существуют только вилы и упор – их можно сделать и самостоятельно. А вот модели с дополнительными деталями выполняют более сложную работу и требования к ним предъявляются немного другие.

Обычные состоят из рабочих вил с упором. Они способны несколько облегчить труд на земле, но от них не следует ждать многого.

Они хорошо вспашут уже ухоженную землю, снимут часть нагрузки с работника, но не смогут разбить комья земли, поскольку у них отсутствует второй сегмент с зубьями.

Не стоит надеяться и на то, что они справятся с целиной. Грунт придется разрыхлять граблями.

«Пахарь» – хорошо вскапывают и рыхлят грунт, протыкая его на глубину до 15 см. Не требуют большого веса работника. У этой модели уже есть второй сегмент рабочих вил, однако и он не справится с целиной.

«Крот» – снимают всю нагрузку со спины, которая ложится на руки при нажатии на черенок лопаты и на ноги при выворачивании грунта. Глубина проникновения зубьев – не меньше 25 см. Работать с этой моделью поначалу трудно, но зато она прекрасно справляется с вспахиванием. Может работать на целине.

Если у модели нет переднего упора, то задний, его заменяющий, прикреплен ко вторым рабочим вилам, а у модели с передним упором ручка регулируется под рост работника. Упор подвижен и прикреплен к раме изделия.

При выборе ручного культиватора нужно определиться с его характеристиками: передний упор добавляет модели вес и устойчивость. Ширина вил не должна превышать 60 см – копка потеряет в качестве. Длина зубцов должна умещаться в промежуток 2-3 см, а расстояние между ними – не больше 80 мм. Перед приобретением вещи необходимо убедиться в прочности креплений.

Танец на будущей грядке

Название рыхлителя «Легкокоп

» ясно гласит, на какие чудеса этот инструмент способен. А вот рабочая часть у него массивная, ее ширина — 60 см, но оттого и времени на перекопку грядок много вы не затратите.

Не бойтесь орудовать эдакой махиной: вам помогут эргономичная П-образная рукоятка и П-образный мобильный упор, что закреплен позади рабочей части.

Заостренные и слегка изогнутые зубья легко погружаются не только в мягкий, но и в спрессованный грунт и разрыхляют его на глубину до 25 см. Облагородить вы сможете даже за-дерненную и слежавшуюся землю.

Для этого вам нужно наступить одной ногой на перекладину, заглубить зубья в почву и надавить руками на рукоятку. А «Легкокоп» тем временем обопрется на задний упор и вытолкнет разрыхленный пласт земли да и сорняки вместе с корнями извлечь на поверхность не забудет.

Приспособление весит 6,5 кг, но, когда вы копаете, поднимать его не обязательно. Вы можете просто подтягивать инструмент за собой по мере разрыхления грядки, делая шаг за шагом назад. Высота «Легкокопа» — 135 см, такой комфортно ляжет в руки садовода любого роста.

Лучшие модели отечественного рынка

Сегодняшний рынок чудесных лопат достаточно разнообразен, однако стоит отметить модели, которые потребители выбирают чаще всего.

«Торнадо»

Острия вил способны погружаться в грунт до 23 см и оставляют за собой полосу около 50 см. Способен выкорчевывать корни сорняков, работает с грубой или сухой почвой. Пригоден и для осеннего сбора урожая, и для подготовки к посадке растений.

«Землекоп-7»

Инструмент совмещает рыхление и копку, в процессе удаляя траву. Отлично возделывает каменистый грунт, идеально подходит для ухоженного огорода.

«ВолБер»

Способен обработать до двух соток в час, весит до 15 кг. Отлично извлекает из грунта сорняки.

Forte QI-JY-50

Эта чудо-лопата предназначена для уборки снега. Имеет небольшие размеры, работает на набольших площадях и в труднодоступных местах.

«Помощник»

Модель готовит землю к посадке культурных растений весной и приводит ее в порядок перед приходом зимы. Ей доступен даже дерн. Проста в конструкции и при этом очень эффективна.

Самодельная лопата-рыхлитель

Свою модификацию модели священника предложил житель Днепродзержинска Н. М. Мандригель. Ее основное отличие состоит в том, что для изготовления конструкции можно использовать детали, бывшие в употреблении. Чтобы сделать чудо-лопату в домашних условиях, понадобятся:

• руль от велосипеда – для рукоятей;
• труба, сделанная из нержавеющей стали – для черенка;
• стальная лопата – вместо дугообразной пластины;
• подвижный стальной штырь или с пружиной – для легкого погружения основной детали в грунт (его высота регулируется в зависимости от того, насколько глубоко вскапывается земля).

Сделать лопату удается в несколько этапов. При желании ее можно изготовить за 1 день.

• Руль выравнивают. Руками будет легче оказывать на него давление. На концы можно натянуть куски от старого шланга.
• Штырь снизу заталкивают в трубу острым концом наружу. Для придания ему статичного положения используется болт 2,11 М8.
• Руль приваривается к трубе (к противоположному концу от штыря).
• Внизу слева и справа крепится сваркой лопата.

Человек оказывает легкое давление на рукояти, штырь погружается в землю, а за ним – лопата. Рулем совершается вращательное движение влево или вправо, и ком земли устремляется вместе с лопатой в сторону.

Разновидности универсальных рыхлителей

На сегодняшний день в продаже имеется большое количество чудо лопат, которые представляют различные конструкции. Некоторые виды изделий могут менять глубину копки грунта, другие снабжены дополнительными функциями. К тому же, наряду с производственным изделием, на прилавках можно увидеть и устройства, сделанные своими руками по специальным чертежам.

Среди промышленных аппаратов можно выделить несколько наиболее популярных моделей.

• Классическая чудо лопата. Часто изготавливается огородниками самостоятельно. Это приспособление, состоящее из основных вил и заднего упора, значительно уменьшает нагрузку на организм. При этом увеличивается скорость работы. Минус этой конструкции в том, что она не разбивает земляные комки, поэтому приходится дополнительно пользоваться граблями. Также, инструментом можно пользоваться лишь для перекопки черноземов, которые обрабатываются регулярно;
• Пахарь. Для лучшей производительности труда, производители постоянно стараются усовершенствовать конструкцию. Так, были созданы многие рыхлители, в том числе и Пахарь. Особенностью этого аппарата является длина штыка, которая может достигать 15 см. Таким образом, лопата обеспечивает рыхление любого типа грунта;
• Крот выпускается с длиной вил около 25 сантиметров. Он создан специально для того, чтобы была возможность произвести более глубокую копку. В этом случае, растения следует высаживать сразу после обработки земли. Стоит заметить, что таким агрегатом копать грунт нелегко. Особенно тяжело обрабатывать утрамбованную землю или глинозём;
• Существуют универсальные чудо лопаты. С их помощью можно прокопать грунт глубиной до 20 сантиметров, но только если грунт является черноземом, и промерзает лишь до 10 см. При более суровых условиях эта лопата не подходит для культивирования огородных культур. Но для декоративной копки она подойдет.

Посмотрите видео! Копка участка под картошку чудо-лопатой

Конструкции

Кроме того варианта, что показан выше (под названием «Торнадо», «Землекоп» или «Пахарь»), есть еще несколько вариантов конструкций чудо-лопаты под разными названиями.

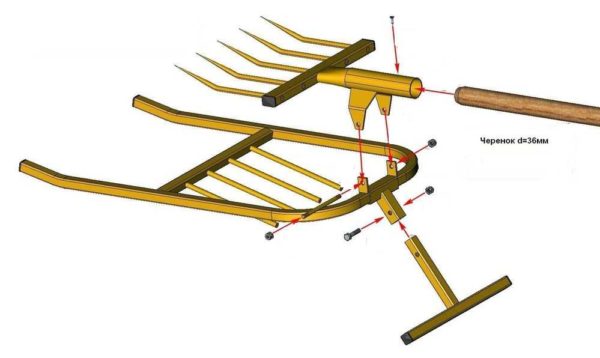

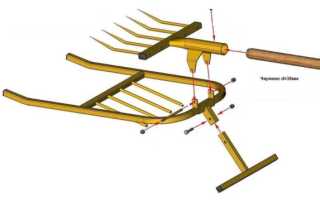

Сборочный чертеж чудо-лопаты

Рыхлитель почвы без переднего упора

Эта конструкция также имеет рабочие и опорные вилы, но не имеет переднего упора. Потому она менее громоздкая, чуть меньше весит. Но передний упор дает повышенную устойчивость при работе. А вес при перетаскивании не так уж важен.

Ручка приделана к рабочим вилам, задний упор приварен к гребенке вторых вил. Обе эти конструкции подвижно соединены между собой (можно использовать даже дверные петли).

Рыхлитель чудо лопата для легкой обработки земли

На фото одна из реализаций, которая сделана на основе уголка и круглой трубы. При работе загоняют штыри в землю нажав на перекладину, а не на упор, как в большинстве моделей.

Вариант под названием «Копалка» — это по сути широкие вилы с упором для более легкого выворачивания и высокой мощной ручкой.

Чудо лопата «Копалка»

Особенность этой конструкции в упоре и регулируемой ручке. Она фиксируется двумя болтами, подбирается под рост работающего человека.

Упор не стационарный, а подвижный. Он закреплен на раме. При погружении штырей в грунт на него надавливают ногой, потом не снимая ногу, выворачивают нажимая на ручку вилы из земли.

Копалка в действии

Физическая нагрузка при работе невысокая, работа продвигается быстро. Но эта чудо-лопата не пойдет для жестких и комковатых почв: она не дробит почву. Она под собственным весом проминается через вилы. Но подобное возможно только на рыхлых грунтах. На глине или черноземе лучше иметь вторую гребенку со штырями.

Как сделать чудо-копалку смотрите в следующем видео.

Эта конструкция чудо-лопаты немного отличается от предыдущей. Упоры в ней округлые, ручка дугообразная, но основа конструкции такая же. Некоторый недостаток — нет возможности регулировать ручку, а в остальном все также — подвижный упор и рабочие вилы.

Два варианта под названием «Легкокоп». Наиболее простой рыхлитель для огорода, сада и дачи

Лучше эта вариация или хуже сказать сложно. Можно было бы оценить только сравнив работу обоих экземпляров на одном участке.

Если вы посмотрите следующее видео, увидите, что копать подобной чудо-лопатой можно не только рыхлые почвы, но и тяжелые. И второе, на что можно обратить внимание — все-таки для такого грунта лучше иметь вторую гребенку штырей, об которую можно раздробить вывернутые комья.

Читать так же: Как выбрать лучший инфракрасный обогреватель с терморегулятором для дачи

Изготовление чудо лопаты своими руками

Иногда огородники или садоводы не могут подобрать нужную модель рыхлителя по определенным причинам. Кроме того, производственные приборы могут быть не всем по карману. Поэтому, многие берутся самостоятельно изготовить чудо лопату. Причем, такая чудо лопата, изготовленная своими руками по чертежам и точным размерам, получается не хуже, чем заводская.

Чертежи

Чтобы понять, как сделать чудо-лопату, необходимо разобраться с чертежами. После этого, следует подготовить материал для создания огородного приспособления. Также, для сборки изделия нужно заранее приготовить специальные инструменты:

• металлическая арматура и квадратная труба;
• сварочный аппарат;
• точильный станок.

Важно, чтобы конструкция соответствовала всем заданным параметрам, основными из которые станут глубина и ширина. Эти размеры будут зависеть от того, как глубоко промерзает земля в регионе, а также для каких целей собирается данная конструкция. Так, приспособление можно применить для рытья грунта или для его рыхления. Если приспособление делается лишь для рыхления, то хватит глубины в 10 сантиметров.

Если орудие труда создается для рыхления земли, в которую необходимо сразу высаживать зеленые насаждения, то при ее сборке необходимо учесть, что глубина рытвины должна быть на 5 сантиметров глубже промерзания земли. Стоит заметить, что в каждом регионе эта отметка будет разной.

При выборе ширины вил, следует учитывать не только свои пожелания, но и физические силы. Важно, чтобы ширина вил не превышала 50 сантиметров. Если будет работать сильный человек, который сможет перекапывать огромные груды земли, то можно изготовить чудо лопату по индивидуальным параметрам. Для этого нужно отыскать на специальных сайтах нужные чертежи и видео о том, как правильно изготовить конструкцию своими руками.

Как работать с лопатой

Для того чтобы перекопать землю, нужно встать спиной по направлению, в котором предстоит двигаться.

Для того чтобы воспользоваться этим инструментом, нужно сделать следующие действия:

1. Воткнуть лопату в землю. Если это сделать трудно из-за плотности грунта, нужно наступить на металлический упор.
2. После того, как лопата вошла в землю, древко нужно наклонить назад, не поднимая над землёй. При этом земля, которую зацепят вилы, пройдёт сквозь решётку и раскрошится.
3. Затем лопату, не поднимая вверх, сдвигают назад и вновь погружают в землю.

Этот процесс повторяют до тех пор, пока весь участок не будет пройден.

Этапы изготовления чудо лопаты своими руками (чертежи)

1. перед тем, как начать сборку прибора, необходимо подготовить все детали. Вначале берем заранее приготовленные стальные прутья и нарезаем их по длине. Из них делаем штыки, а затем затачиваем их концы.
2. отрезают несущую планку из квадратной трубы.
3. Металлическая труба понадобится для изготовления основания черенка.
4. Из трубы также изготавливают упорную планку. Ей необходимо придать дугообразную форму и прикрепить к несущей планкой. Сборка всех частей изделия производится с помощью сварки.

К ней можно дополнительно смонтировать рыхлитель, с помощью которого можно будет разбивать большие комки земли. Схема создания рыхлителя такая же, как и у основных вил. Крепятся два приспособления на подвижный механизм. В этом случае чудо лопата сможет копать грунт на участках с уклоном. Кроме того, она сможет качественно дробить даже мелкие комочки почвы.

В завершении создания удивительного прибора, необходимо подобрать подходящий черенок. Если изделие получилось слишком громоздким, то черенок можно заменить двумя металлическими трубами, которые приваривают к инструменту, сверху их соединяют поперечной, образующей две ручки, что значительно облегчит работу с такой чудо лопатой.

Посмотрите видео! Чудо лопата своими руками (чертежи). Испытания чудо лопаты на практике

Из чего и как делать

Конструкции, как вы видели, разные, но набор материалов будет примерно одинаковым. Отличается их количество, а сечение и характеристики остаются неизменными.

Использовать можно круглую или профилированную трубу, металлические прутки или «детали» от вил

Материалы для изготовления

Начинают в основном с изготовления каркаса. Его чаще делают из профилированной трубы, оптимальное сечение 30*30 мм или около того. Важна при этом толщина стенки — не менее 3 мм. В некоторых моделях использовали уголок. Ширина полочки тоже около 30 мм, толщина металла — не менее 3 мм.

Ручку можно сделать из той же профильной трубы, можно использовать круглую. Важна также толщина стенок. В принципе, сделав фиксатор, можно использовать деревянный держак от лопаты. Некоторые покупные модели предусматривают установку именно деревянного держателя.

Основное внимание надо уделить материалу, который используют для зубьев рабочих вил. Это должна быть хорошая конструкционная сталь. Вилы делают из прутка не менее 8 мм в диаметре.

Из чего делают их умельцы:

• Отрезают от обычных вил, приваривают на чудо-лопату.
• Распрямляют пружины подвески.
• Распиливают на узкие полоски автомобильные рессоры.

Если удастся найти хороший пруток — круглый, квадратный или шестигранный — не важно, вам будет намного проще. Неплохой вариант, кстати, с вилами. Но брать надо хорошие, а это недешево. И еще: рассчитывайте размеры чудо-лопаты так, чтобы рабочие вилы имели 8 штырей. Тогда нужно будет купить две шутки обычных вил.

Если конструкцию выбрали с двумя вилами — рабочими и упорными, на упорные можно ставить отрезки подходящей длинны металлического прутка. Нагрузки тут не такие высокие, так что прочности должно хватить. Диаметр прутка — 10 мм, можно использовать ребристую арматуру, которую применяют при армировании фундамента.

Большинство фирм, которые выпускают чудо-лопаты имеют целый ряд размеров данного изделия. Люди у нас разные по комплекции и по физической подготовке. Для мужчин можно делать более массивные модели, а для женщин и пожилых людей — меньше и легче. В среднем размеры такие:

• Ширина рабочей части — от 45 см до 60 см. Больше делать не стоит: будет тяжело копать и производительность только уменьшится, а не возрастет.
• Длинна штырей рабочих вил 220-300 мм.
• Расстояние между штырями — 70-80 мм.
• Длина ручки — по росту, удобнее, если она заканчивается в районе плеча.

Размеры чудо-лопаты можно подбирать «под себя» — важно чтобы работать было удобно

Все остальные размеры подбираете в зависимости от конструкции и используемого материала.

Рабочие вилы чудо-лопаты

Детализация упора и вил упора

Полная конструкция с передним упором

Вариант с одними вилами и рамой-упором сзади

Другие размеры копалки и отличается конструкция упора

Необходимые требования к изготовлению инструмента

Подобные инструменты при изготовлении требуют к себе особого внимания. Как правило, лопаты изготавливают из прочной древесины, металла и пластика.

Каждый производитель кладёт в комплект к лопате несколько запасных ручек, резиновый ободок для удобного использования и инструкцию по её эксплуатации.

Совсем неважен размер планируемой лопаты, важно то, чтобы были учтены все нюансы при её изготовлении, а именно:

• Ковш играет самую важную роль, поэтому его необходимо смастерить из качественного и прочного материала.
• Размер и длина ручки должны зависеть непосредственно от глубины ковша и его особенностей.
• Уделите внимание резиновой ручке, ведь при выполнении полевых или строительных работ, без неё вам будет крайне неудобно.

Альтернативные чертежи или «чем можно заменить»

Выше мы описали чертеж рыхлителя, но существуют еще очень практичные модели именно лопат, которыми можно существенно упростить работу на грядке. Особенно актуальным такой инструмент будет при сборе урожая, где нужно именно перевернуть почву, а не разрыхлить ее.

Если вам надо именно такая чудо-лопата, чертежи и размеры ее будут существенно отличаться. Во-первых, рабочая область будет представлять собой металлическую плоскость, а не остроконечные сегменты для рыхления. Противорежущие снимаются. Остается лишь сам механизм уменьшения усилия на переворачивание земельного кома. То есть, ее преимущество будет только в отсутствии напряжения спины – подъем земли осуществляется за счет натягивания черенка лопаты.

Рычаг необходимо сделать на высоте 45-50 сантиметров от земли – это оптимальное соотношение высоты подъема и затраченного на это усилия. Некоторые модели изготавливаются с очень высоким рычагом, тогда усилие необходимо будет больше на подъем, зато сам совок поднимается на большую высоту – очень удобно при строительстве (рыть траншеи).

Еще одна очень популярна конструкция чудо-лопаты – инструмент с треугольной опорой. Ее суть заключается в том, чтобы существенно уменьшить усилие именно при выкапывании земляного кома. Последующая его транспортировка осуществляется с использованием спинных мышц, что не удовлетворит требованиям многих строителей. Отлично подойдет такая конструкция для работ в слишком твердой почве, где необходимо оказывать очень большое давление именно в процессе подрывания кома.
