Руководство по эксплуатации, ремонт и регулировка лодочных моторов Ветерок 8, 8Э, 12, 12Э. >> Советы бывалых

Автор статьи Андрей Князев за румпелем «Ветерка»

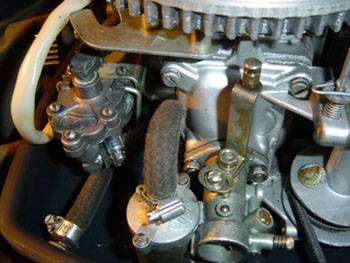

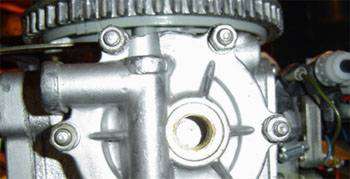

Новые шланги и хомуты топливной системы Снимаем карбюратор и клапанную крышку:

Резьба у штуцеров топливной магистрали коническая. В зависимости от начала нитки резьбы может так получиться, что штуцер при заворачивании будет смотреть не в ту сторону. Проблему решит немецкая подмотка для труб отопления, похожая на изоленту.

Схема измерения параметров тиристоров Вид сверху на печатную плату магдино Катушки зажигания надежные, но они могут выйти из строя при проворачивании маховика даже от руки при снятых наконечниках со свечей. Снять наконечник и провернуть маховик можно случайно, при этом могут быть три варианта событий. Первый — вам повезло и ничего страшного не случилось, второй — вам тоже повезло в том плане, что катушка вышла из строя полностью, что легко определяется по отсутствию искры и третий вариант самый плохой. Катушка работает, но вместо, например, пяти искр формирует только четыре. Пятый разряд происходит внутри самой катушки. Если в катушке произошло небольшое межвитковое замыкание, то мощность искры значительно падает. Найти такую неисправность можно с помощью любой старой, но рабочей свечи с наполовину отогнутым боковым лепестком. Свеча отводится в сторону от свечного отверстия, а резьбовая часть свечи соединяется проводом с массой. Тестировать катушку, поднося высоковольтный провод к массе не рекомендую, так как рука может дрогнуть и искровой промежуток может оказаться сильно большим с последующим выходом исправной катушки из строя.

Некоторые выводы по применению масел.

Чистый поршень после использования специальных масел Есть один момент. После двухнедельного отстоя заглянул за клапанную крышку. После более дешевого Шеврона всё выглядело свежесмазаным, а после более дорогой Тексики такого эффекта нет. На сезон 2003 года закуплен только Шеврон. Масла, применявшиеся автором Полировка винта — а надо ли?

Перечисленные недостатки, к сожалению, с вероятностью процентов встретятся и у вас. Но устранить их совсем несложно и времени потребуется максимум пару выходных.

Установка мотора на лодку.

Установка мотора на транце лодки А теперь проанализируем, как поведут себя дюралевые и надувные лодки, если будут отклонения «от нормы».

На надувной лодке, к сожалению, всё будет выглядеть иначе. Лодка так же попытается быстро выйти на глиссер, но в момент выхода лодки на глиссер днище будет стремиться собраться в гармошку, а на стиральной доске далеко и быстро не уедешь. Частично проблему можно решить докачиванием баллонов лодки и кильсона после охлаждения в воде и избыточной мощностью мотора. Волнообразное движение днища будет ощущаться только в момент выхода на глиссер, затем по мере увеличения скорости исчезнет. У кого запас мощности мотора невелик, получит постоянный переходный режим и плохое настроение. Ещё надо отметить, что чем плотнее материал днища, тем меньше проявляется эффект гармошки. В силу конструктивных особенностей на Лидере 340 эффект гармошки проявляется только при плохо накаченном кильсоне.

Доработка и модернизация мотора «Ветерок» — вариант №1

В конструкции этого, в общем, отличного мотора имеются мелкие недоработки, которые несложно устранить самому.

Несмотря на то, что у лодочного мотора «Ветерок» имеется в наличии специальный винт в поплавковой камере карбюратора, слить оттуда бензин не так-то просто — для этого приходится снимать карбюратор.

Я просверлил отверстие в поддоне кожуха мотора «Ветерок» напротив указанного винта и поставил в него латунный винт с барашком. Сливать отстой стало гораздо удобнее.

Хотя регулировочный винт главного жиклера имеет накатку на головке, регулировка возможна только с применением отвертки. Во время работы мотора это не очень удобно, тем более что винт находится в глубине поддона. Кроме того, неизвестно, насколько открыт жиклер.

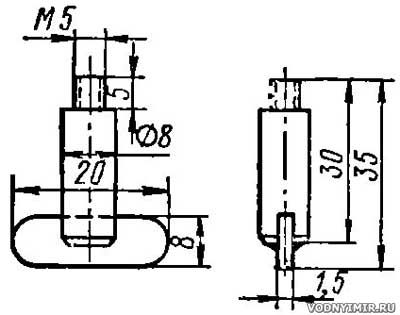

Я напаял на иглу жиклера удлинитель с головкой в виде маховичка, которую можно поворачивать пальцами. На маховичке нанесены риски, благодаря которым можно контролировать степень открытия жиклера.

Регулировка газа и опережения зажигания не такая плавная, как, например, у «Москвы». Требуется приложить очень большое усилие, чтобы рычаг начал открывать дроссель, поэтому средние обороты держать трудно — либо малый ход, либо полный. Немного спилив горб рычага, я добился более плавной регулировки.

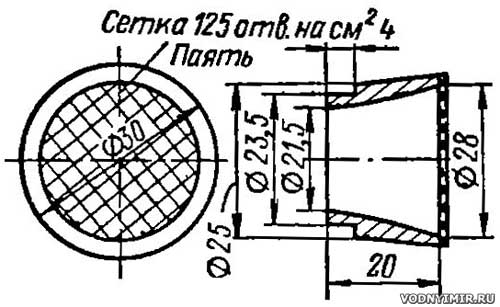

Существенным недостатком карбюратора мотора «Ветерок-8» является отсутствие противопламенной сетки на всасывающем патрубке, что может быть причиной пожара на лодке. Я поставил кольцо-насадку с сеткой.

Серьезным дефектом конструкции является неудачное крепление гребного винта на валу. Срезаемый штифт, как правило, оставляет заусенец, который слегка изгибается, и снять винт или просто повернуть его иной раз чрезвычайно трудно. Однажды я был свидетелем, как владелец «Ветерка» потерял выходной день только потому, что не мог снять винт со срезанным штифтом (наличие продольных пазов в ступице винта не помогает, так как не всегда удается повернуть винт на валике).

Простой съемник, показанный на эскизе, значительно упрощает эту операцию. Рекомендую спилить все приливы на винте, образовавшиеся в процессе литья и вызывающие вредные завихрения потока, а заодно и отполировать винт и всю подводную часть дейдвуда. Мне это позволило на 2 км/час повысить скорость лодки. Непонятно, почему элементарной доводкой винта не занимается завод-изготовитель.

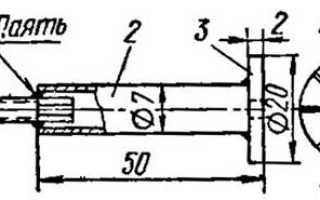

При запуске холодного мотора прикрытие воздушной заслонки помогает плохо, поэтому я сделал специальный наконечник к шлангу для впрыска топлива в диффузор карбюратора.

Держа бензопроводный шланг в левой руке и прижимая штуцер наконечника к шарику в соединительной муфте шланга, я одновременно нажимаю на подкачивающую грушу; при этом из наконечника появляется тонкая сильная струя, глубоко проникающая в карбюратор.

Если лодочный мотор «Ветерок-8» эксплуатируется на микромотолодках, то можно установить переделанный гребной винт от «Ветерка-12». Концы лопастей следует опилить до диаметра 190 мм, ширину лопасти уменьшить на 8—10 мм, толщину и очертания лопасти на концах и по кромкам довести до профиля штатного винта «Ветерка-8». Все приливы удаляются, поверхность винта, особенно опорная, зачищается и полируется.

В результате применения такого винта лодка длиной 2,9 м с одним водителем показывает почти такую же скорость, как и под десятисильной «Москвой» — 30—31 км/час.

А вообще желательно, чтобы Ульяновский завод обеспечивал каждый мотор двумя штатными гребными винтами — грузовым и скоростным. Выпускает же Ржевский двух- и трехлопастные винты с разными характеристиками.

Регулировка муфты холостого хода

Износ рабочих поверхностей кулачков муфты холостого хода и неправильная регулировка муфты вызывают периодические удары в редукторе в результате самопроизвольного включения муфты. Износ и выработка возникают в основном в результате неправильного регулирования величины перемещения ведомой муфты, когда кулачки муфты не входят в сопряжение по всей высоте, а лишь касаются друг друга вершинами.

Причиной выработки может послужить также частое включение переднего хода на слишком высоких оборотах коленчатого вала, так как при этом возникают большие ударные нагрузки на вершины уступов.

Для регулировки муфты холостого хода сначала закрепите пружинный ограничитель ручки переключения в среднем положении. Плоскогубцами подтяните тягу до полного включения муфты холостого хода. Установите ручку переключения в положение «Ход» и, завертывая или вывертывая тягу, установите ее отогнутый конец строго против отверстия на рычаге. Вставив тягу в рычаг, зафиксируйте ее шплинтом.

Правильность регулировки муфты можно проверить, поворачивая с небольшим усилием гребной вал. При полном сцеплении кулачков ведущей и ведомой муфт у вала не должно быть большого хода, он будет лишь слегка покачиваться за счет зазоров в зубьях шестерен и кулачках муфт.

Включив ручку переключения в положение «Холостой ход», проверьте, разъединились ли муфты. Если разъединения не произошло, нужно вывернуть тягу на один оборот, повернув ее против часовой стрелки, и проверить еще раз.

Для качественной сборки редуктора желательно использовать ряд оправок. На рис. 7 приведены чертежи нескольких несложных в изготовлении оправок для запрессовки деталей редуктора.

Зазоры (натяги) в соединении деталей подводной части моторов «Ветерок» приведены в табл. 2.

Доработка и модернизация лодочного мотора «Ветерок» — вариант №2

Мотор «Ветерок-8», установленный на моей самодельной лодке (типа «морские сани») весом 85 кг и полным водоизмещением около 260 кг, при полностью открытой дроссельной заслонке развивал всего 4100 об/мин на ходу и 3780 об/мин на швартовах. Для того чтобы увеличить сжатие топливной смеси в картере, я уменьшил толщину клапанной перегородки в местах соприкасания с картером и утопил ее в картер на 1,2 мм. Одновременно опилил и зашкурил края окон под клапанами.

Замерил эффективную степень сжатия по методике, описанной в № 16 «Катеров и яхт» за 1968 г., в цилиндрах и выяснил, что она составляет 5,9. Чтобы повысить ее, затянул болты головки цилиндров и тем самым уменьшил толщину прокладки крышки цилиндра на 0,45 мм. Увеличил пропускную способность диффузора карбюратора, расточив его диаметр на 0,4 мм. В результате число оборотов двигателя в минуту увеличилось до 4600.

При переборке мотора после трехмесячной эксплуатации выяснилось, что выпускные окна при положении поршня в нижней мертвой точке перекрываются на 2 мм и больше, т. е. сечения окон полностью не используются. Чтобы не портить блок цилиндров, я решил снять фаски 1,5х45° с головки поршня со стороны и выпускных и продувочных окон. Опилил острые кромки окон и в блоке цилиндров, особенно выпускных окон в районе соединения с промежуточным корпусом, где много выступов и неровностей, убрал наросты и снял фаски на стыке блока цилиндров и картера в окнах продувочно-подающего тракта.

Для увеличения разрежения в промежуточном корпусе и лучшего отсоса выхлопных газов заострил кромки выхлопного подводного канала.

При настройке выпускной системы я исходил из того, что образование волны давления в выхлопном тракте происходит при положении поршня около нижней мертвой точки. Эта волна должна подойти к выпускным окнам за 15-20° до их закрытия. При фазе выпуска в 140° волна давления должна пройти туда и обратно по выхлопному тракту за время, в течение которого коленчатый вал повернется на угол γ равный: γ = 140° — (угол поворота до нижней мертвой точки + 20°) = 140° — 90°=50°.

Скорость распространения волны давления в газовой среде (W1) составляет 500 м/сек (без учета охлаждения выхлопных газов). Учитывая наличие охлаждения и небольшого ресивера (выпускная коробка), среднюю скорость распространения волны давления (W2) я принял равной 400 м/сек.

При номинальном числе оборотов двигателя (4800 об/мин.) время поворота коленчатого вала на 50° (τ) составляет:

τ = 50 • 60 / 4800 • 360 = 0,0017 сек.

Так как это время равно времени прохождения туда и обратно волны давления, то необходимая длина патрубка определяется по формуле:

2L = W2• τ = 400 • 0,0017 = 0,68 м, откуда L = 0,68/ 2 + 0,34 м.

Но уместить такой величины патрубок в промежуточном корпусе я не мог. Пришлось снять установленную в этом корпусе перегородку и поставить другую, длиной 255 мм из листа δ = 1,5 мм. Отражательную шайбу сделал в виде трапеции со сторонами 15x15x10 мм и толщиной 1,5 мм, посадил ее на трехмиллиметровый стержень, который вывел в верхнюю стенку выпускной коробки, и закрепил гайкой.

После этой доводки двигатель выводит на глиссирование лодку с двумя пассажирами.

В. С. Мухоротов (Волгоград), «Катера и яхты», 1971 г.
