Вальмовая крыша своими руками чертежи и фото пошаговая инструкция, плюсы и минусы. Решившимся на самостоятельное возведение вальмовой крыши владельцам стоит помнить о ее сложности и обязательном обосновании параметров расчетом. Данные работы в любом случае не проводятся в одиночку, монтаж, изоляцию и обшивку четырехскатных каркасов выполняет бригада из 2-3 человек, но в задействовании спецтехники нет необходимости. К приобретению материалов и любым практическим действиям приступают после составления и проверки проекта, при отсутствии серьезного опыта следует быть готовыми к перерасходу сметы и затягиванию работ.
Вальмовая крыша что это такое, отличия, плюсы и минусы
К отличительным особенностям таких крыш относят наличие четырехскатной стропильной системы с двумя треугольными скатами на противоположной стороне. Оставшиеся два ската могут быть трапециевидными или треугольными, вертикальные боковые фронтов в классическом исполнении отсутствуют. При полном занятии торцовых скатов всей площади от конька до карниза крыша называется вальмовой, при частичном – полувальмовой.
Преимущества таких конструкций проявляются в:
• Устойчивости и выдержке существенных ветровых и снеговых нагрузок. Благодаря четырехскатной форме, дополнительным ребрам жесткости, отсутствию вертикальных стен и строгим требованиям технологии строительства такие конструкции лучше выдерживают воздействие сильных воздушных потоков, не задерживают снег и не деформируются под весом осадков. Как следствие, в регионах с неблагоприятными погодными условиями они служат дольше и надежней в сравнении с одно- или двускатными кровлями.
• Минимальной вероятности разрушения карнизных свесов и надежной защите фасада от промокания по всему периметру при их достаточной длине.
• Равномерном прогреве подкровельного пространства.
• Эстетичности и оригинальном внешнем виде. Вальмовые крыши особенно уместны при строительстве малоэтажных жилых домов в европейском стиле, конструкция считается популярной и стильной.
• Многообразие предлагаемых вариантов, возможности изменения визуальной высоты дома. В классическом исполнении вальмовые крыши имеют высокий наклон и прямые стропила, но применение современных кровельных материалов позволяют строить конструкции с любым углом, вплоть до минимальных 5° и сложными конфигурациями. Помимо традиционной вальмовой крыши владельцы могут установить голландскую полувальмовую (с укороченными в 1,5-2 раза противоположными скатами), датскую (с вертикальными фронтонами поверх скатов или треугольными окнами), ломаную вальмовую кровлю, но по понятным причинам расчет и возведение таких конструкций обойдутся дороже.
Недостатков у вальмовых крыш немного, но при выборе этого варианта владельцам стоит помнить о росте трат на материалы или оплату работы специалистов. Расчет и монтаж таких конструкций требуют особых навыков и знаний, ошибки приводят к перерасходу материалов и снижению устойчивости и срока службы крыши.
К эксплуатационным минусам вальмовых кровель также относят скрадывание внутреннего пространства и отсутствие возможности установки стандартных вертикальных стеклопакетов, что в свою очередь приводит к лишним тратам при обустройстве жилых мансард.
Примыкание стропильной системы к трубам, шахтам, мансардным окнам
При прохождении вентканалов, труб, а также при установке мансардных окон в вальмовой крыше дома устраивается обход стропильной системы вокруг проема:
- Усиливаются стропила, расположенные по обе стороны от трубы. Для этого они изготавливаются сдвоенными или из бруса большего сечения.
- Снизу и сверху от окна или коммуникации укладываются ригели из досок. Верхняя плоскость этих балок срезается под углом.
- Теперь на эту силовую раму можно крепить части стропильных ног и боковые распорные элементы из срощенных досок.
Между собой детали соединяются с помощью металлических уголков. Для обхода трубы или шахты ригель должен быть установлен вертикально, а в случае мансардного окна —перпендикулярно скату. Это необходимо, чтобы можно было смонтировать оконную раму, подвести и закрепить паро- и гидроизоляцию.
Вальмовая крыша своими руками чертежи и фото пошаговая инструкция
Вальмовая крыша своими руками чертежи и фото пошаговая инструкция. Работы начинаются с выбора типа стропильной системы (наслонной или навесной) и расчета параметров кровли (высоты конька, длины, сечения и шага прогона стропил, угла наклона скатов и обосновании потребности в дополнительных подпорках).
При составлении проекта кровли обязательно указываются места размещения дымовых и вентиляционных каналов, слуховых и осветительных окон и заранее выбираются способы ее изоляции и обшивки. Чем больше мелочей будет учтено при расчете, тем меньше проблем возникнет потом, в идеале этот этап полностью доверяют профессионалам или как минимум согласовывают с ними готовый проект.
Основные работы ведут пошагово:
1. По периметру защищенных от влаги стен крепится мауэрлат.
2. Поверх основного бруса набиваются балки перекрытия и временный дощаной настил.
3. Монтируются вертикальные опоры и коньковый брус.
4. Диагональные стропила собираются в каркас вальмы и крепятся к коньку.
5. Последовательно устанавливаются нарожники, рядовые стропила, подкосы и дополнительные крепления.
6. Выполняются работы по утеплению, гидроизоляции и обшивке крыши.
Разновидности вальмовой крыши
К вальмовым крышам, кроме базовой классической конструкции, состоящей из двух трапецеидальных скатов и двух треугольных торцевых вальм, относятся и их разновидности:
- Полувальмовая двухскатная.
- Полувальмовая четырёхскатная.
- Шатровая.
- Вальмово-фронтонная.
Полувальмовая двухскатная крыша
Полувальмовая четырёхскатная крыша
Шатровая крыша
Вальмово-фронтонная крыша
Каждая разновидность имеет свою схему стропильной системы. Далее мы рассматриваем и рассчитываем классическую вальмовую крышу.
Стропильная система и мауэрлат
При правильном подходе мауэрлат закладывается еще на этапе строительства коробки дома, в остальных случаях его крепят перед монтажом стропильной системы.
В малоэтажных жилых домах его закладывают из обработанного антисептиками и антипиренами хорошо просушенного бруса из дуба, качественной осины, бука или хвойных пород с сечением не менее 100×150 мм.
Чем больше будет площадь и вес скатов, тем толще должен быть мауэрлат. Брус соединяется на углах «в лапу» и крепится на заранее заложенные в стенах толстые металлические шпильки, поверх обязательной гидроизоляционной прослойки из мастики или рубероида.
Количество отверстий для шпилек ограничено, выпилы в брусе для крепления других элементов делать запрещено. Этап крепления мауэрлата завершается его разметкой с помощью ярких маркеров или маяков, все размеры и совпадение противоположных элементов проверяется несколько раз.
Далее последовательно:
• Элементы стропильной системы выпиливаются из качественного бруса с одинаковым сечением от 50×150 мм, при необходимости длинные диагональные балки сращиваются из отдельных отрезков.
• На стены рядом с мауэрлатом или закрепленный ниже брус монтируются балки перекрытия (при наличии). Мауэрлат стягивается затяжками для снятия и перераспределения весовой нагрузки.
• Поверх мауэрлата монтируется прогон (рекомендуемый и упрощающий работу, но необязательный этап).
• По центру стропильной системы крепятся основные вертикальные стойки, скрепляемые коньковым брусом.
• К коньку крепятся центральные стропила торцевых скатов.
• Проводится уточненная разметка и крепление промежуточных стропил фронтальных свесов.
• Монтируются 4 диагональные стропила, соединяющие углы дома и конек, при необходимости – с дополнительными промежуточными опорами.
• К диагональным стропилам крепятся нарожники с равным интервалом, совпадающим с шагом прогона основных стропил.
• Стропильная система при необходимости укрепляется дополнительными элементами (подкосы, шпренгели, ветровая балка).
• В системах с заканчивающими на мауэрлате стропилами монтируется «кобылки», в остальных случаях балки подготавливаются к креплению карнизной доски и будущей обшивке свесов.
Проектирование вальмовой крыши
Разработка проекта производится на основе действующих нормативов — СП 17.13330.2011, СП 31-101-97, СП 20.13330.2010, СП 70.13330.2011 и других. Параметры кровли рассчитываются исходя из действующих нагрузок и известных характеристик дома — длины, ширины, толщины стен и их высоты. Изначально нужно выбрать кровельное покрытие, от которого будет зависеть тип обрешетки — сплошной под мягкое или разреженный под жесткое.
Стропильная система вальмовой крыши состоит из элементов:
- мауэрлат;
- основные стропила;
- коньковая балка, на которую опираются основные стропила;
- угловые стропила (накосные стропила, ендовая балка), где стыкуются 2 ската;
- короткие стропила — нарожники, длина их зависит от расстояния между стеной и ендовой балкой.
При расчете определяются их сечения, длина и способы крепления. Чтобы каждый раз не проделывать большую работу, для средней полосы рекомендуются оптимальные параметры типовых конструкций:
- угол наклона — 20-45%;
- длина карнизного свеса — 50-100 см;
- фронтонный выпуск — 40-70 см;
- сечение мауэрлата — 100х150, 150х150, 200х200 мм;
- стропила — 50х150, 50х200 мм;
- отношение глубины запила к ширине стропил — 1/4-1/3;
- шаг стропил — 0,6-1 м;
- обрешетка — 25х100, 40х150 мм;
- контробрешетка — 30х50 мм;
- шаг обрешетки под мягкую кровлю 10-100 мм, металлочерепицу и профнастил 300-650 мм;
- толщина теплоизоляции — 100-200 мм;
- нахлест гидроизоляции — 100-200 мм.
Принимая эти рекомендуемые значения для составляющих своей кровли, можно по геометрическим формулам найти длину всех элементов стропильной системы.
Поскольку расчет достаточно объемный, требует профессиональной подготовки и знания теоретической базы, для упрощения задачи рекомендуется использовать онлайн программы для вальмовых крыш.
Скаты и вальмы могут располагаться с одинаковым уклоном или под разными углами. Равноугольную конструкцию рассчитать гораздо проще, достаточно знаний геометрии и обычного калькулятора.
Финишное покрытие пирог из мягкой черепицы
Мягкая битумная черепица считается оптимальным по цене, надежности и внешнему виду кровельным материалом для вальмовых крыш. Благодаря хорошей эластичности и низкому проценту отходов при раскрое ее с равным успехом используют для отделки треугольных скатов и сложных участков. Для достижения планового срока службы (25-30 лет) и получения красивого покрытия при ее монтаже на вальмовые кровли:
• Мягкая черепица укладывается на практически сплошную (с зазорами между элементами -6-10 мм) обрешетку из фанеры, обрезной доски или качественных листовых древесных материалов. Необрезная доска для этих целей не подходит, настил на скатах должен быть максимально ровным и гладким. По этим же причинам в ходе монтажа обрешетки избегают образования изломов или острых углов. Вентиляция пространства под настилом обеспечивается с помощью контробрешетки
• При уклоне кровли свыше 18 ° обеспечивается обязательная гидроизоляционная защита проблемных участков (конек, ребра, карнизные свесы, места примыкания к трубам закрываются самоклеящимися лентами или рулонными материалами, промазываемыми битумными мастиками), при меньшем уклоне помимо этих работ вся площадь настила закрывается сплошным ковром. Полотнища монтируются снизу-вверх с 10-15 нахлестом по бокам, стыковки материала по длине всячески избегают.
Читайте также:

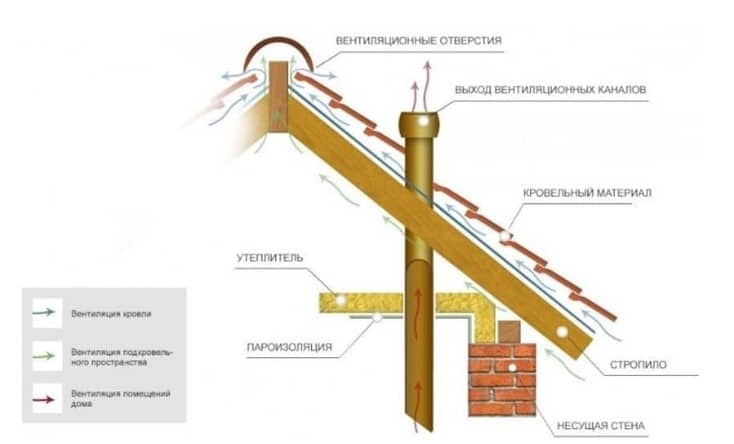

• Одновременно с набивкой настила и до монтажа мягкой черепицы в пирог закладываются вентиляционные элементы (вытяжные отверстия у конька и в верхней части кровли, приточные продухи – у карнизов, каналы и зазоры для ввода влаги их теплоизоляционной прослойки при ее наличии).
• Мягкая черепица разрезается после тщательных замеров и монтируется с нижней части свесов исключительно по разметке, со смещением каждого ряда до полуметра (точный шаг зависит от узора лепестков). Нижние части с самоклеящейся полосой тщательно придавливаются, для крепления верхних сухих краев используются специальные мягкие гвозди (не менее 4 для каждой мертвой полосы).
Стоит отметить, что расчет количества мягкой черепицы и доборных элементов при обустройстве вальмовых крыш по возможности доверяется специалистам. Из-за сравнительно сложной конфигурации кровли материал приобретается с запасом, на одном скате настилается черепица из одной партии. Игра с оттенками и комбинирование разных цветов допускается лишь при высоком профессионализме кровельщика.
