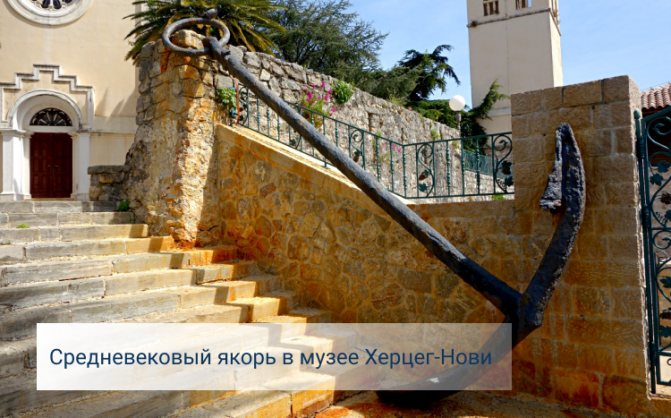

Я́корь (из германских языков, др.-шв. ankari «якорь», др.-исл. akkeri из лат. аnсоrа от греческого agkyra) — специальной формы литая, кованая или сварная конструкция, предназначенная для удержания корабля, подлодки, плота или другого плавающего объекта на одном месте за счёт взаимодействия с грунтом и связанная с объектом удержания посредством якорной цепи или троса. Усилие, которое якорь может воспринять, не перемещаясь и не выходя из грунта, называется держащей силой. Эффективность якоря оценивается коэффициентом держащей силы — отношением держащей силы к весу якоря.
Величина якоря у военных кораблей определяется по площади миделя судна (одна четверть погруженной части площади мидель шпангоута в футах, по русскому адмиралтейскому правилу, равна весу якоря в пудах); у коммерческих судов выработаны опытные отношения веса якоря к главным размерам судна (например как в правилах классификационных обществ — Ллойда, Бюро Веритас и т. д.) или же в зависимости от тоннажа судна. Правила эти дают вес якоря адмиралтейской системы; якоря без штока, как держащие сравнительно слабее, и хуже зацепляющие за грунт судна, делаются на 25—30 % тяжелее.
Устройство и классификация якорей
Русские названия частей якоря (в данном случае — адмиралтейского)
Основой конструкции якоря является продольный стержень — веретено, в верхней части которого имеется скоба для крепления якоря к якорной цепи, а в нижней рога, заканчивающиеся лапами с остриями — носками. Рога прикрепляются к веретену неподвижно (узел крепления — тренд) или на шарнире в коробке. Нижняя грань тренда называется пяткой. Некоторые якоря для повышения силы сцепления с грунтом имеют шток — стержень, ориентированный поперёк веретена[1].
По конструкции
По конструкции якоря разделяются на якоря с неподвижными лапами и якоря с поворотными лапами, по способу крепления на судне после съёмки судна с якоря — на заваливающиеся (со штоками) и втяжные (без штоков).
Классифицируют якоря преимущественно по числу рогов и лап. В качестве становых используются обычно двурогие якоря. К однорогим якорям относятся доковый и ледовый. Доковый якорь служит для долговременного закрепления плавучих доков и земснарядов(коэффициент держащей силы 10—12), ледовый якорь закрепляют за край полыньи при стоянке судна во льдах. Его масса не превышает 150—180 кг, а держащая сила определяется в основном прочностью льда и лапы якоря. К безрогим относится мёртвый якорь (в виде пирамиды, сегмента, грибовидный и винтовой). Безрогие мёртвые якоря употребляются для оборудования рейдов и гаваней (удержания швартовных бочек, буёв и т. п.). Якоря с числом лап от трёх до пяти в морской практике используют редко.
В настоящее время имеется множество систем якоря без штока, патентованных различными изобретателями; в общем все они схожи, представляя собой приспособление наподобие «кошки» (четырёхлапого якоря), у которой все 4 лапы соединяются между собой, вращаются на шарнире в плоскости одной пары лап; другая же пара настолько обрезана, что слегка лишь выступает от шарнира. Удобство якорей без штока в том, что они втягиваются в клюзы, не требуя сложных приспособлений для подъёма и уборки. Материалом для якоря раньше служило сварочное железо; в настоящее время предпочитается мартеновская сталь, позволяющая дёшево изготавливать якоря литыми.
Наиболее древний стандартизированный тип якоря — «адмиралтейский», состоящий из веретена (стержня) с лапами внизу и штока (поперечины) наверху, причём шток и лапы лежат в двух разных плоскостях, для того чтобы якорь не лёг плашмя на грунт и не скользил бы по последнему, не задевая его. На больших якорях этого типа шток делался деревянным, из нескольких частей, стянутых бугелями (прочными обручами).
Громоздкость такого якоря привела к тому, что сначала стали делать — при небольших размерах — шток железным, закрепляющимся при необходимости отдачи якоря — чекой на своём месте; при креплении же по-походному чека вынималась и шток крепился найтовом к веретену. В таком виде держатся на судах и поныне небольшие якоря — запасные, верпы и т. д.
Читайте также:
Якорь спускают на длинной цепи. Иногда на небольших судах её заменяют тросом, но около якоря всё равно ставят несколько метров цепи — это помогает правильно заглубить якорь.
По назначению
Становые (в носу) — для удержания судна на стоянке. Для удобства хранения становых якорей, их стали делать различной формы, позволяющей удобно их укладывать в носу судна — например якоря системы Мартина, Портера, Паркера, Холла и т. п. Система Мартина заключается в том, чтобы шток и лапы делать в одной плоскости, причём лапы делаются вращающимися, так чтобы якорь, лёгший плашмя, мог задеть своими лапами за грунт и при дальнейшем движении корабля лапы, поворачиваясь, всё более уходили в дно. Якорь Холла штока вовсе не имеет, а на лапах у него делается выступ, который, задевая за грунт, способствует вращению лап. С начала 20-х годов прошлого века было разработано множество типов становых якорей повышенной держащей силы (якоря Хейна, Ансальдо, Байерса, Матросова, LWT, AC-14 и т. п.), обеспечивающих безопасную стоянку судов в условиях сложных грунтов и сильных течений. Вес некоторых становых якорей (якорь Болдта) составляет около 30 тонн, они предназначены для крупнейших военных кораблей — авианосцев.
Вспомогательные (в корме) — для предотвращения разворота судна, стоящего на становом якоре, удержания судна лагом к ветру (стоп-анкеры, верпы).
Отдельная категория якорей — якоря для малых судов (клип-анкер, якорь-плуг, якорь Нортхилла и другие). Принцип квадрата-куба действует против таких судов, требуя большую (относительно тоннажа) держащую силу. К тому же на мели зачастую захламлённое дно — а значит, нужно освобождать застрявший якорь. На резиновых лодках опасно использовать обычный рогатый якорь. Многие из подобных якорей снимаются отдельным тросом —буйрепом.
Мёртвые — для длительного стояния на одном месте (буровые суда, маяки, буи). Мёртвые якоря часто устанавливают специализированными судами, а при съёме с якоря попросту бросают. В свою очередь, мёртвые якоря бывают направленными и круговыми, последние намного тяжелее.
Завозы — для удержания специализированных плавсредств наподобие земснарядов. Якорь устанавливается специальным судном (завóзней), зачастую на несудоходную мель, поэтому требуется хорошая держащая сила при малой массе. Часто завозы делают однорогими. К завозам относятся папильонажныеякоря, рассчитанные на надёжное удержание в широком секторе.
Некоторые типы якорей (якорь Брюса, грибовидный якорь), благодаря особенностям своей конструкции, могут быть становыми и мёртвыми.
Камень
Каменный якорь.
Вероятно, самым ранним и наиболее простейшим типом якоря был камень, обвязанный канатом. Такой тип якоря применяется и в наши дни на небольших рыбацких лодках, катерах и яхтах, особенно там, где дно плоское, каменистое и якорь с лапами совершенно бесполезен. Роль камня может выполнять любой массивный предмет.
-
Читайте также:
Малайский якорь
Малайский якорь
Появился приблизительно на рубеже 2-го и 1-го тысячелетий до н. э. в районе Южно-китайского моря. Изготовлялся из твёрдого дерева, отдельные части связывали канатом. На верху веретена привязывали груз — специально подогнанный камень. Поперечный шток находился внизу. Имел только один рог.
Китайский двурогий якорь
Китайский двурогий якорь.
Появился приблизительно в конце 1-го тысячелетия до н. э. Изготовлялся из прочного дерева, окованного железом. Шток расположен в нижней части.
Римский судовой якорь
Появился в конце 1-го тысячелетия до н. э. в Средиземноморье. По принципу действия аналогичен адмиралтейскому якорю. Отливался из бронзы или выковывался из железа. В верхней части под скобой для каната находился деревянный шток. Существовали и деревянные якоря сходного принципа, с тяжелым свинцовым штоком, который был необходим для затопления якорного каната. Якорь высоко ценился, на него наносились разные священные надписи.
Типы современных якорей
Заглубление бесшточного якоря
Подъём якоря без штока
Адмиралтейский якорь
Якоря, похожие на адмиралтейский, существовали до нашей эры. Однако название «адмиралтейский» якорь получил в 1820-е годы, после испытанийБританским Адмиралтейством якорей разного устройства и разной технологии ковки. Это тяжёлый кованый стальной якорь, со стальной скобой вверху и деревянным штоком под ней. Приблизительно до 1700 года шток состоял из одного куска дерева, а позже его стали изготовлять, как правило, из двух деревянных брусков, соединенных стальными полосами. Шток вставлялся в отверстие наверху веретена или охватывал его снаружи, как у римского якоря.
Главный плюс адмиралтейского якоря — прочное стабильное удержание. Но и минусов много. Это очень громоздкая конструкция, которая, будучи подвешенной у борта, опасна как для самогó судна, так и для проходящих поблизости. Так что якорь приходится переваливать через борт, а для компактности снимать шток. При меняющемся направлении ветра/течения цепь может намотаться на лапу, и якорь срывается.
-
Читайте также:
Якорь Холла
Якорь с лапами, поворачивающимися на оси. Оптимальный якорь на песчаных грунтах. Был наиболее распространён в XX веке, сейчас всё более вытесняется новыми и более совершенными конструкциями.
Якорь Денна[
Якорь Денна (англ. Denni`s anchor) — применяется в американском флоте. В отличие от якорей других типов его веретено упирается утолщённым концом в лапы, благодаря этому надёжность якоря не зависит от крепости соединительного болта, и в случае поломки последнего надёжность держания якоря не снижается.
Якорь Инглефильда
Якорь Инглефильда (англ. Inglefield`s anchor) — применяется в качестве станового якоря и верпа в немецком флоте. Он состоит из четырёхгранного веретена с двумя скобами, двух лап, скреплённых с веретеном сквозным болтом, вкладыша и скобы якоря. В скобы на веретене закладывается кат при подъёме. Вкладыш заставляет лапы углубляться в грунт и ограничивает их угол поворота. Для надёжности действия якорь необходимо отдавать с ходу.
Якорь Марреля[
Якорь Марреля (англ. Marrel`s anchor) — применяется во французском флоте. По своему устройству очень похож на якорь Инглефильда. Лапы якоря выделаны каждая в отдельности и скреплены с толстым болтом, пропущенным через нижнюю утолщённую часть веретена. Для забирания лап имеются специальные приливы.
Якорь Роджерса
Якорь Роджерса
Якорь Роджерса (англ. Roger’s anchor) — якорь адмиралтейского типа с маленькими заострёнными лапами и большими рогами. Шток выделывается из полосового железа с обухами по концам, служащими для уборки якоря. В тренде имеется сквозное отверстие для буйрепа. Якорь Роджерса хорошо держит в твёрдом грунте, но в мягком его держащая сила очень мала.
Якорь Сайкса
Якорь Сайкса (англ. Sykes anchor) — якорь, применяемый преимущественно в Великобритании. В якоре Сайкса вместо болта имеется шарнир, позволяющий лапам двигаться в любых направлениях.
Якорь Смита
Якорь Смита (англ. Smith’s anchor) — якорь без штока, применяемый в английском флоте. Веретено якоря Смита выделывается заодно с трендом. Лапы якоря Смита прикрепляются к концам свободно вращающегося в тренде сквозного болта. Угол поворота лап ограничивается приливами, упирающимися в тренд.
Якорь Дэнфорта
Якорь Дэнфорта
-
Читайте также:
Якорь Дэнфорта (англ. Danforth anchor) работает по принципу Якоря Холла, однако имеет отличную от него конструкцию. Отличие в том, что на этом якоре лапы сближены и у тренда есть шток. Он препятствует опрокидыванию якоря на бок при падении на грунт, являясь стабилизатором.
Якорь Матросова
Якорь Матросова
Якорь Матросова отличается от предыдущего тем, что имеет шток на нижних частях лап. Для придания якорю устойчивости в момент вхождения в грунт, на внешних кромках лап были сделаны приливы (выросты) с фланцами на концах.
Грибовидный якорь
Грибовидный, или зонтообразный, якорь начал применяться с 1850 г. в основном для длительного и прочного заякоривания плавучих маяков и прочих судов подобного рода.
Якорь-кошка
Для маломерных судов предпочтительным является складной якорь-кошка, который на больших судах может рассматриваться только в качестве вспомогательного ввиду небольшой удерживающей силы. Складывающиеся лопасти якоря-кошки минимизируют его транспортировочные размеры, что особенно приветствуется на небольших надувных лодках. Якорь-кошка пригоден для применения на практически любых грунтах. В торговой сети предлагаются якоря массой от 1,5 до 12 кг с дискретностью в 0,5 кг. Для небольших, водоизмещением 200—400 кг лодок, достаточно якоря-кошки массой 4-5 кг.
Плавучий якорь
Внешне выглядит как парашют, аналогичен по принципу действия, изготавливается из ткани. Спускается за борт и закрепляется на канате на носу судна. Назначение плавучего якоря — удерживать дрейфующее судно носом против ветра.
Входит в комплект спасательного плота.
Технические параметры якорей
Главная характеристика судового якоря – держащая сила. Так называется минимальное усилие, достаточное для срыва якоря с дна. Особенно важна эта характеристика для становых якорей. Они обязаны не только прочно закрепляться в грунте, но и легко отрываться от него при выбирании. Кроме того, надежно и безопасно крепиться в походном положении. И не быть слишком дорогими, ведь якорь достаточно часто остается на дне в случае обрыва цепи.
Держащая сила зависит еще от морского дна, скрытого от глаз толщей воды. Оно может быть песчаным, галечным, глинистым, каменистым или находиться под сплошным толстым слоем водорослей. Данный фактор нужно обязательно учитывать при постановке на якорь. Типы грунтов у постоянных стоянок указаны в лоциях, но в неизвестных местах возможны крайне неприятные сюрпризы.
Держащая сила якорного устройства
Держащая сила якоря — это сила, которая приходится на единицу его веса и должна быть приложена для того, чтобы вырвать якорь из грунта в момент, когда веретено якоря расположено горизонтально. Относительная величина приходящаяся на единицу массы якоря, служит для сравнения различных конструкций якорей[2].
Удерживающая способность якоря — это сила, удерживающая корабль, который стоит на якоре, от перемещения под воздействием ветра и течения. Удерживающая способность якоря определяется произведением держащей силы якоря на его вес[3].
Держащая сила якорного устройства (Т) зависит от типа якоря, характера грунта и длины вытравленной якорной цепи. Она складывается из держащей силы якоря kРяк и держащей силы участка якорной цепи fРяц, лежащей на грунте:
T=kРяк + fРяц
где: к — коэффициент держащей силы якоря (зависит от типа якоря и характера грунта; для якоря Холла к ≈ 2 для большинства грунтов, якоря Матросова 6-11, адмиралтейского 3-6[2]);
- Ряк — вес якоря в воде;
- f — коэффициент трения цепи о грунт (f ≈ 0,3 для большинства грунтов);
- Ряц — вес якорной цепи, лежащей на грунте: Ряц = рl; р — вес одного метра якорной цепи в воде, l — длина якорной цепи, лежащей на грунте :
p≈0,18d
d — калибр цепи (мм). Наибольшей держащей силой якорь обладает, когда его веретено лежит на грунте (поднятие веретена над грунтом на 15° вдвое уменьшает держащую силу якоря). Поэтому для обеспечения наибольшей держащей силы якоря длина вытравленной якорной цепи должна быть такой, чтобы в любых условиях веретено лежало на грунте.
Как выбрать якорь для яхты
Якорь – важный элемент оборудования яхты. При его выборе следует руководствоваться следующими принципами:
- Якорь должен быть компактен и удобен при хранении.
- Устойчив к коррозии.
- Удерживающая сила выбирается в соответствии с массой яхты.
- Качество удержания на разных грунтах.
- Соответствие госстандартам. В случае аварии с использованием самодельного якоря страховая компания получит повод для отказа в выплате возмещения.
Обратите внимание на профилактику якорных устройств, которую проводят наши мастера.
Не рискуйте и оснащайте любимую яхту только сертифицированными якорями проверенных производителей. И чувствуйте себя в безопасности на любой стоянке в любую погоду.
Возврат к списку
Изобразительное искусство
Издательская марка Альда Мануция
В раннехристианском искусстве якорь являлся символом надежды. Его изображение можно было встретить вкатакомбном искусстве, а также на монетах. Источником для возникновения такого образа было Послание к евреям Апостола Павла (Евр. 6:18-19). Якорь — атрибут персонифицированной Надежды, а также святых Климента, папы Римского и Николая Мирликийского. Якорь, обвиваемый дельфином, вместе с девизом Festina lente («Торопись медленно» — популярная христианская максима), был распространённой эмблемой, появлявшейся на монетах со времён правления императора Тита[5].
Требования Регистра судоходства
Особенно бурно российский флот начал развиваться в начале ХХ века, и существовавшая на тот момент классификация судов перестала отвечать требованиям безопасности. Поэтому в 1913 году было образовано национальное классификационное общество «Русский регистр», которое в советской истории стало называться Регистр СССР, а сейчас — Российский морской регистр судоходства (РС). В его задачи входит обмер и классификация судов и плавучих сооружений, ведение их реестров, наблюдение за ними и технический надзор.
По требованиям Регистра морские суда должны иметь два рабочих становых и один морской якорь запасной. При этом длина каждой цепи должна быть не менее двухсот метров, предусмотрена запасная якорная смычка. А также два соединительных звена и концевая скоба. Якорное устройство корабля предусматривает механизмы, мощность которых позволяет выбирать якоря не более чем за полчаса. Подлежат надзору Регистра составные элементы якорного устройства.
Стопорные и крепежные элементы
Стопоры крепят, препятствуют самопроизвольному вытравливанию и удерживают в натянутом положении цепь и якорь в клюзе. Они могут быть стационарными или переносными: цепными и палубными.
По конструкции стопоры бывают винтовые кулачковые или с закладным звеном. Эксцентриковые стопоры устанавливаются на малых судах. Цепные стопоры – это короткие смычки, которые пропускаются через якорную скобу и крепятся к обухам на палубе двумя концами.
Якорные клюзы, которые служат для уборки якоря и якорной цепи, могут быть обычными, сварными или литыми для транспортных и промысловых судов; открытыми в виде массивной отливки с желобом на низкобортных судах; с нишей в бортовой обшивке на пассажирских судах, судах ледового плавания, позволяющие убирать якорь заподлицо с обшивкой, тем самым снижая риск его повреждения.
Параметры якорной цепи
Основные параметры якорной цепи – это калибр, категория прочности, механические нагрузки на разрыв и пробная теоретическая масса. По конструктивным параметрам звенья якорной цепи бывают с контрфорсом и без него.
По прочностным характеристикам, которые зависят от калибра, материала и способа изготовления, цепь якорная может быть нормальной, повышенной или высокой прочности. Цепи могут отличаться и по способу изготовления самих звеньев и распорок.
Соответствие стандартам производства – обязательное условие изготовления якорных цепей. Например, цепь якорная ГОСТ 228-79 – изделие с распорками, которое изготавливается из углеродистых и легированных сталей, обладает утвержденными механическими свойствами, имеет степень прочности трех категорий и калибр основных звеньев с распоркой от 11 до 178 мм.
Качество механизмов, узлов и отдельных деталей якорных устройств, в том числе цепей, — это не только надежность и сохранность судна, но и гарантия безопасности, а иногда и жизни людей на его борту.
Основные элементы якорной цепи
Главный элемент якорной цепи – это звено, которое изготавливается из сваренного кузнечной сваркой стального прутка с чугунным контрфорсом или отлитое вместе с распоркой из мягкой прокатной стали.
Смычки якорной цепи соединяются соединительными скобами, простыми или патентованными, наиболее распространенной из которых является скоба Кентера. Простые скобы не застрахованы от самопроизвольного открывания. Кроме того, при их использовании концевые звенья смычек выполняются без контрфорсов и имеют большие размеры, чем обычные звенья.
Скоба Кентера похожа на обычное звено, только разъемное. Две половинки скобы соединяются в замок и удерживаются распоркой, в которую вставляется под углом шпилька со свинцовой пробкой.
Вертлюг, который предохраняет якорную цепь от скручивания во время стоянки на якоре, как правило, представляет собой конструкцию из собственно вертлюга, концевого звена и двух усиленных звеньев между ними.
Усиленное звено – с контрфорсом, меньшее по размерам, чем концевое, но большее, чем обычное звено. Скоба якоря заводится в проушину веретена якоря, она же соединяется с концевым звеном вертлюга якорной скобой, повернутой к нему спинкой.
