Триммер из болгарки: своими руками, самодельный, для травы, как сделать

Из болгарки

Болгарка есть у каждого мастера. Это самый подходящий инструмент для создания триммера. В отличие от магазинных устройств он сильнее по мощности и имеет хорошие обороты. Рассмотрим, как изготовить триммер из болгарки своими руками, порядок работ:

1. Вначале готовят скобу. Она предназначена для обхвата корпуса болгарки. Металлическую пластину прикладывают к корпусу и сгибают.
2. С двух сторон корпуса находятся резьбовые отверстия, в которых крепится перекидная ручка. К ним прикрепляют скобу триммера.
3. В скобе с двух сторон просверливают отверстия таким образом, чтобы они соответствовали проемам, находящимся на корпусе инструмента. Для точности на детали делают пометки маркером, зажимают ее тисками и сверлят.
4. Затем к скобе приделывают направляющую. Ее размер должен соответствовать длине корпуса или быть немного короче. Направляющую прикрепляют сварочным аппаратом, остатки окалины сбивают. Деталь шлифуют щеткой по металлу.
5. Из металлической трубы изготавливают ручку (штангу). Чтобы ручку закрепить под уклоном, кончик трубы срезают под скос. Готовую ручку приваривают к конструкции, окалину сбивают и деталь зачищают щеткой.
6. Чтобы прикрепить инструмент, нужно открутить защитный диск болгарки.
7. Затем самоделку устанавливают на колеса. Для этого можно позаимствовать колеса от тележки или детской коляски с кронштейнами.
8. Вначале монтируют болгарку, затем колесо с кронштейном. Все закрепляют болтом. С другой стороны делают такой же крепеж.
9. Режущий узел изготавливают из стального троса. Подойдет капроновый провод, предназначенный для триммеров. Его продевают сквозь зажимную гайку и отверстие для ключа по методу крест-на-крест. Затем гайку закручивают вместе с тросами.
10. Провод фиксируют изолентой.

По технике безопасности рекомендуется изготовить для устройства защитное приспособление. Кожух для болгарки делается из алюминиевого листа или тонкой жести.

Плюсы и минусы полученного устройства

Обозначенное устройство имеет целый ряд неопровержимых плюсов:

• экономия денег на приобретении готового комбикорма;
• экономия на покупке готовой зернодробилки;
• болгарка остается применимой для предстоящего использования по прямому предназначению;
• внедрение в работе старенькых ненадобных вещей.

Не лишена самодельная зернодробилка и неких недочетов. К ним относятся:

• очень маленький помол зерна за счет больших оборотов УШМ;
• сложность четкого выполнения отверстия на ножике для предотвращения вибрации;
• пыль от помола плохо сказывается на длительности срока службы болгарки.

Устройство совершенно подойдет тем, кто имеет в собственном распоряжении неиспользуемую болгарку, к примеру, неловкого поперечника. Если в хозяйстве только одна высококачественная дорогая УШМ, рекомендуется направить внимание на приобретение готовых зернодробилок.

Другие варианты

Есть множество других агрегатов, из которых можно изготовить триммер для травы. В качестве основы используют пылесос, дрель или бензопилу.

Из пылесоса

При изготовлении самодельного триммера из двигателя пылесоса последний монтируют на штангу. Ножи устанавливают на вал двигателя и закрывают их защитным кожухом. Вместо ножей можно использовать металлический диск с леской. Двигатель также закрывают кожухом, это защитит его от пыли и грязи. Чтобы создать дополнительное охлаждение, нужно установить охлаждающее устройство. Его изготавливают из диска с выгнутыми лопастями (вентилятор) и монтируют его под шайбу, через которую проходит леска для триммера. Воздух внутрь попадает сверху через шланг и охлаждает двигатель.

Из дрели

Если нужно быстро сделать триммер, то в этом поможет дрель. Для этого из металлической пластины изготавливают нож и затачивают его. Затем в центре проделывают отверстие, вставляют болт и фиксируют гайкой. Готовый нож вставляют в патрон дрели и аккуратно зажимают.

Такая конструкция опасна для пользователя, поэтому на дрель крепят защитный кожух.

Его изготавливают из пластиковой трубы и надевают на корпус инструмента.

Из бензопилы

Так как двигатель бензопилы тяжелый, то из него нельзя сделать триммер с нижним приводом, но можно изготовить газонокосилку на колесиках. Процесс изготовления:

1. Вначале из уголка 25×25 мм делают тележку. Ее размеры — 500×600 мм.
2. По углам конструкции устанавливают колеса.
3. Газовый трос и топливный шланг удлиняют.
4. Шину и штурвал откручивают. Из водопроводной трубы делают ручку, на которую монтируют штурвал.
5. При установке двигателя на раму вал должен располагаться в нижней части конструкции. При этом редуктор находится с разворотом в 90°C.
6. Затем на вал инструмента монтируют режущий узел.

Инструмент готов. Чтобы с ним легче работалось, можно приобрести в магазине плечевой или ранцевый ремень для триммера.

Возможные вариации самодельного триммера

В заводском триммере в качестве режущего элемента используют 1,5 мм леску. Можно ли ее применить в самодельном устройстве? Да, только для ее установки понадобиться дополнительное крепление. Кроме того, стоит принять во внимание, что леску постоянно нужно будет удлинять или менять.

Диск пилы. циркулярки, в свою очередь, отлично крепится на штатный вал и не нуждается в замене. Даже точить его необходимости не возникнет. При попадании его на камень сразу же слышен очень резкий звук. Если диск сразу же отводить в сторону, то ничего не произойдет.

Вариант второй. заменить диск металлической проволокой. Увы, и она себя не оправдает. Болгарка дает порядка 11 тысяч оборотов в минуту. При одевании проволоки сразу же начинается сильная вибрация, ручка тяпки просто из рук выскакивает. Кроме того, весь этот процесс сопровождается ужасным шумом.

Польза подобного триммера очевидна. Однако для сомневающихся еще один аргумент: болгарка остается абсолютно функциональной, и в любой момент ее можно снять и использовать по прямому назначению. Два в одном, как говорится.

Как сделать триммер своими руками

Вопрос о том, как сделать триммер своими руками, всегда актуален среди владельцев частных домов с небольшим земельным участком. Аккуратный и ухоженный газон возле дома, это не только красиво, но ещё и безопасно в плане отсутствия клещей на нём.

О том, как избавиться от клещей на дачном участке рассказывалось ранее, сегодня же будет рассмотрен вопрос — как сделать триммер своими руками из самых подручных для этого средств.

Сегодня в продаже можно встретить различные варианты триммеров, работающих как от электричества, так и от бензина. Однако не всегда есть возможность купить триммер, да и в большинстве, случае он не так уж и нужен.

Как сделать триммер из дрели и болгарки

Для того чтобы сделать триммер из дрели много материалов и инструментов не понадобится. Не нужно будет также разбирать дрель, для того чтобы сделать из неё ручной триммер своими руками.

К тому же, заменой дрели может послужить аккумуляторный шуруповёрт, который может быть подсоединён к автомобильному аккумулятору для увеличения продолжительности работы триммера.

Изготовление триммера из дрели своими руками

Основные требования к самодельному триммеру в первую очередь предъявляются к его безопасности. Нож самодельного триммера очень острый, поэтому наличие защитного кожуха на триммере является обязательным условием.

То же самое относиться и к рукоятке триммера, на которой будет зафиксирована дрель. Рукоятка должна быть выполнена из прочных материалов, можно конечно и из древесины, однако лучше использовать для этих целей алюминиевую трубу.

Кроме этого, работать с триммером после его сборки должно быть не только максимально безопасно, но и удобно. Поэтому обязательно следует подогнать держатель триммера под свой рост, может быть, установить на него дополнительную рукоять сбоку и т. д.

Сначала подготавливается рукоять триммера, на которой следует закрепить дрель. Для фиксации дрели нужны будут длинные болты и металлические хомуты. Обязательно провод питания дрели должен быть примотан к ручке триммера. Нельзя чтобы провод болтался и представлял собой опасность при попадании его под режущий элемент триммера.

Как сделать нож для триммера: материалы

Нож самодельного триммера крепиться к дрели гайкой и болтом, который зажимается в патроне. Обязательно перед этим нужно не забыть и установить на триммер защитный кожух, чтобы обеспечить собственную безопасность во время скашивания травы.

Нож для триммера может быть сделан из инструментальной стали или из другого очень прочного материала. Следует знать, что чем меньше будет по толщине нож триммера, то тем лучше он будет справляться с резкой травы. Длина ножа триммера зависит в первую очередь от защитного кожуха и ширины захвата скашиваемой травы. Чаще всего длина ножа триммера не превышает 30 сантиметров.

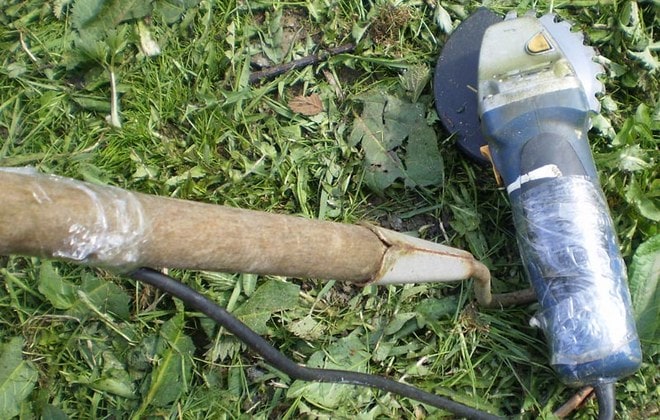

Триммер из болгарки своими руками

Вопрос о том, как сделать триммер из болгарки своими руками, решается примерно таким же самым образом, как и вышеописанное изготовление триммера из дрели. Здесь существует лишь небольшое отличие в креплении болгарки к держателю. В качестве ручки для триммера может быть выбрана металлическая труба, к которой на конце нужно приварить пластину с отверстием для фиксации болгарки болтом.

Небольшие изменения коснулись и ножа самодельного триммера. В случае с использованием болгарки, здесь нож не в виде длинного прямоугольника. Нож самодельного триммера из болгарки сделан из диска по бетону, с предварительно срезанными острыми гранями, которые как раз и предназначены для скашивания травы.

Вопрос о том, как сделать триммер из дрели или болгарки вполне решаем и самостоятельным путём Главное не забывать о технике безопасности и тщательным образом изучить данный вопрос.

Только после этого, можно смело браться за изготовление триммера своими руками.

Производство ручной косилки из пылесоса

Полностью реально сделать триммер

из старенького пылесоса. В этом случае движок придется извлечь из корпуса и в таком виде укреплять к держателю одним из 2-ух вероятных методов. 1-ый вариант описан в прошлом пт – из металла свариваются крепежи по размеру мотора. Защитный кожух вновь можно сделать из пластмассовой бутылки.

Но есть и 2-ой метод крепления мотора. В силу того, что движок больше по размерам и тяжелее, комфортно поместить его на конструкцию с колесами, к примеру, от старенькой коляски. Как указывает практика, держать на весу за счет мышечной силы триммер, сделанный из пылесоса, очень мучительно и неловко. Самодельная головка для крепления ножика в этом случае не пригодится. Мотор в пылесосе обустроен вентилятором, убрав который освобождается место для установки режущего элемента. Последний делается по аналогии с описанием для триммера из дрели.

Триммер из болгарки. Инструкция и схема с пояснениями

Триммер из болгарки . В любой момент болгарка с лёгкостью превращается в косилку , и наоборот .Для косилки нужно добавить удлинитель или мягкий двойной провод сечением 2,5, розетка , выключатель и вилка . Разрезать провод со стороны розетки 30 см и вставить выключатель (желательно от дрели , болгарки той же мощности)

В моём случае пользоваться болгаркой я не буду , поэтому убрал часть корпуса болгарки с кнопкой , чтобы уменьшить размеры .

Главное надо закрыть все отверстия для охлаждения , я заклеил их скотчем, а корпус- частью от пластиковой бутылки .

Так как вентиляция закрыта ,то надо не перегружать .

Все детали косилки собраны из подручных средств , корпус и ручка взята с отопительной 15-й трубы , крепление с болгаркой стальная пластина от 2 до 3 мм , согнута под углом 90 гр., и приварена к трубе под углом 45гр.

Ручка (уголок трубы) 90гр. крепится к корпусу болтом резьба М10 и можно регулировать под рост , за него же цепляется ремень.

Все размеры на фото крепления указаны для болгарки с диском на 180 . Поэтому отверстия для болтов надо подгонять под размеры корпуса болгарки.

Выключатель перенёс на край корпуса, добавив 1,5м. медного провода 2,5сеч., и закрепил изолентой предварительно изолировал (вставил в камеру с велосипеда)

Самое главное и сложная деталь В моём случае — это крепление лески . Уменя ушло несколько месяцев на тесты различных версий креплений , чтобы добиться желаемого результата . Крепление делается из двух старых алмазных дисков по камню . вырезается болгаркой серцевина диска как на фото.

Стачиваем ещё углы затем эту сердцевину диска ставим на болгатку , и сильно не давим ,точим об наждачный камень до круга ф90мм. 2шт.

Отмечаем диаметр 50мм. на одной и сверлим отверстия как на фото .Отверстия 4,5 и 3,5 это для лески 4 и 3 диаметра . Можно просверлить и 2,5 для лески 2,5 . Крепим леску как на фото , леску 18см. вставляем в отверстия и загибаем .

Длинный край лески должен быть между двух дисков , эажимаем гайкой посильней ( гайку переваорачиваем) .

Триммер (электрокоса)

Чтобы самостоятельно собрать триммер необходимо:

• Из шуруповёрта вынуть моторчик и прикрепить его к заглушке.
• Припять провода и протянуть их через трубу, длиною около 2 метров.
• В трубе сделать отверстие и вмонтировать в него кнопку включения триммера.
• Ножи из лезвий прикрепляют к электромоторчику.
• В качестве защитного козырька подойдёт дно пластикового ведра.

Обратите внимание! Для создания хорошо функционирующего триммера нужно брать моторчик мощностью не менее 0,5 кВт.

Необходимые материалы и инструменты

Такое устройство, как электрокосилка своими руками, не является предметом первой необходимости. Но наличие подобного инструмента дома позволит существенно сэкономить трудозатраты при покосе травы. Очень простые газонокосилки можно изготовить даже из электромотора. Они включают в себя те же детали и функциональность, что и заводские аналоги.

Газонокосилки на электромоторе включают в себя:

• электрический мотор или приводной механизм, с помощью которого вращаются насадки-лезвия;
• основу каркаса, на котором будут держаться все детали механизма;
• защитный щиток;
• ручка, с помощью которой производится управление механизмом;
• ножи-лезвия;
• 2−4 колеса;
• кнопка включения и выключения механизма;
• шнур питания;
• ёмкость для сбора травы или её удаления.

Необходимо постоянно соблюдать безопасность работы, и поэтому нужно вмонтировать элемент экстренного и автоматического отключения электрокосилки.

У всех электрокосилок принцип работы одинаковый. После подачи напряжения в электромотор его вал начинает вращаться. А так как на валу закреплены ножи, то они и режут траву на высоких оборотах электродвигателя.

Выбор подходящего двигателя

В качестве мотора для газонокосилки можно использовать двигатель:

• из пылесоса;
• из стиральной машины;
• из болгарки;
• из триммера.

Если нужно выкашивать небольшие площадки, то в самый раз будет двигатель от старой дрели. Её не нужно даже разбирать, достаточно просто закрепить в вертикальном положении.

Газонокосилку своими руками из стиральной машины или пылесоса советского образца можно сделать без особых усилий. В них есть все необходимые детали. Оптимальным вариантом для покоса травы возле дома считается электромотор с мощностью 0.5 киловатт, а рекомендуемое число оборотов составляет около трёх тысяч. От скорости мотора, а соответственно его лезвий, зависит качество работы и кошение травы.

Чем длиннее ножи устройства, тем с меньшим числом оборотов можно его использовать из-за возрастания линейной скорости. Но его мощность должна увеличиваться для того, чтобы бороться с возрастающей нагрузкой. На практике доказано, что для домашних нужд достаточно устройства с мощностью один киловатт и оборотами двигателя полторы тысячи. Причём рабочая плоскость составляет полметра. В том случае когда мощность двигателя меньше этих показателей, то регулярно нужно подтачивать лезвия для получения желаемого результата.

Если в хозяйстве нашёлся только мотор на три фазы, то к такой конструкции нужно добавить пусковые конденсаторы. Они должны соответствовать ёмкости двигателя. Чертежи газонокосилки из болгарки или других исходных материалов можно с лёгкостью найти в интернете или специализированной литературе.

Дополнительные материалы для конструкции

Для непосредственного скашивания травы предназначены ножи. Для того чтобы их изготовить собственноручно, нужно подготовить пластины из стали длиной до 45 сантиметров, шириной 3−4 сантиметра, а толщиной 2−3 миллиметра. Тонкие ножи лучше и качественнее косят траву, а толстые являются более долговечными.

Они могут быть изготовлены в трёх вариациях:

1. Одна полоса, которая имеет ровно по центру отверстия, и заточенные грани с нужных сторон. Её длина должна быть от тридцати до пятидесяти сантиметров.
2. Конструкция, состоящая из двух частей, которые крепятся на сплошном ребре, фиксируется с помощью болтов.
3. Заточенный диск.

Для экономии средств колёса и материал для ручек можно взять со старой детской коляски. Выбирая диаметр колёс, необходимо учитывать, что расстояние между землёй и лезвием должно быть не более 5 сантиметров. При возможности нужно сделать регулировку высоты посадки газонокосилки. Когда режущая часть аппарата состоит из двух элементов, то улучшаются показатели манёвренности, а если из 3−4 — то надёжности. Такие колёса можно также изготовить из фанеры и вмонтировать на вал с подшипниками.

Кожух для защиты от лезвий можно сделать из фанеры, стальной бочки или корпуса старой стиральной машины. Причём в таком элементе газонокосилки нужно сделать отверстия для нормального функционирования электродвигателя и поступления в закрытую часть газонокосилки воздуха.

Корпус стиральной машины можно также использовать для создания кожуха вокруг лезвий. Лонжероны для мотора изготавливаются из фанеры или листа стали. Шнур для подключения аппарата в сеть нужно выбирать с учётом мощности мотора. Как вариант можно его взять со старых приборов.

Для того чтобы сделать нож для газонокосилки своими руками, а также все другие элементы конструкции, нужно заранее подготовить требуемые материалы:

• электрическая дрель;
• молоток;
• болгарка с диском;
• лобзик с набором пилок;
• карандаш;
• рулетка;
• плоскогубцы;
• тиски;
• наждачка;
• отвёртка;
• сварка;
• провода;
• кнопка включения и выключения;
• набор болтов и гаек;
• уголки;
• деревянные бруски.

Как альтернативу болгарке или электролобзику можно использовать ножовку по металлу или по дереву, но с небольшими зубами. И также специалисты всегда рекомендуют делать чертёж изготовляемого аппарата, чтобы иметь представление о будущей конструкции.

Садовый измельчитель из стиральной машины

Старая стиральная машина советского производства с металлическим корпусом – это техника, содержащая в себе практически все необходимые детали для сборки садового шредера. Потребуются только ножи с крепежом, а также провод на удлинитель.

Чтобы изготовить режущую насадку, можно воспользоваться старой пилой по дереву.

• угловая шлифовальная машина;
• плоскогубцы;
• гаечные ключи;
• отвертка;
• электродрель;
• молоток;
• рулетка с маркером.

Двигатель стиральной машины имеет небольшую мощность (у разных моделей разную), указываемую в инструкции к бытовой технике либо на табличке электромотора. Из-за того, что обычно ее значение не превышает 500 ватт, с помощью создаваемого агрегата можно будет перемалывать только солому или траву.

Шредер из стиральной машины изготавливают так.

• Обрезают корпус машинки по высоте, чтобы было удобно работать с агрегатом.
• Сбоку внизу вырезают в нем прямоугольное отверстие болгаркой шириной 20 см, а высотой – 7 см, предназначенное для выброса перемолотых растений.
• Вокруг прорези делают из жести подобие кожуха, который будет направлять травяную массу в емкость для сбора, предотвращая при этом ее разлетание по сторонам.
• Делают ножки.
• Прикрепляют корпус к подставке.
• На валу электродвигателя сверлят 2 отверстия диаметром по 7 мм. Затем на него насаживают втулку с резьбой, а также отверстиями на конце длиной более 5 см, фиксируя ее болтами.
• Под дном короба крепят электромотор с помощью шпилек с гайками.
• Внутри кожуха закрепляют на втулке ножи, располагая их выше отверстия для выброса травы или на одном уровне с ним.
• Короб прикрепляют сваркой либо болтами к подставке.

В результате получится техника, подобная показанной на фото ниже.

Пусковая кнопка подойдет от переделанной стиральной машинки. Нужно только позаботиться о том, чтобы подсоединить достаточной длины удлинитель.

Устройство и работа траворезки из стиральной машинки современного образца показаны в видео

Принципы работы электродвигателя

Подобный двигатель может быть как однофазным, который работает от обычной сети, и трёхфазным, нуждающимся в дополнительном электричестве. Подключая электромотор, нужно всегда помнить о личной безопасности. Для двигателя, работающего на одной фазе, должна быть обязательно установлена защита УЗО, а трёхфазный мотор должен иметь соответствующие конденсаторы.

Для домашней газонокосилки можно использовать также дрель с оборотами до трёх тысяч. Собирая конструкцию, необходимо правильно выбрать мощность сенокосилки к её прокосу. Смонтированная на основе или платформе аккумуляторная или электрическая дрель будет качественно выполнять свои задачи, и трава будет покошена.

В процессе работы не следует забывать об интервалах работы, поскольку нужно давать мотору время для отдыха во избежание перегрева. Такой инструмент легко очистит территорию от травы и придаст газону привлекательный вид. Платформа, на которую устанавливается двигатель, должна быть оптимальных размеров, чтобы можно было скосить траву возле стены.

Разновидности двигателей для сборки самоделок

В качестве привода для самоделок используют электрические и бензиновые двигатели, снятые с неиспользуемой техники. Каждый их этих двух вариантов имеет свои достоинства с недостатками. Модели с двигателем внутреннего сгорания удобнее тем, что при их эксплуатации не нужно наличие питающей электросети поблизости. Но в целом они обходятся дороже и имеют более сложное устройство, чем их аналоги, оснащенные электромотором. Поэтому легче сделать электрическую технику, вдобавок более компактную.

Максимальная толщина срезанных сучьев, которые способен перемолоть измельчитель веток, зависит от мощности установленного на него электродвигателя и характеристик ножей.

• Модели с мотором до 1,5 кВт мощностью способны перемалывать палки до 20 мм диаметром. Они предназначены для работ с низкой степенью интенсивности.
• Если установлен электрический двигатель от 3 до 4 кВт, то такие агрегаты могут измельчить ветки уже толщиной до 40 мм.
• Более мощные электромоторы (свыше 4 кВт) используются, чтобы сделать шредер для дерева диаметром 7-15 см.

Приводом последней категории оснащают технику, если нужно постоянно выполнять большие объемы работ, связанные с переработкой отходов различной толщины.

Для создания самодельного шредера можно воспользоваться электромоторами от болгарки, стиральной машинки, триммера. Они должны быть приспособлены к работе от стационарной сети напряжением 220 В. Чтобы в домашних условиях измельчать материал максимально большей толщины, рекомендуется оснащать шредер электромотором на 1500 об/мин мощностью около 3,5 кВт. Данному параметру у двигателей внутреннего сгорания соответствует 5-6 лошадиных сил.

Пошаговая инструкция по сборке

В зависимости от исходных материалов для электрогазонокосилки такие этапы будут отличаться. Одним из самых распространённых вариантов является сборка косилки из старой стиральной машины. Будет полезным рассматривать пошаговую инструкцию именно по созданию подобного аппарата.

Действия должны происходить в такой последовательности:

1. Изготовление каркаса или лонжеронов под двигатель будущей конструкции. Делать его нужно из металлического или стального листа 500 на 500 миллиметров.
2. В центральной части листа следует высверлить отверстие под вал электрического двигателя.
3. Снизу металлического листа (лонжеронов) приваривают уголки по периметру. А также их можно закрепить болтами.
4. Потом необходимо установить колёса. Их можно сделать самостоятельно из фанеры или дерева, или снять со старых приборов. Размещаются они на вал (металлическую ось).
5. После этого мотор нужно закрепить на платформе. Для этого его либо следует приварить на заранее вмонтированных металлических уголках, или просверлить отверстия для имеющихся дырок в самом моторе, а потом скрепить болтами.
6. Дальше требуется установить ручку для управления конструкцией.
7. Под платформу монтируется защитный кожух для управления.
8. Устанавливается металлический нож (самодельный или готовый). Крепится он на вал электродвигателя.
9. Для защиты мотора от травы необходимо вмонтировать консервную банку на его вале.

Все механические части собраны. Дальше нужно приступать к электрической схеме конструкции.

Для этого необходимо:

• установить включатель и выключатель в удобном месте возле ручки аппарата;
• подсоединить кабель питания с вилкой;
• монтаж УЗО.

Ёмкость для сбора травы нужно устанавливать в самом конце. Её делают в виде коробки или мешка.

Покрытие ножей с помощью кожуха является обязательным, так как это позволит повысить безопасность во время работы. Такую защиту нужно делать и для мотора во избежание попадания мусора и его долговечности, а также стойкости.

Травокосилка на основе бензопилы

Бензопила – это инструмент, любимый в народе. Для нее создали огромное количество съемных агрегатов – от насадки культиватор до бура. Существуют и другие варианты ее использования. Одним из них может быть триммер, а точнее — газонокосилка на колесах, так как большой вес не даст держать такую сборку в руках.

Тележка

Исходя из размеров инструмента, делается тележка. Она может выглядеть в форме металлической рамки с колесами по углам и ручкой для перемещения. Наиболее удобное количество колес, по отзывам специалистов, – 4. Это улучшает маневренность. Внутрь крепится бензопила со снятым штурвалом и шиной так, чтобы вал оказался смотрящим вниз. На ручку будущего триммера крепится штурвал и удлиняется трос для возможности заводить устройство, не наклоняясь.

Механизм кошения

Наибольшая сложность в изготовлении травокосилки из бензопилы заключается в механизме кошения. Чтобы его сделать, потребуется сварить специальную насадку. Для этого нужно взять две металлических трубы длиной 40 см и диаметром 50 и 58 мм. Трубка меньшего диаметра приваривается к звездочке двигателя. После этого она вставляется внутрь большей по диаметру трубы и крепится болтами с контргайками. Это делается для того, чтобы была возможность регулировать высоту ножей. Если эта опция не требуется, можно обойтись одной трубой.

Ко второй части трубы приваривается нож. В силу высокой производительности двигателя можно сделать режущий диск из металла толщиной 4 мм и диаметром до 180 мм. К диску крепятся болтами ножи длиной 120 мм и шириной 30 мм. Отличным материалом для их изготовления послужит старая двуручная ножовка. Подобный режущий блок подойдет для высокой и густой травы — мощности двигателя хватит, чтобы с ней справится, а ножи при этом не будут быстро тупиться и приходить в негодность.

Усиленная конструкция с двумя ножами

Чтобы увеличить ширину обрабатываемого участка за один проход, можно сделать конструкцию с двумя ножами. В этом случае к коленчатому валу крепится шкив или звездочка. Используя ранцевый ремень или велосипедную цепь, передается крутящий момент на вал ножа. При этом режущие части разносятся спереди по бокам. А каркас в данном случае выполняется так, чтобы до передних колес режущие элементы не доставали. Они крепятся с помощью подшипников и также имеют шкив или звездочку.

Звездочка и шкив подбираются таким образом, чтобы вращение ножей осуществлялось со скоростью 500 оборотов в минуту – это обеспечивает ровный срез. Угол заточки ножа оптимально делать 60 градусов, в противном случае его потребуется часто подтачивать заново. Длина ножей подбирается, исходя из ширины несущей конструкции, таким образом, чтобы при вращении между ними оставался минимальный зазор. Противоположная острию часть загибается под небольшим углом, что делает ее своеобразной лопастью. Это дает обдув – трава не будет налипать. Нож не следует крепить намертво, чтобы при попадании камней он менял свое положение, так как проще вернуть его на место, чем выполнить ремонт двигателя или вала.

Совет! Чтобы правильно собрать косилку из бензопилы, рекомендуется посмотреть тематические видео, так как конструкция здесь сложнее, чем у предыдущих моделей.

Конструкция из болгарки

Способов создания подобного аппарата довольно много. Самый простой — это её прикрепление болтами к заранее подготовленной платформе или основе.

Наиболее распространённый вариант — это сборка такой самоделки, используя детскую коляску.

Для этого необходимо:

• Разобрать коляску, но оставить основу с колёсами.
• Подготовить доску, которая будет ложиться на оси колёс.
• Зафиксировать её.
• Прикрепить к доске болгарку стяжками или хомутами.
• На болгарку нужно установить лезвия или леску.
• Прикрепляют включатель к ручке.

Такую конструкцию можно оснастить защитным кожухом для того, чтобы трава не разлеталась в стороны, или ёмкостью для сбора отходов.

Мастера-самоучки за всю историю уже придумали очень много моделей самодельных машин. Они рознятся за формой сборки и сложностью конструкции. Более продвинутые модели имеют функцию регулировки высоты покоса и т. п. Делать косилку своими руками нужно так, чтобы безопасность была превыше всего. Кнопку включения механизма нужно устанавливать таким образом, чтобы аппарат выключался сразу же после её отпускания.

Переделка шуруповерта в болгарку

Если угловая шлифовальная машинка сломалась либо она вообще отсутствует, то ее временно можно заменить аккумуляторным или сетевым электрошуруповертом. При этом существуют различные варианты переделывания. Самый простой способ заключается в применении готовых или самодельных насадок либо переходников. Пример адаптера представлен на фотографии ниже. Один его конец фиксируется в патроне, а к другому цепляется диск.

Еще одним вариантом, позволяющим преобразовать в болгарку дрель-шуруповерт, является использование насадки специального типа, оснащенной редуктором. При реализации способа разбирают электроинструмент, демонтируют его редуктор, а вместо него устанавливают насадку. После преобразований получится инструмент по виду схожий с углошлифовальной машиной.

Следует принимать во внимание, что такая специальная насадка дорого стоит, а работа по модификации требует достаточно много времени.

Самодельные насадки изготавливают из шпилек подходящего диаметра, гаек и шайб. Их применяют даже с аккумуляторными электрошуруповертами.

Эффективность работы самоделок значительно ниже, чем у заводских болгарок. Это связано с большой разницей скоростей вращения насадок: примерно 3000 об/мин у шурупогайковерта против около 11000 об/мин у угловой шлифовальной машины.

Незначительная величина мощности вместе с маленькой скоростью значительно ограничивают функциональные возможности сделанного устройства.

Сделанные приспособления следует использовать только при экстренных ситуациях. Из-за возможности реверса на переделываемом инструменте необходимо следить за направлением вращения диска, чтобы не травмироваться.

Газонокосилка из бензопилы «Дружба»

Для того чтобы узнать, как сделать косилку своими руками, иногда требуется хорошая смекалка. На пунктах сборки металлолома всегда можно найти выброшенную раму из уголков. Реже, но все же можно найти и колёса на шарнире, желательно под углом 180 градусов. Но даже если найти такую раму не удалось, её можно с лёгкостью сварить из подручных материалов.

Рабочий вал движется за счёт ремённой передачи от самой пилы до шкивов, на которые и крепится леска. Такая конструкция будет служить многие года без надобности дополнительного обслуживания. Подобный вариант более сложен в изготовлении, так как имеет двухколёсную раму и два роторные резаки. С другой стороны, у него есть и свои плюсы, поскольку его производительность гораздо выше, чем у обычных самоходных аппаратов.

Самостоятельное изготовление аппарата и смекалка, конечно, повод гордиться своим изобретением. Но нужно также помнить, что коллективные конструктивные решения всегда будут лучше отображаться на качестве и безопасности конструкции.

К преимуществам самодельных аппаратов можно отнести:

• экономию средств на приобретении нужных материалов по низкой цене вместо нового инструмента;
• использование инструмента, который не имеет товарного вида, но не потерявший своей функциональности;
• самостоятельная сборка позволяет всегда усовершенствовать изобретение, а также знать его конструкцию идеально.

В такой модели высота не регулируется, и за счёт этого газон не всегда удаётся подстричь ровно. А также минусом является отсутствие ёмкости для сбора травы, что автоматически увеличивает трудозатраты человека. Тяжёлый инструмент самостоятельной сборки иногда может испортить газон своим весом. Это объективный фактор в пользу выбора заводской модели вместо самостоятельной сборки.

Режущая часть

Самодельную косилку можно оснастить покупным ножом — это не сильно скажется на затратах. Если же решено и этот элемент делать своими руками, учитывают следующее:

1. Геометрические параметры ножа: длина: 30 – 50 см, ширина: 2 – 3 см и толщина: 2 – 3 мм. Чем длиннее нож, тем более производительной будет косилка, что актуально для больших площадей. Но нельзя забывать и о мощности: нож максимальной длины исправно работает только с двигателями мощностью от 1,5 кВт.
2. Отверстие необходимо просверлить строго по центру, чтобы нож был сбалансирован. На высоких оборотах дисбаланс вызовет вибрацию с последующим разрушением вала и двигателя.
3. В центре ножа соосно с отверстием крепят короткий жестяной цилиндр, подходящая заготовка — консервная банка. Без такого кожуха трава будет наматываться на вал.
4. Режущую кромку обтачивают под углом в 60 градусов, при меньшем угле она быстро затупится.
5. Края без режущих кромок, то есть заднюю сторону каждой половины ножа, подгибают с целью обеспечить при помощи обдува очистку косильного щита от травы.

Применяют два варианта ножа:

1. Цельнополосовой: изготавливается целиком из полосы инструментальной стали. Для обработки ее нужно размягчить путем отпуска: заготовку нагревают в печи и затем дают медленно остыть вместе с печью. Выполнив обработку, деталь подвергают закалке и затем производят заточку режущих кромок.
2. Составной: из инструментальной стали делаются только концевые части ножа длиной 5 см, то есть его рабочая часть. Срединная часть, то есть основа, изготавливается из обычной недорогой стали. Все компоненты скрепляются болтами.

Второй вариант сложнее в исполнении, но имеет преимущества:

• дешевле стоит;
• при ударе о камень один болт срезается, и режущая часть отгибается, тогда как цельнополосовой нож в такой ситуации может повредить вал и двигатель.

Оснащают газонокосилки и ножами в виде диска. При встрече с камнем они не ломаются, а только тупятся.
