Строим крышу дома своими руками — подробная инструкция, как построить крышу быстро и просто

Этапы строительства

Принцип строительства кровельной конструкции заключается в поэтапном возведении ее элементов. Чтобы понять, как правильно строить крышу частного дома, необходимо процесс строительства разделить несколько основных этапов:

Оборудование армированного пояса. В подготовленную опалубку, по всему периметру стены и по ее ширине, заливается бетонный раствор. В процессе застывания раствора, в него устанавливаются железные штыри, на которые впоследствии будет посажен мауэрлат. Процесс установки опалубки, заливки бетона и его застывания длиться от 5 до 7 дней, в зависимости от размеров здания. Если здание построено из дерева, то необходимость установки армированного пояса отсутствует.

Армопояс для крышиИсточник lineyka.net

• Установка и крепление мауэрлата. Укладка мауэрлата проводиться через отверстия на штыри в армированном поясе. Если металлические штыри не были установлены заранее, то крепление мауэрлата к стенам проводиться при помощи крепежных скоб с шагом, не более 1.0 метр. Укладка мауэрлата проводится по всей длине армирующего пояса и занимает не более 1-2 дней.
• Монтаж стропильной системы. Работы начинаются с монтажа стропил на фронтальных стенах. После этого устанавливается лежень и опорные стойки, на которые крепится коньковая балка. В дальнейшем, согласно проекту, устанавливаются внутренние стропила. В верхней части они крепятся к коньковой балке, в нижней части – к мауэрлату с врубкой или без врубки. Этот самый трудоемкий объем работ может занимать от 3 до 5 дней.
• Монтаж тепло и гидроизоляции. Выполнение работ проводится по схеме кровельного пирога, в котором монтаж элементов, начиная изнутри, проводится в следующей последовательности:
• обрешетка;
• пароизоляционный слой;
• утеплительный наполнитель;
• гидроизоляционный слой;
• обрешетка;
• контробрешетка.

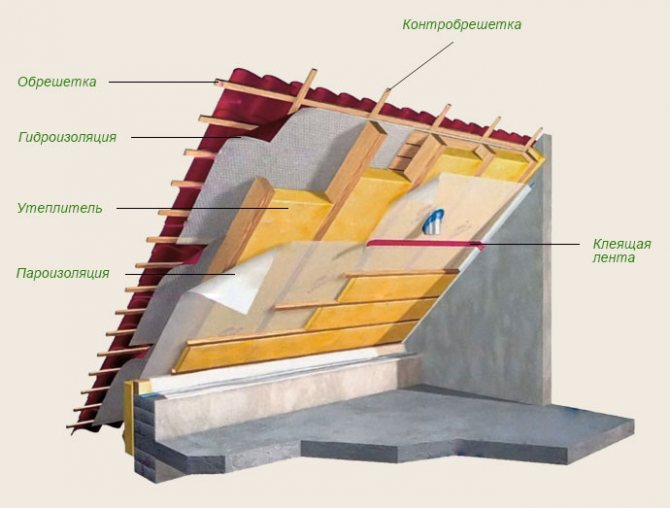

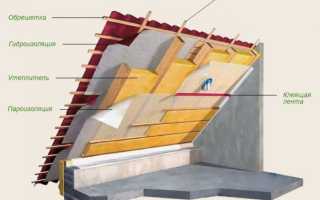

Тепло и гидроизоляция на схеме крышиИсточник stk-prof.ru Укладка кровли. Кровельные работы могут занять 2-3 дня. Это зависит от выбора кровельного материала. Чем больше его площадь, тем быстрее будет проведен его монтаж.

Если не учитывать армированный пояс, то возведение покрытия дома может занять от 7 до 14 дней.

Наглядно весь процесс монтажа крыш смотрите в видеоролике:

Правильная установка утепления крыши

Для того, чтобы правильно утеплить крышу, необходимо соблюдать последовательность слоев утеплителя, которые должны состоять из:

• Чистовой подшивки.
• Нижней обрешетки.
• Пароизоляции.
• Нижней контробрешетки.
• Утеплителя 250 мм.
• Стропила.
• Гидроизоляции.
• Верхней контробрешетки.
• Верхней обрешетки.
• Покрытия кровли.

Особенности мансардных крыш

Вот уже несколько столетий, со времени изобретения во Франции, мансардные кровли пользуются неизменной популярностью. Мансардой принято называть чердачное пространство, приспособленное (или запланированное) для проживания.

Виды крыш частных домов с мансардой радуют разнообразием. Для обустройства мансард подходят всевозможные виды – двускатные, вальмовые, шатровые, купольные. В чердачной мансарде достаточно пространства, чтобы создать жилую комнату, тренировочный зал, библиотеку или зимний сад. Поскольку мансардное помещение размещается в верхней части строения, оно требует особенного подхода:

• Потеря тепла из нижних жилых помещений приводит к образованию конденсата на внутренней части кровли. В конструкции надо предусмотреть тщательную паро- и гидроизоляцию, а также вентиляцию.
• У мансардного помещения нет внутренних стен, оно полностью соприкасается с внешней средой. Актуальным для комнаты является теплоизоляция минеральной ватой или пенополистиролом. Для внутренней отделки лучше всего подойдет натуральная древесина.

Мансардная крышаИсточник julifacer.com

Особенность сборки двухскатных крыш

Двухскатные крыши встречаются часто. Они, конечно, более сложные, чем односкатные, но позволяют увеличить чердачное пространство. А если сравнивать их с четырехскатными, то они менее сложны и массивны. Единственный минус – необходимость изготовления треугольных фронтонов на торцах дома. Именно по этой причине двухскатные крыши являются самыми популярными.

Плоская крыша

Конструкция, представляющая собой плоскость, лежащая на несущих стенах сооружения. Такая система не имеет чердачного помещения.

Плоские крыши могут быть эксплуатируемые и неэксплуатируемые.

Кроме того, в зависимости от особенностей покрытия плоские системы можно разделить на:

• инверсионные;
• зеленые;
• дышащие.

Все они имеют свои особенности.

Особенности проектирования

На этапе проектирования следует правильно рассчитать нагрузку снегового покрова, а также всех используемых материалов и учесть систему водостоков.

Угол уклона

Кровля должна иметь необходимую разуклонку. Ее угол составляет до 5°. Эта особенность способствует качественному водоотводу.

Варианты расположения стропил

Каркас плоской кровли предусматривает наличие следующих элементов:

• Мауэрлата;
• опорных брусьев;
• настила из фанеры или ОСП.

Далее укладываются слои гидроизоляции и других элементов, расположение и укладка которых зависит от типа кровли.

Стропильная система плоской крыши

Монтаж

Важно организовать обустройство водостоков

Следует уделить внимание эксплуатируемой системе: важно правильно выбрать тип перекрытия и нужные слои для обеспечения благоприятного микроклимата

Достоинства и недостатки

Положительно характеризуют плоскую кровлю цена, невысокие трудозатраты, а возможность обустройства дополнительных площадок отдыха является продуктивным распределением пространства.

Недостатками являются: скопление снега, невозможность определить состояние кровельного пирога, необходимость оборудования внутренней системы слива вод.

Плоская крыша

Основные оставляющие каркаса крыши

Каркас крыши состоит из элементов, имеющих специфические наименования:

• Мауэрлат. Обвязка верхнего периметра стен постройки. Своего рода фундамент крыши. К нему крепятся нижние части всех остальных элементов, образующих шатёр крыши.
• Прогон. Доска, или аналогичный по геометрии элемент, образующий верхнее ребро крыши — конёк.
• Стропило. Связующая балка между мауэрлатом и прогоном.
• Нарожник. Короткое стропило, верхняя часть которого по каким-либо соображениям не доходит до конька.
• Ветровая балка. Диагональный элемент между стропилами. Увеличивает устойчивость конструкции, особенно в процессе монтажа.
• Кобылка. Продолжение нижнего торца стропил, служащее для создания свеса крыши.
• Затяжка. Соединяет нижние концы стропил. Исключает распор стен дома стропилами.
• Подкос. Диагональный элемент, крепящийся к стропилам, для придания им большей устойчивости.
• Стойка. Вертикальный элемент, поддерживающий конструкцию крыши, и опирающийся на капитальную стену.
• Подвес. Также вертикальный элемент, но опирающийся на затяжку.
• Шпренгель. Укладывается по диагонали в углу дома. Обычно служит для установки стойки.
• Обрешётка. Состоит из реек или досок, размещённых перпендикулярно стропилам. Может быть как разреженной, так и сплошной. Служит для крепления кровельных материалов.
• Контробрешётка. Устанавливается в случае монтажа утеплительного слоя в крышу. Служит для закрепления утеплителя, и создания вентиляционного зазора между ним и обрешёткой.

Точный расчет – гарантия создания качественной крыши

В любом случае требуется четко рассчитать не только количество строительных материалов, которые пойдут на создание кровли, но и учесть те нагрузки, которые она испытывает. То есть она должна выдерживать:

1. Вес каркаса крыши;
2. Вес кровельного пирога;
3. Вес покрытия (черепица, профнастил, тростник – различия по весу значительны);
4. Среднюю снеговую нагрузку, типичную для данного региона;
5. Ветровую нагрузку;
6. Суммарный вес людей, выполняющих работы на крыше;
7. Дополнительный запас прочности.

Таким образом, для расчета необходимо учесть все перечисленные выше элементы нагрузки. И задать действительно достаточный запас прочности. При этом необходимо учитывать, что снежная нагрузка будет существенно различаться в разные годы. При этом она отличается не только для разных типов крыш, но и для разницы буквально в несколько градусов угла наклона.

Наибольшие нагрузки приходятся на плоские крыши, откуда самостоятельное соскальзывание снега невозможно. В этом случае требуется к весу снега добавить и динамические нагрузки при очистке такой крыши.

Нагрузки наклонов на скатные крыши гораздо ниже. Но обязательно следует знать, какие средние и максимальные количества снега выпадают в данном регионе. Иначе есть очень большой риск проваливания крыш под его весом. Ветровая нагрузка в сочетании со снежной также может способствовать нарушению цельности кровли. Следует учитывать оптимальный угол наклона, при котором риск срывания кровли сильным ветром минимизируется.

Также очень важно и то, какая кровля будет устанавливаться. Широкие листы могут быть более уязвимыми при сильных ветрах за счет большой парусности

В то же время мелкие элементы легче срываются при нарушениях технологии их крепления. Чем больше вес кровельных материалов, тем большую нагрузку надо закладывать при расчете кровельных конструкций.

Это важно!Чтобы не случилось разрушения крыши при экстремальных нагрузках, закладывается запас прочности не менее 20% от общей нагрузки. Вообще, любая кровельная конструкция должна рассчитываться таким образом, чтобы выдерживать помимо веса самой кровли не менее 200 кг на метр квадратный площади.. При расчете количества материалов обязательно следует учитывать, что листовые кровельные материалы чаще всего укладываются внахлест, поэтому расстояние между стропилами должна соответствовать их размерам

Шаг обрешетки при использовании черепицы должен соответствовать ее размерам. Причем скат крыши должен быть такой длины, чтобы поместилось целое число рядов черепицы. На сложных многоскатных крышах расчет числа рядов черепицы делается для каждого ската отдельно, и обеспечивается максимально точная стыковка на разных скатах.

При расчете количества материалов обязательно следует учитывать, что листовые кровельные материалы чаще всего укладываются внахлест, поэтому расстояние между стропилами должна соответствовать их размерам. Шаг обрешетки при использовании черепицы должен соответствовать ее размерам. Причем скат крыши должен быть такой длины, чтобы поместилось целое число рядов черепицы. На сложных многоскатных крышах расчет числа рядов черепицы делается для каждого ската отдельно, и обеспечивается максимально точная стыковка на разных скатах.

Это важно!Существенным моментом является и материал кровли. Керамическая черепица намного тяжелее, чем другие виды кровли, и поэтому для нее требуется большая прочность стропил

Для листовых материалов необходимо особо внимательно учитывать угол наклона крыши для того, чтобы минимизировать риск срыва таких листов во время сильного ветра. Для экзотических экоматериалов наподобие тростника необходима возможность легко менять финальный слой кровли, ведь ее «время жизни» короче, чем у других материалов.

Кровля и ее элементы

Начинать надо с того, чтобы определить, входит ли в кровельную конструкцию обрешетка или нет. Сказать сложно, ведь было определено, что кровля – это покрытие крыши. То есть это чистой воды кровельный материал. Но давайте рассуждать, отталкиваясь от вида последнего.

Если это панели или листы, тогда кровля – это покрытие в чистом виде. Если для крыши используют мягкую кровлю, то обрешетка выполняет не только функцию опоры для кровельного материала. Она формирует саму кровлю. То есть можно считать, что именно в этом случае сплошная обрешетка является элементов кровельной конструкции.

Сплошная обрешетка из досок Источник krysha-expert.ru

Так как разговор зашел о гибких кровельных материалах, надо отметить, что именно в них можно говорить об отдельных друг от друга элементах. К примеру, битумная черепица. Для ее монтажа используют дополнительные материалы. А именно:

• подкладочный ковер;
• ендовый ковер;
• битумную мастику , как клеевой состав и гидроизоляционный слой.

• карнизная планка , с помощью которой закрывается проем между уложенными стропильными ногами, тем самым защищается чердачное пространство от ветра, пыли и легкого мусора (листва, сучки и прочее);
• коньковая планка , которая закрывает собой конек крыши, а точнее стык между двумя скатами, планка может быть круглой формы, плоской или угловой;
• фронтонная планка , она же торцевая или ветровая, которую устанавливают на примыкание кровли к фронтонам, защищая зазор от проникновения в чердак пыли и мусора;

Монтаж капельника под битумную черепицу Источник stroypay.ru

• капельники – это планки в виде уголка, которые монтируются по свесу карниза, их задача – создать условия стекания воды в водосточную систему;
• ендова нижняя и верхняя, это планки, которые формируют сток воды с кровли в местах стыка скатов по наклонной плоскости, первая укладывается под кровельный материал, вторая поверх него;
• планки примыкания – это уголок, с помощью которого закрывают стык между кровельным материалом и вертикально расположенной плоскостью, к примеру, стена, дымоходная труба и прочее;
• снегозадержатели : основная их задача – сдерживать лавинообразный сход снега со скатов крыши, производители предлагают несколько разновидностей этого элемента, которые выбираются под тип кровельного материала, но есть и универсальные модели;
• кровельное ограждение – ограждающая конструкция, устанавливаемая по периметру кровли для безопасного нахождения людей на крыше в процессе производства ремонтных работ и обслуживания;
• резиновый колпак для герметизации вентиляционных или дымоходных труб круглого сечения, которые проходят сквозь кровлю;
• лестница для кровли укладывается прямо на скат, ее назначение – использовать для проведения ремонтных работ, не ступая на кровельное покрытие.

Теплоизоляционный пирог

Еще один спорный вопрос, который касается материалов, используемых в процессе утепления крыши. То есть относятся они к кровле или к крыше. Это утеплитель, слой паро- и гидроизоляции. Опять-таки сложно ответить на него, поэтому не будем дальше углубляться.

Схема утепления кровельной конструкции Источник stroyfora.ru

В принципе, с кровлей все. Переходим к вопросу, из чего состоит крыша.

Смотрите также: Каталог компаний, что специализируются на проектировании и ремонте кровли

Как построить крышу дома правильно основные этапы

Перед тем, как приступить к изучению материала о том, как построить крышу дома своими руками, важно лучше ознакомиться с конструктивными особенностями каждого типа крыш. Итак, основные требования к конструкции крыши следующие :

• высокая механическая прочность, которая сможет выдержать не только вес кровли, но и большие ветровые нагрузки в сочетании с давлением массы мокрого снега;
• низкая масса крыши, способствующая отсутствию давления на несущие стены и фундамент зданий и сооружений.

В зависимости от конструкции, различают следующие виды кровли

:

1. плоская;
2. скатная (с чердаком и без него).

Если с плоской крышей все более или менее понятно, то со скатной крышей следует прояснить ситуацию. Прежде всего, обустройство кровли с чердачным помещением имеет много преимуществ

:

появляется возможность получить дополнительное хозяйственное помещение, где можно организовать хранение вещей; со временем вы сможете произвести переоборудование чердака в жилое помещение (так называемую мансарду); уровень общей вентиляции здания значительно увеличивается при строительстве чердаков; чердак – это дополнительный слой теплоизоляции между жилыми помещениями и окружающей средой, поэтому во время его строительства особое внимание уделяют вопросам утепления данного помещения.

Особенности некоторых видов крыш

Существует 2 основных вида крыш:

• скатные;
• плоские.

Как с конструктивной, так и с точки зрения используемых материалов отличия между данными видами крыш значительны.

Крыши плоского типа обычно устраивают поверх промышленных зданий, а также на многоэтажных строениях, тогда как скатными крышами, как правило, венчают малоэтажные постройки – 2-5-этажные дома: коттеджи, дачи, некоторые хрущевки и другие виды сооружений. Наиболее распространенным типом скатных крыш являются классические двухскатные кровли.

При достаточном желании и навыках плоские крыши небольших сооружений вроде садовых домиков, беседок, а иногда и частных домов, вполне могут быть возведены своими руками, даже при решении провести весь перечень работ в одиночку.

Что касается устройства крыши скатного типа, то здесь действовать одной парой рук будет достаточно трудно, и по возможности лучше будет пригласить в помощь 1-2 помощников.

Преимущества купольных крыш

На самом деле кровли купольного типа являются обладателями очень серьезных достоинств:

• пространство чердачного помещения можно максимально использовать, практически со стопроцентной эффективностью;
• на купольных кровлях можно устанавливать неограниченное количество окон, даже есть прозрачные конструкции, полностью покрытые стеклом;

Круглая крыша полностью прозрачнаяИсточник dfasad.ru

• круглая конфигурация не дает снегу зацепляться на плоскости кровли, что снижает нагрузки от природных осадков до нуля;
• небольшой вес конструкции за счет меньшего количества используемых элементов и деталей;
• крыша купольного типа в разы прочнее и надежнее любой скатной разновидности;
• уникальный внешний вид, который отличается от всех других кровельных конструкций.

Видео описание

В видео владелец круглого дома, покрытого круглой крыши, рассказывает, как он строил это оригинальное сооружение:

Четырехскатная крыша

К четырехскатным крышам относятся шатровая, вальмовая и полувальмовая крыши. У шатровой крыши каждый скат представляет собой равнобедренный треугольник. Все они сходятся вверху в одной точке. Шатровая крыша подходит для основания стен в виде квадрата или любого другого равностороннего многоугольника, а вот вальмовая и полувальмовая – для прямоугольного. Угол ската может быть разным, но обычно он составляет 30–45°. У такой крыши нет фронтонов и слуховых окон, это делает ее более устойчивой к сильным порывам ветра. А скаты по всему периметру дома обеспечивают лучшую защиту стен от осадков.

Четырехскатная крыша в одноэтажном домеИсточник hi.decorexpro.com

Минусом четырехскатных крыш считается высокий процент отходов при укладке листовых материалов, что существенно увеличивает их стоимость. При желании владельца дома под четырехскатной крышей можно обустроить мансардный этаж, однако в этом случае придется ставить более дорогие мансардные окна.

Считается, что вальмовая крыша эстетически более привлекательна, чем все вышеперечисленные.

Особенности монтажа чтырехскатных крыш

Для возведения четырехскатной крыши необходима серьезная подготовка, поскольку для ее установки используются различные элементы, количество которых гораздо больше, чем в односкатной или двухскатной конструкциях крыш. К тому же, мансарда не получится с полноценными окнами, ведь у такой крыши отсутствуют фронтоны. Значит, необходима установка сложных мансардных окон.

Прекрасно подходит для мансарды комбинированная конструкция, дополненная ломаными скатами. При этом вверху у кровли получается больший уклон, по сравнению с верхним участком. При такой сборке есть возможность поднятия потолка, что придает дому большего комфорта.

Что нужно знать при установке стропильной системы

Стропила выступают основной опорой для обрешётки и, следовательно, самой кровли, уложенной поверх неё. В зависимости от конфигурации стропильная система монтируется висячей или наслонной. Рассмотрим основные элементы каждой из них.

Стропильная система должна выдерживать вес кровельного покрытия, а также снеговые и ветровые нагрузки

Наслонные стропила:

• используются при наличии в доме опорных стен или перегородок;
• монтируются при расстоянии от одного пролёта крыши до другого в пределах 4–6 м и оборудуются дополнительными опорами, если пролёты намного шире;
• представлены двумя стропильными ногами, опирающимися на мауэрлат и соединяющимися на коньковом брусе. В качестве соединительных элементов применяются ригели;
• изготавливаются из материала сечением от 5 см и более. Промежуток от одного стропила до другого составляет 1–1,5 м. Для дополнительной опоры под стропильными ногами фиксируются подпорки из дерева.

Наслонные стропила устраиваются при небольших пролётах между стенами здания

Висячие стропила:

• монтируются, если между стенами нет перегородок, а пролёт кровельной конструкции составляет более 7 м;
• незаменимы в строительстве мансарды, когда установка перегородок под стропильным каркасом нецелесообразна;
• представлены в виде двух стропильных ног, которые соединяет горизонтальная затяжка, укреплённая вертикальной стойкой и наклонными подкосами;
• не нуждаются в дополнительном усилении за счёт опоры затяжки к мауэрлату.

Висячие стропила применяются в домах без перегородок и с большими межстеновыми пролётами

Выполнение монтажа крыши пошагово

Крыша возводится поэтапно.

1. Вначале измеряется коробка дома. При этом не стоит удивляться, если размеры несколько отличаются от проектных размеров.
2. Подготавливаются материалы и инструменты, а древесина обрабатывается специальными антисептиками.
3. Мауэрлат крепится к стене.
4. При необходимости устанавливается коньковый ригель (если используются наклонные стропила).
5. Затем монтируется каркас крыши.
6. Кровля усиливается. Для этого используются стойки, подкосы и затяжки.
7. Проводят гидроизоляцию.
8. Ставят обрешетку.
9. Обеспечивают вентиляционную систему.
10. Устанавливают капельники.
11. Монтируется покрытие.

Тип домов под круглые крыши

Основное требование к сооружению купольных крыш – геометрически правильное основание. А здесь два варианта: круглое или квадратное основание. Если форма стен дома – прямоугольник, то даже и не стоит думать о том, чтобы возвести кровельную конструкцию купольного типа. Есть вариант другой – арочная крыша полукруглого типа.

Если основание частного дома – это сложная по форме конструкции. Или в процессе строительства в него вносились изменения, к примеру, достраивались новые помещения, то в этом случае лучше использовать комбинированную кровлю. То есть ту, в которой используются скатные и купольные конструкции.

Что касается нагрузок от крыши на стены и фундамент, то здесь, как и в случае с другими видами кровельных конструкций, необходимо соотнести типы материалов, используемых для сооружения стен и крыши. К примеру, нельзя на деревянные стены, собранные по каркасной технологии, устанавливать фермы из металлопрофиля. Если дом сооружается из камня, блоков или кирпича, то ограничения снижаются, а во многих случаях полностью отсутствуют.

Квадрат, круг и равносторонний многоугольник – основа под купольную крышуИсточник plotnikov-pub.ru

Как прикрепить стропилы к стене

Подготовленный каркас крепится к стене дома, благодаря чему крыша удерживается даже при ураганном ветре. Крепится конструкция с помощью скрутки, для изготовления которой используются две проволоки, имеющие диаметр 4 мм. Они оборачиваются вокруг стропильной ноги там, где она опирается на мауэрлат. Затем проволока прикрепляется к стене посредством анкера или ерша за несколько рядов до обреза. Элемент должен быть уже заложен в кирпичную или каменную кладку.

Если дом строится из дерева, для сбора каркаса используются скобы. Это гораздо проще и быстрее.

Описание

Изначально нужно выяснить то, какие именно крыши можно назвать сложными. Согласно нормативным актам выделяют три вида кровли:

• Простая. В этом случае на сто квадратных метров приходится не более двух скатов.
• Средняя. На аналогичной площади располагается от двух до пяти скатов.
• Сложная. В этом случае скатов более 5.

При этом также важно учитывать форму сооружения. Согласно классификациям купольная, шатровая и сводчатая крыши также относятся к сложным

В целом следует, что сложная форма крыши характерна наличием пяти или более скатов, а также их меньшим количеством при наличии криволинейных поверхностей.

Помимо необычного внешнего вида сложные крыши должны выполнять свою основную задачу – защищать дом от капризов погоды, сохранять тепло, уют и умеренную влажность внутри сооружения. Строить такую крышу самостоятельно нельзя, так как конструкция и расходные материалы имеют большое влияние на качество крыши и этот процесс лучше доверить профессионалам. Опытные архитекторы способны учитывать все основополагающие нюансы и факторы, а значит, смогут гарантировать хорошую кровлю со сложным внешним видом. Если же сделать все самостоятельно, то можно потерпеть неудачу, ведь крыша не сможет справляться со своими прямыми обязанностями, а поддерживать ее в оптимальном состоянии будет достаточно трудно.

Виды металлочерепицы – что советуют выбрать профессионалы

Основными критериями при выборе металлочерепицы или профнастила служит цвет, форма профиля рисунка, глубина ступеней, габариты модуля и вид покрытия. Специалисты считают главным критерием при выборе металлочерепицы толщину металла, из которого она произведена.

Оптимальной толщиной металла является интервал 0,4 – 0,5 мм. На сегодняшний день можно выбрать практически любой цвет изделия по шкале RAL с имитацией под любимый материал.

Выбирая форму профиля металлочерепицы, главное не ошибиться с названием, так как разные производители присваивают свои названия. Мы постарались унифицировать наиболее распространенные в России профили.

1. «Стандарт» – старожил на рынке строительных материалов, по форме похож на классическую черепицу со сбалансированным профилем в виде волн.
2. «Модерн» – для этого профиля характерна плоская подошва с полуокруглыми угловатыми гранями.
3. «Каскад» – по своей форме напоминает плитку шоколада и имеет ярко выраженные прямолинейные формы.
4. «Джокер» – округлые формы очень похожи на гребень волны, что относится также к подошве.
5. «Адамант» – новое решение на рынке стройматериалов, отличается привлекательным рисунком и отлично смотрится на крышах коттеджей.
6. «Андалузия» – имеет скрытое крепление и отличается крупным ярко выраженным рисунком.
7. «Крон» – можно определить по абсолютно плоской подошве и узкому невысокому гребню, который делает его удобным для монтажа.
8. «Банга» – имеет плоскую подошву. В больших домах отлично сочетается с приподнятой крышей благодаря очень высокой волне.

Композитная черепица

Композитная черепица

Мы не могли обойти стороной относительно новый вид кровли крыш частных домов под названием композитная черепица. Конструкция изделия выполнена из нескольких слоев, обычно толщиной 0.5 мм с цинковой обработкой. Внешняя часть изделия обработана акрилом с нанесением каменной крошки. Это необходимо для увеличения прочности материала и достижения определенного визуального эффекта.

С внутренней стороны изделие подвергается грунтовке компонентами на основе акрила во избежание коррозионных процессов. Материал также можно купить в различной цветовой гамме. Удельная масса составляет около 7 кг на квадратный метр. Материал отличается значительным сроком эксплуатации (не менее 50 лет), механической прочностью и противопожарными характеристиками.

Достоинства:

• Быстрый и удобный монтаж. Черепица легко поддается механической обработке, поэтому ее используют при обустройстве крыш сложных форм и конструкций.
• Длительный срок службы. Кровля крыши из композитной черепицы не выгорает на солнце и сохраняет свой первоначальный вид долгие годы. Покрытие, усиленное крошкой из камня, устойчиво к негативным погодным факторам в виде ветра, снега и дождя.
• Неплохие звуко-и теплоизолирующие свойства. В сравнение с другими видами металлочерепицы, композитное изделие имеет теплоизоляцию выше за счет покрытий. Соответственно, можно сэкономить на приобретении изоляционного материала.
• Высокая степень пожаробезопасности. Здесь все просто – компоненты черепицы не горят и не плавятся, так как выполнены на основе камня и металлов.
• Гидроизоляция. Грамотно спланированная и возведенная кровля будет устойчива к проникновению влаги и прослужит много лет.

Недостатки:

• Главным минусом является паронепроницаемость, что может сказаться на микроклимате в доме (за счет отсутствия циркуляции воздушных масс). Чтобы исправить положение, многие ценители композитной черепицы устанавливают в доме принудительную вентиляцию. Это влечет за собой дополнительные расходы.
• Еще одним существенным недостатком композитной металлочерепицы является далеко не бюджетная цена на изделие. Не все готовы переплачивать в два раза больше за несколько дополнительных преимуществ.

Особенности

На сегодняшний день современное строительство предполагает в основном использование двух типов крыши – плоской и скатной.

Наибольшую популярность приобрели скатные крыши ввиду ряда особенностей, а именно:

• обладают совершенной защитой от осадков, не давая им задерживаться на поверхности;
• имеют презентабельный внешний вид;
• больше возможностей использования пространства под крышей.

Существует довольно много вариаций кровли. Выбор ее обусловлен не только эстетическими соображениями и концепцией здания, но и наличием чердака, мансарды или их отсутствием, расположением дымоходов, вентиляционных каналов внутри помещения, необходимостью размещения дополнительных элементов, таких как снегозадержание, перекрытие внутреннего двора, крыльца, зимнего сада, теплицы.

Виды каркасов крыши

При строительстве небольших зданий наиболее распространены различные варианты стропильных каркасов крыш, выполняемые из дерева.

Как частный случай, бывают готовые фермы, изготовленные с высокой точностью из сухого и тщательно отобранного пиломатериала. Эти изделия лёгкие и прочные, однако мало распространены по причине высокой стоимости.

Отечественный потребитель предпочитает нанять работников, услуги которых будут существенно дешевле, или произвести устройство крыши своими руками.

Стальные конструкции позволяют перекрывать большие пролёты, однако сложны в монтаже и дорогостоящи. Поэтому применяются в основном при промышленном строительстве.

Бетонные перекрытия требуют применения грузоподъёмной техники при монтаже. Вследствие большого веса, непригодны для зданий с деревянными стенами. Поскольку перекрытия сплошные, поверх них обычно осуществляется устройство мягкой крыши, с использованием рулонных кровельных материалов.

Коническая кровля

Конструкция конической кровли имеет форму конуса. Довольно редкий вид кровли, так как обустройство таких систем производится на домах круглой формы.

Конусообразные крыши могут быть полные и неполные.

Варианты проектирования

Чаще всего конические формы служат украшением. Они не несут функциональной нагрузки. Надо знать диаметр основания конуса, длину ската. При расчетах площади конуса определяется количество необходимых материалов.

Угол уклона

Угол уклона конусообразной кровли рассчитывается по формуле тангенса. При этом необходимо знать высоту конуса и длину стропильной ноги.

Стропильная система

Система каркаса конической крыши является висячей веерного типа. Используют дополнительные элементы: балки, раскосы, обрешетку, дополнительные брусья.

Стропильная система конической крыши

Монтаж

Монтаж производят, укладывая стропильные ноги в виде веера. Опираются они на прогоны, а также кольцевой элемент в вершине. Основанием служит мауэрлат. Далее основа собирается определенным образом с помощью дополнительных элементов.

ОСТОРОЖНО! Доски в качестве обрешетки не подойдут для конусного типа. В таком случае монтируют гибкие виды ПВХ труб.. В качестве кровельного материала рекомендуется вбирать мягкие виды кровли или черепицу в соответствии с особенностями площади покрытия

В качестве кровельного материала рекомендуется вбирать мягкие виды кровли или черепицу в соответствии с особенностями площади покрытия.

Преимущества и недостатки

Противостояние любым погодным явлениям — один из плюсов конусной кровли. Повышенная прочность, оригинальность — несомненное достоинство такого типа кровли.

Сложность монтажа, большой расход материалов, невозможность установить мансарду в связи с отсутствием окон позволяет монтировать такие системы лишь для украшения кровли.

Коническая крыша

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы.

В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

• Требуемый наклон;
• Какой кровельный материал будет использоваться;
• Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе. Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться. Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Разновидности

Все мансардные крыши можно классифицировать на 4 категории, имеющие разную конструкцию. При этом такие мансарды бывают одноуровневыми или двухуровневыми. Построить одноуровневую мансарду проще. Как правило, такая конструкция предполагает сооружение обычной двухскатной или ломанной крыши.

Двухуровневые мансарды более сложны в строительстве. Такая конструкция подразумевает возведение 2-х помещений на различных уровнях. В данном случае применяется метод комбинирования опор.

На фото мансардной крыши можно наглядно ознакомиться с вариантами исполнения таких конструкций. Дополнительно можно предусмотреть балкон. Он сооружается по аналогии с оконным проемом.

Но, такая возможность зависит от несущей способности стен. Если ее недостаточно, балкон можно соорудить с применением дополнительных опор.

2. Устройство крыши и монтаж соединительных узлов ↑

Рисунок 3. Варианты крепления основания стропил на мауэрлат при устройстве крыши В устройстве крыши очень важно правильно выбрать конструкцию соединительных узлов. Особенно это касается узлов стропильных ферм, которые воспринимают весьма значительные нагрузки и при этом обеспечивают устойчивость всей крыши в целом. Приходится применять сложные соединения с использованием шипов, одинарных и двойных зубов, дополнительно усиливая их хомутами или стяжными болтами. В последнее время широко используются для усиления соединений стальные перфорированные накладки и уголки, закрепляемые с помощью саморезов.

Рисунок 4. Варианты крепления конькового прогона

Нижние углы стропильной фермы закрепляются на мауэрлате, а верхние на коньковом прогоне. Такое устройство крыши считается очень надежным. Для устойчивости конструкции в направлении перпендикулярном плоскости стропильных ферм необходимо обеспечить диагональные связи между соседними стропилами. Для этого используют доски, соединяющие низ одной стропильной ноги с серединой следующей.

Вальмовая крыша

Вальмовая система представляет собой четырехскатную конструкцию. Скаты состоят из треугольников и трапеций.

Видоизмененную конструкцию вальмовой системы называют полувальмовой. Различают голландскую и датскую полувальмовую конструкцию.

Особенности проектирования

Проект имеет довольно кропотливые расчеты, так как сама конструкция не является простой.

Особое внимание следует уделить моментам:

• производить расчет каждого ската отдельно;
• правильно рассчитать длину стропил и конька;
• учесть площадь окон и дымоходов;
• правильно рассчитать нагрузку.

ВНИМАНИЕ! Для каркаса и конькового бруса следует использовать один материал. Эту особенность необходимо учитывать в проекте.. В затраты по проекту следует включать доборные элементы и дополнительные детали по обустройству кровли

В затраты по проекту следует включать доборные элементы и дополнительные детали по обустройству кровли.

Угол уклона

На угол уклона влияют ветер и снег. Конструкция данного типа может быть обустроена под углом от 5° до 60°. Зависимость от природных показателей прямо пропорциональна.

Следует помнить об особенностях укладки кровельного покрытия: рекомендуемые показатели каждого покрытия напрямую зависят от угла ската.

Варианты расположения стропил

Классический каркас кроме основных стропильных ног состоит их элементов: мауэрлата, конька, накосных ног, других важных частей, которые обеспечивают прочность, участвуют в распределении нагрузки.

Стропильная система вальмовой крыши

Особенности монтажа

Монтаж вальмового типа крыш включает в себя последовательность крепления элементов:

• мауэрлата;
• балки;
• стоек;
• накосных ног. Далее по порядку устанавливаются другие элементы, в том числе обрешетка.

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

• Чертеж примыкания крыши к парапету;
• Чертеж примыкания крыши к парапету без прижимного профиля;
• План используемой крыши;
• План соединения скатов;
• План ливневой канализации;
• Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

• Конструкция односкатной крыши;
• Конструкция двухскатной крыши;
• Конструкция четырехскатной (вальмовой) крыши.
