Компактный mATX корпус для домашнего кабинета своими руками

Требования

• Минимальный размер
• Должна влезть любая мАТХ плата
• Любая видеокарта, даже 3090
• Любое охлаждение CPU без воды (например, башня 20см)
• Любой обычный блок питания
• Один 140mm вентилятор сзади
• Хорошее охлаждение при минимуме сторон с вентиляционными отверстиями. Бывают корпуса хоть и небольшие, но вентиляция на дне требует высоких ножек, а боковая вентиляция не дает поставить корпус в нишу, или даже просто к стене.
• Простая установка видеокарты, без получасового просовывания килограммовой карты в отверстие над загибом (кто просовывал, тот поймет).

Не нашлось ничего. Есть приличное количество статей “smallest mATX cases 2020” где мусолится десяток корпусов, которые мне не подходят по разным причинам:

• БП находится под мат платой увеличивая ширинувысоту корпуса. (Chieftec CI-01B-OP)
• БП находится над мат платой делая установку высокого кулера невозможной (Jonsbo V4, Silverstone sg11)
• Необычный БП SFX/custom (Antec Aria)
• размеры корпуса не минимальны. 5 слотов для карт, лишние места под диски 3.5”, куча наружной лепнины из пластика (Jonsbo UMX3, CI-01B-OP)
• Вентиляционные отверстия со всех сторон (ВСЕ, кроме Antec Aria)

Ни один корпус не был лучше уже имеющегося. Также, подобные корпуса малодоступны. Взять бы свой да и оставить, но он все время на виду. Хочется заменить видео, вдруг не влезет новая. Это конечно спасло меня от импульсивной покупки 3080, но в целом, хочется чтобы возможность была. Хочешь сделать хорошо — сделай сам. Этот дурацкий девиз не раз меня подводил, так что я решил…

Пилить!

К требованиям к корпусу выше добавилось еще немного:

• Материалы из ближайшего строительного магазина
• Отсутствие или минимум гнутых деталей. Чтобы просверлил, резьбу нарезал, закрутил и готово!

Пару вечеров я осваивал sketchup рисуя это:

Честно говоря, вариантов компоновки других я не придумал. Все детали становятся на свои места сами. Для БП только одно место. Для размеров использовал сей чудесный ресурс.

Толщина листа и уголков — 2мм, чтобы резьба держалась.

Прилично времени потратил на выбор высоты корпуса. Большая высота дает свободу в выборе БП и заднего вентилятора, но это более высокий корпус. Для опытного образца выбрал высоту минимальную для установки 140мм вентилятора. Обычный немодульный БП с глубиной 140мм ставится при аккуратной укладке кабелей.

Вентиляция для блока питания получилась интересная — часть воздуха выходит через лицевую панель, а часть идет под платой и выходит сзади под IO панелью.

Четвертый тип корпусов называется Big-Tower

Такой корпус очень редко можно встретить в качестве домашнего ПК. Он заметно больше всех остальных, и его высота достигает, как минимум, полметра. В этом корпусе можно разместить не только штук пять хороших видеокарт или винчестеров, он пригоден для создания серверов либо компьютера, управляющего другими компьютерами в офисе. Такой корпус позволяет разместить в нем хорошую вентиляцию, что избавит компьютер от возможности перегрева. Таким образом, Big-Tower идеально подходит самым продвинутым пользователям, которые заняты в области IT технологий и особо требовательным геймерам. Первым моментом, на который нужно обратить внимание при подборе либо конструировании корпуса – является ли достаточным внутреннее пространство. Необходимо определить, сможете ли вы поместить туда устройства для необходимого охлаждения системного блока, установки вентиляторов. Необходимо, чтобы воздух свободно циркулировал внутри корпуса, обеспечивая тем самым охлаждение всех деталей. Обращайте внимание на мощность находящегося в корпусе, либо купленного отдельно блока питания (БП). Она должна быть достаточной для планируемой системы ПК. Также следует обратить внимание на расположение блока питания в корпусе. При больших мощностях БП нужно подумать о его охлаждении. БП требуется охлаждать лишь себя. Для оптимального охлаждения и низкого уровня шума БП можно разместить по таким схемам.

В схеме, с верхним расположением БП мы получаем такие достоинства:

1. Достаточно низкий уровень шума (19дб) при установке БП мощностью 430 Вт, вентиляторе ARX FD1212-S2142E 12V 0,36A 2400 об/мин;
2. Температура элементов повышается незначительно (+3 градуса в БП и +1 градус в корпусе);
3. Стандартное расположение;
4. Свободный выход воздуха.

Такую конструкцию можно собрать примерно так, как на фотографии ниже.

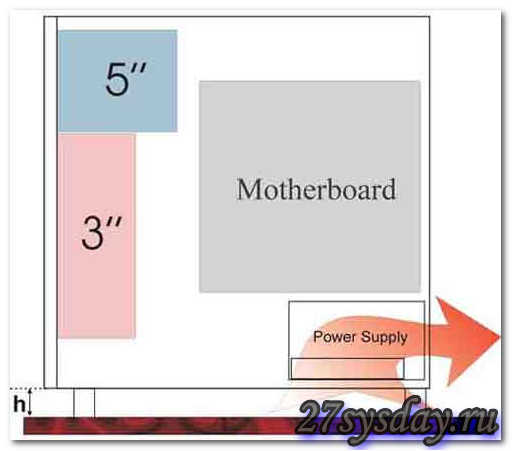

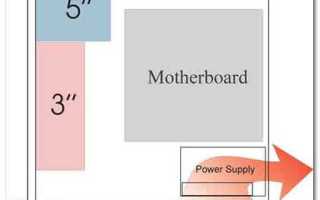

Компанией SilverStonetek налажен выпуск корпусов с нижним расположением БП. Достоинствами данной конструкции являются:

1. Блок питания служит для охлаждения только себя;
2. Не возникает необходимости переделывать БП;
3. Низкий центр тяжести для корпуса ПК.

Из недостатков можно отметить: избыточный шум вентилятора и затрудненный доступ воздуха к вентилятору БП. Материалом для изготовления корпуса в основном является алюминий или сталь, хотя многие самодельные корпуса изготовлены из дерева или оргстекла. К достоинствам алюминиевого корпуса можно отнести легкий вес и хорошую теплоотдачу. Но такой корпус легко гнется и нередки появления царапин. Стоимость алюминиевых корпусов выше, чем стальных. Стальной же корпус обладает большей надежностью и прочностью. Все детали в таком корпусе будут надежно защищены. Кроме того, сталь лучше гасит вибрации, что снижает шум работы компьютера. При рассмотрении разных дизайнерских решений корпусов, важно в первую очередь определится, какие разъемы и интерфейсы вам понадобятся сейчас и в будущем. Многие из возможных вариантов, например термометр, встроенный в колонки, вам не нужен, а другим он просто необходим. Здесь нужно вам самим решить, какой подобрать дизайн и конструкцию, исходя из перечисленного выше. И не забыть об оригинальности…

Покупаем

• Обрезок алюминиевого листа 1000×600 толщиной 2мм. Какой сплав не имею понятия, но очень мягкий. Настолько пластичный, что согнув все площадки для крепления БП в неправильную сторону, я смог их выгнуть обратно на 180 градусов! Немыслимо. $22
• Профиль алюминий 10×10мм (прут) — 3 метра. $10
• Уголок, 15x10x2мм. 3 метра — меньше не продали. $4
• для передней панели я выбрал чудесную бамбуковую разделочную доску. $7
• Кнопка, светодиоды, резисторы (чтобы сделать яркость вменяемой). $4
• Крепеж. Винты из нержавейки под шестигранник. $3
• Сетка для тюнинга $6
• Кабель питания угловой $2
• разъем для питания, выключатель — с дохлого БП. Usb планка из кладовки. $0
• Инструменты, метчики, фрезы (дрель и лобзик не считаются) $50.
• Заднюю панель mATX с амазона, которую так и не использовал. $30

Необычное начало для корпуса

Делаем

• Напилил стержней, прикинув, какой длины будет плата плюс БП и нарезал резьбу
• Выпилил и собрал лоток для мат платы
• Сделал сложную скобу для крепления БП
• Задняя панель из уголка (самый муторный момент). Уголок попался очень хрупкий. Даже на 90 градусов согнуть было не просто
• Выпилил и надырявил разделочную доску — переднюю панель
• Напилил боковых и верхних крышек
• Собрал!

Конечно, после каждого пункта — долгие примерки, подгонки и раздумья.

Готово!

Получилось ли то чего я хотел — однозначно, да! Хотя это скорее не корпус, а много ручного труда, чтобы развлечься на карантине. А сам корпус…

• Минимальный размер — скорее «да». Можно кое-где украсть еще пару миллиметров и все. Упираемся в размеры платы
• Любая мАТХ плата — ДА
• Любая видеокарта (даже 3090) — ДА
• Любое охлаждение CPU — башня до 20см (mugen max) — ДА
• Любой обычный блок питания (кроме модульных, так как они глубже на 2см)
• Хорошее охлаждение. 300-350 ватт (Ryzen 5600x + 1080ti strix + PSU 700W 90%+) стабильно работает с отверстиями только в передней и задней стенке. Если летом будет жарче, расширю отверстия для заднего вентилятора (можно выпилить круг и поставить хромированную решетку). Возможно добавлю отверстий на боковой крышке

• Фото нижней части корпуса объясняет как крепится блок питания и куда девается воздух из него. Часть выходит через 4 передних отверстия, а часть идет под лотком платы на заднюю стенку.

Стильный деревянный корпус для ПК своими руками

Введение

За основу формы будущего корпуса была взята избитая в других модах форма куба. Однако, были внесены некоторое ограничение, а именно минимально возможные размеры. Учитывая, что максимальная (высота) стороны материнской платы была равна 32см, то и внутренний объем должен быть 32х32х32см. Вторым условием мода было создание из максимально простого и доступного материала, для обработки которого не нужно высокотехнологичных и дорогих процессов (лазерная резка, аэрография и т.п.). В начале хотелось создать куб из массива натурального дерева 16-20мм толщины, который вполне можно купить в строительных магазинах, но однако, в ближайшем магазине цена оказалась довольно высокой – 300-350 рублей за 1 м2. Выбор пал на … фанеру. Да обычную фанеру толщиной 10 мм. По расчетам выходил вполне доступный лист 1500х750 мм за примерно 150 р. Дабы скрыть с сторон мода все крепления, ошибки и переделки сверху на внутренний корпус решено было сделать декор-панели из фанеры 5мм.

Работа

В принципе, весь процесс мода понятен из фотографий. Но внесу некоторые пояснения:

Рис.1-3. Раунд кабелей от блока питания. Решил не использовать стандартные молексы, а использовал 4-х контактные круглые разъемы, купленные в «Микронике». Душевой шланг к молексу прикреплен скобой из скрепки, а сам разъем вкручен в пластиковый уплотнитель того же душа.

Рис.4. Размещение компонентов в отсеке блока питания. Блок питания разместился перевернутым под материнской платой. Воздух, проходящий через блок питания выдувается в дно куба 120мм вентилятором. Дешевый компрессор тоже нашел себе место в блоке питания, однако я не решил экспериментировать с подключением его к общему питанию а просто вывел его кабель из корпуса, получив возможность выключать по необходимости.

Рис.5. Один из IDE-кабелей питания не был отключен и переведен на разъем, так что он вместе с кабелями питания материнской платы выходит из блока питания. Ниже них разместились гнезда питания устройств и вклеенный разъём питания водоблока (+3В снятых с SATA).

Рис.6. задняя стенка с выпиленными отверстиями под материнскую плату и платы расширения. В центре из блока питания выходит гнездо для кабеля питания 220В. Две решетки от старых дешевых колонок превратились в защитную сетку.

Рис. 7. Корпусные вентиляторы с подсветкой защищены не только ручкой для переноски куба, но и металлической сеткой (куплена в IKEA). Сетка располагается между внутренним корпусом и декор-панелями.

Рис. 8. В откидывающейся крышке-блоке разместились DVD и CD-RW. IDE шлейф прошел через нижнюю стенку этого блока так, что остается в корпусе. С другой стороны в стенку врезан молекс разъем, от которого уже разводится питание. Так же в заднюю стенку врезан LPT-разъем для LCD-экрана.

Рис. 9. Водоблок для пузырькового мода. Для залива воды в верхнюю стенку врезано отрезанное от пластиковой бутылки горлышко. Так как в перспективе было устройство водяного охлаждения то в выфрезерованные отверстия в нижней части были вклеены латунные трубки, на которых держится душевой шланг (фитинг?). В заднюю часть с низу был вклеен аквариумный распылитель – он дает большее количество пузырьков, чем просто перфорация трубок. Вплотную к большому сквозному отверстию с внутренней стороны будет прикреплена панель с необходимыми кнопками и переключателями. За подсветку водоблока отвечают шесть УФ диодов.

Рис. 10. Лицевая панель. Вид сзади На нее вынесено: кнопки сброса и питания, два переключателя на подсветку водоблока, два USB порта, 3 переменных резистора управления вентиляторами и 10-ти диодная индикация работы HDD. Так как на материнской плате контакты POWER, RESET и HDD LED уже сгруппированы вместе, то использовав многожильный провод и разъем от USB удалось свести на минимум количество проводов.

Рис 11. Собственно внутренняя компоновка. Часть воздуха вдуваемого в корпус правым вентилятором, забирается турбинным кулером процессора. Винчестер скрыт под проводами на левой стенке.

Рис.12. Корпус в включенном состоянии без лицевой декор-панели.

Рис.13. Работа пузырьков в водоблоке

Рис.14. Корпус без декор-панели в ночном режиме.

Рис.15. Лицевая декор-панель с отверстиями под DVD-CD-RW и водоблок. Чтобы добиться подсветки контура в нижней части, вырезанная часть приклеена на супер-клей к металлической сетке. Так же сразу вырезал и стелс-панели для DVD и CD-RW.

Финальные фото корпуса

Рис.16 – ночной корпус

Рис.17 – дневной

Рис.18 – идет загрузка с винчестера

Рис.19 — лоток DVD с прикрепленной стелс-панелью.

Рис.20 – лицевая панель.

Есть что добавить? Обсуждаем статьи серии «своими руками» в специальной ветке форума.

Что не получилось

• Простота изготовления — однозначно фейл. Согнуть уголки оказалось сложнее, чем ожидалось. Пилить ровно — непросто. Сверлить пришлось много и долго.
• 140mm вентилятор. Пришлось отказаться ради упрощенной проводки кабеля питания. При использовании 140мм вентилятора пришлось бы тащить 220v с противоположного угла, от видеокарты. А еще, толковый 120мм у меня уже был.
• Корпус жесткий и отлично передает вибрацию. Стоит добавить мягкие ножки и виброгасящую прокладку в месте крепления ПБ.
• Вероятно, летом будет жарковато и придется добавить отверстий и переработать заднюю панель

• Можно приоткрыть боковую крышку пока не добавлены отверстия

Что можно сделать лучше

• Добавив зазор 5мм между бп и передней стенкой можно установить резиновые уплотнители и увеличить на треть вход воздуха за счет правых отверстий
• Если убрать средний прут под мат платой, то почти в 2 раза увеличится сечение “воздуховода” от БП на заднюю стенку. Возможно, заменить профиль на несплошной уголок.
• Вход 220в можно перенести в сторону видеокарты и пробросить кабель вдоль заднего левого ребра корпуса и по нижнему воздуховоду. Это уберет высоковольтный кабель из самого корпуса и вернет возможность установки вентилятора 140мм. Можно установить 2 пиновый разъем питания (как на принтерах или бытовой технике) для уменьшения размера
• Спроектировать единую гнутую деталь, в которой объединить лоток для матплаты, крепление БП и крепление HDD
• Однозначно, резка лазером всех панелей. В опытном образце я шел на ручной распил сознательно, так как размеры были заранее неизвестны.
• Установка диска 2.5” возможна в нижнем воздуховоде (сейчас там уложен кабель переднего USB) или на передней панели, напротив видеоплаты. Установка 3.5” дисков и не предполагалась.

Дизайн корпуса

Здесь трудно давать какие-то советы – всё строго индивидуально. Делать корпус со стандартным дизайном можно только от нужды, когда нет денег его купить, хотя стоит он не так уж много. Поэтому за эту работу берутся обычно люди творческие, чтобы сделать нечто оригинальное, чего нет ни у кого. Или чтобы решить какую-то техническую задачу – например, содержимое ноутбука поместить в отдельный корпус и закрепить это сзади телевизора. Любители моддинга – экспериментов с дизайном компьютерного корпуса, каких только вариантов не создали. Это и настенные варианты, в том числе в виде панели под стеклом. Это и многочисленные прозрачные корпуса с эффектной подсветкой кулеров и прочих узлов.

Некоторые даже устроили его из столешницы стола со стеклянной поверхностью. Формы тоже могут быть разными – от классических параллелепипедов до шарообразных или пирамидальных. Бывают и более сложные – в форме каких-нибудь персонажей, например, робота R2-D2 из «Звёздных войн». Неплохо выглядят корпуса, сделанные в стиле ретро. Например, эффектна модель, стилизованная под ламповую советскую аппаратуру, с множеством циферблатов и рукояток на передней панели – они, кстати, функционируют, и показывают загрузку процессора, памяти, и другие параметры. Футуристический и постапокалиптический дизайн тоже популярен. Множество компьютеров оформлено в стиле игры Fallout.

Корпус ПК, созданный своими руками, всегда имеет персональный дизайн, потому что существует в единственном экземпляре. Однако, прежде чем браться за это творческое дело, не забудьте просчитать и обеспечить все технические моменты, о которых шла речь в начале статьи. Как бы ни выглядел корпус вашего компьютера внешне, для внутренних устройств должны создаваться комфортные условия работы даже при максимальной нагрузке.

Советы последователям

• Стойка для дрели сделала возможным просверлить все отверстия ровно и аккуратно. Если делать руками — нужна. Покупал специально для этого корпуса $30.
• Хороший ($3.5) метчик на 3мм — must have. Специальный метчик по алюминию давал более “расслабленную” резьбу. Мне больше нравилась резьба после обычного для машинной нарезки.
• Метчик 6-32 (дюймовый) редкий и необязательный. В алюминии можно запросто вкрутить саморез из комплекта хорошего корпуса в отверстие 3мм.
• Избегайте использовать крепеж из дешевых корпусов — большая вероятность сломать винт в отверстии.
• Гнутые детали в корпусе все равно нужны, без них получается лего из обрезков. В моем варианте это 3 детали: крепление БП и 2 кольца из уголком для задней панели.
• Готовая задняя панель удорожает корпус и накладывает ограничения на размеры (хотя красиво и нет мороки с гнутьем уголка).
• Не все разделочные доски ровные. Мою возможно, повело уже после сверления. Есть кривизна до 1мм по середине. При покупке — проверяйте.
• В фабричном корпусе крышки крепятся внахлест и небольшие перекосы и щели не видны. Мне же пришлось довольно точно подгонять крышки и все равно, кое-где да и заметна небольшая кривизна

Первый тип корпуса, который мы рассмотрим, называется Small Form Factor(компактный)

Этот тип корпуса отличают компактные размеры. Он особенно удобен для офисных компьютеров, либо для домашнего ПК, если вам не нужна особо мощная система. Размеры такого корпуса весьма невелики (около 25х25 см), что позволяет ему легко вписаться в любой интерьер и занять минимум места. У таких корпусов есть большой минус, такая миниатюризация требует подходящей «начинки», небольшие размеры деталей. В такой корпус уже не получиться, например, вставить современную мощную видеокарту либо процессор. Кроме того, малые габариты могут вызывать проблемы с охлаждением, компоненты могут перегреваться, вызывая сбои и поломки системы.

Итого

Размер хороший. Особо порадовала ширина — корпус получился меньше, чем старый Aspire X-Qpack. Да, немного длинноват — длиннее на 30мм, но зато Уже на 30мм и на столько же ниже. Финальные размеры Ширина х Высота х Глубина : 255 x 210 x 366мм

Без отверстий на боковой стенке корпус можно ставить на бок — получится заниженный miniTower, только скобу добавить, чтобы видеокарта не проседала. Все влезло. Есть оговорки по БП — огромные киловатники и модульные БП не войдут.

Вентиляция между лотком платы и корпусом — интересное решение. Похоже, что работает и неплохо.

Необычный моддинг – компьютер в деревянном корпусе своими руками

В наше время среди компьютерных энтузиастов очень популярно такое понятие как моддинг. Моддинг – это изменение конструкции компьютера или периферийных устройств для улучшения их характеристик или придания оригинального внешнего вида. Давайте посмотрим, как один студент сумел построить оригинальный компьютерный корпус из дерева.

17 ФОТО

Материал подготовлен при поддержке сайта ПТС ПлитТоргСервис. Для хорошего моддинга нужны хорошие материалы. ПТС — это возможность купить фанеру, МДФ, ДВП, ДСП в Киеве по выгодным ценам и с доставкой.

1. «Сделать такой компьютер своими руками не так уж и сложно. Однако это может занять немало времени».

2. «Я обычный студент, без какого-либо опыта в обработке дерева или сборке компьютеров. И все же я решил собрать этот настольный компьютер из дерева».

3. «Начало проекта. Первым делом была изготовлен деревянный каркас размером 420 на 420 мм».

4. «Затем нужно было подготовить края для боковых панелей. Я использовал для этой цели зубило и молоток, а потом отшлифовал края при помощи дремеля».

5. «После этого я установил две пары вентиляторов: внизу и вверху системного блока. Таким образом воздух в корпусе могу циркулировать естественным образом – снизу вверх, эффективно охлаждая при этом все внутренние компоненты».

6. «Далее я сделал отсеки, а в них установил LED-индикаторы и регуляторы».

7. «С правой стороны корпуса я прикрепил алюминиевую пластину в качестве внешней боковой крышки».

8. «Следующий шаг – установка блока питания. Поскольку корпус был небольшого размера, мне пришлось найти компактный блок питания».

9. «Для другой стороны корпуса я сделал боковую крышку из темного плексигласа (органическое стекло)».

10. «Кроме того, с правой стороны корпуса я установил еще и внутреннюю боковую крышку. Для этой цели мне понадобились крепежные уголки, болты и шайбы».

11. «Кнопку Power я заказал в немецком интернет-магазине и установил ее в передней части боковой стенки корпуса».

12. «Далее последовала очередь задней панели с разъемами для периферии».

13. «Ножки системного блока я изначально планировал изготовить из алюминия, но потом все же решил сделать их из дерева».

14. Окончательная сборка.

15. Все кабеля в компьютере спрятаны между внешней и внутренней стенкой корпуса. Это позволило добиться идеального порядка внутри системного блока.

16. Внутри корпуса, вдоль панели из органического стекла, установлены светодиоды, которые позволяют рассмотреть все детали внутренней сборки компьютера.

17. Первое подключение и запуск «деревянного» компьютера.
