Электростартер на лодочном моторе – работа, поиск неисправности

Страница 1 из 2

В данной статье описываются типичные электрические схемы запуска, используемые в подвесных лодочных моторах и даются рекомендации по диагностике общих проблем.

Для того, чтобы выявить проблему стартера в электрической цепи на лодочном моторе – требуются базовые знания схемотехники. Если не хватает знаний – ищи трезвого электрика, для проведения электрической диагностики и последующего ремонта.

Часто лодочный мотор оснащен электрическим стартером для его запуска. В мощных моторах электрический стартер – единственный способ запустить двигатель. Хоть и есть на маховике место под веревку, но прокрутить его не представляется возможным уже при мощности двигателя 100л/с.

Поэтому крайне важно, чтобы стартер на лодочном моторе работал четко и безотказно. Схема, которая управляет и приводит в движение электрический стартер достаточно проста, однако она запросто может быть источником проблем на катере водкомоторника.

Если собираетесь проверить электрическую часть или производить ремонт вашего подвесного мотора, вам нужна актуальная эл. схема. Попробуйте поискать ее в Рундуке водкомоторников.

Ниже показана типичная схема включения электростартера и рассмотрены некоторые рекомендации по диагностике общих неисправностей и их ремонту.

Электростартер от «Вихря-30» на «Нептуне-23»

Электростартер на моторе можно закрепить при помощи ложемента. На чертеже развертки боковой поверхности ложемента пунктирной линией показаны места приварки левой и правой боковин ложемента, а также нижней и верхней крепежных пластин. Отверстия под винты в крепежных пластинах следует сверлить в последнюю очередь после плотной подгонки ложемента к картеру двигателя.

Стартер нужно закрепить в ложементе при помощи проставок и двух хомутов, изготовленных из стальных полос, которые используются при упаковке стиральных машин и холодильников. В верхней части корпуса электростартера — алюминиевой крышке, следует сделать треугольный вырез. Он не влияет на прочность корпуса стартера, так как в данном случае его крепление предусмотрено за нижнюю часть.

При установке электростартера необходимо доработать верхнюю и нижнюю части переднего фиксатора капота.

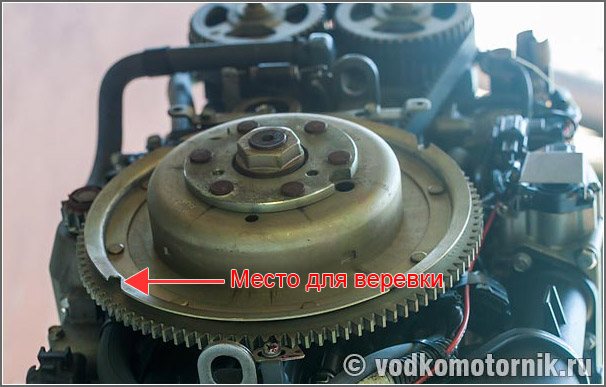

После установки венца на маховик предохранительный стальной обод следует удалить. При этом нужно отрегулировать высоту установки ручного стартера, подложив под его ножки дополнительные шайбы, и удлинить идущий от бензонасоса к карбюратору бензошланг; рекомендуем использовать прозрачный шланг от мотоцикла «Ява».

Для подводки электропитания к стартеру мы использовали провода от «Вихря-30». Пригодны также любые изолированные гибкие медные провода сечением 25—30 мм 2 . Провода лучше всего вывести через переднюю часть поддона, увеличив напильником размеры штатного пропила, предназначенного для вывода проводов освещения и кнопки «Стоп». Эти провода целесообразно вывести через малогабаритный разъем. Выводить через боковые части поддона не советуем — провода будут периодически изгибаться.

На стартерных проводах недопустима установка каких-либо разъемов — вследствие значительных токов (150—200 А) контакты обгорают, происходит дополнительное падение напряжения, что ухудшает работу стартера. Положительный провод следует закреплять на клемме тягового реле стартера, а отрицательный — винтом М10X25 к корпусу стартера.

Для запуска электростартера используется небольшой по размерам и массе аккумулятор типа 6-СТ-45 напряжением 12 В или любой другой, например 6-СТ-55, 6-СТ-60. Установка аккумулятора в катере и режим его эксплуатации подробно описаны в №103 «КЯ».

Кнопка «Стоп», в качестве которой могут быть использованы кнопка типа ВТ и замок зажигания, должна быть установлена на передней панели лодки в удобном для водителя месте и рассчитана на ток коммутации 8—10 А.

источник

Блок-схема подключения стартера

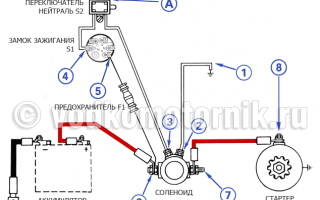

Для тех, кто не любит принципиальные схемы, ниже представлена условная блок-схема, показывающая подключение стартера:

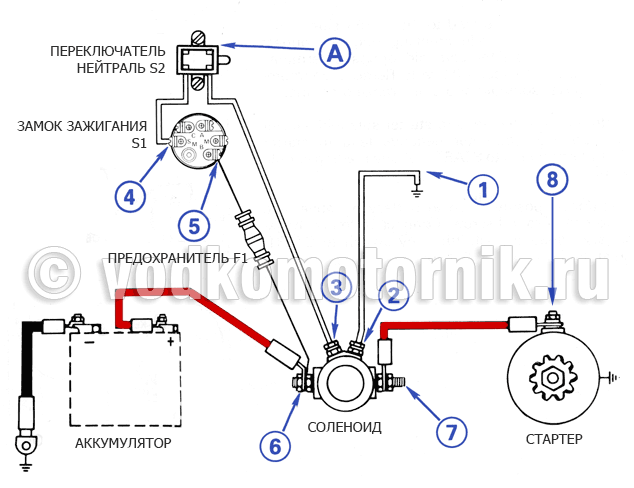

Типичная схема управления стартером подвесного двигателя выглядит следующим образом:

• напряжение от батареи (плюс) подается по силовому кабелю от подвесного двигателя на соленоид и более тонким проводом к замку зажигания;
• предохранитель [F1] защищает эту цепь от замыкания;
• выключатель зажигания управляет напряжением;
• напряжение проходит через защитный выключатель нейтраль;
• напряжение подается на катушку соленоида;
• цепь замыкается – с аккумулятора (отрицательная клемма) с помощью силового кабеля от подвесного двигателя на корпус.

Любой разрыв в цепи будет блокировать включение стартера подвесного мотора.

Демонстрация работы стартера

Для тех, что не понимает не только принципиальную схему, но и блок-схему, и тем не менее хочет понять что за жужжание происходит под капотом его лодочного мотора – представлена анимация «Работа стартера лодочного мотора.

После поворота ключа в замке зажигания, в катушке возникает электромагнитное поле на втягивающей обмотке и якорь, притягиваясь, перемещается в сердечник, который посредством рычага вводит в зацепление с венцом маховика рабочую шестерню бендикса.

Как только сердечник достигает крайнего положения, «втягивающее реле» стартера замыкает пару силовых контактов, которые называют «пятаками». В этот момент включается удерживающая обмотка и подаётся ток на обмотку мотора, который начинает вращать вал и маховик, находящийся в зацеплении с шестернёй.

После запуска двигателя контакты замка зажигания размыкаются, и подача электроэнергии на стартер прекращается – возвратная пружина выводит якорь в исходное положение, а вместе с ним и шестерню с обгонной муфтой.

Источники неисправностей стартера и их диагностика

Батарея – аккумулятор является первым элементом схемы для проверки. Ток запуска двигателя значительный, и батарея должна быть в состоянии отдать несколько сотен ампер тока (80-200) при сохранении его выходного напряжения. Обычно, батарея разряжена, и не в состоянии дать ток и напряжение, необходимое для запуска двигателя, но батарея будет иметь достаточно энергии, чтобы обеспечить работу слаботочных потребителей на катере водкомоторника: освещение, музыку или работу соленоида стартера. Т.е. все работает, релещелкает, а стартер не крутится.

Чтобы проверить аккумулятор, необходимо измерить напряжение на клеммах. Аккумулятор с полным зарядом будет иметь напряжение на клеммах минимум 12,0 — 12,5 вольт. Во время работы стартера напряжение не должно проседать ниже 10 вольт. Не следует полагаться на измерения напряжения такими устройствами, как эхолот, GPS-приемник или вольтметр на приборной панели катера. Напряжение необходимо измеряеть непосредственно на клеммах аккумуляторной батареи с помощью вольтметра с точностью до 0,1 вольт.

На разряженом АКБ падение напряжения будет настолько велико, что соленоид возвращается, снимая нагрузку со стартера. После этого напряжение аккумулятора растет, что опять приводит в действие соленоид и цикл повторяется. Результат – отчетливое щелканье стартера соленоида, четкий индикатор проблемы АКБ.

Провода – как правило, не являются источником проблем. Иногда видно, что из-за попадания воды под изоляцию провода, медный проводник окисляется. Медный провод, который окислен, будет иметь более высокое сопротивление и вызовет проблемы. Большая часть слаботочной проводки из луженой меди, которая более устойчива к коррозии. Большая часть сильноточной проводки из чистой меди, и это может быть источником коррозии, если вода (особенно морская) туда попадет.

Соединения – на каждом конце провода очень вероятны отсутствие контакта. Соединения между проводниками могут быть проблемой в низковольтной цепи. Соединения, которые визуально выглядят хорошо, на самом деле могут не иметь контакта Практикчески все наконечники слаботочных проводов пропаяны, в дополнение к опрессовке. На силовых, толстых проводниках, припой часто не используется, т.к. при пайке из-за массы проводника требуется большое количества тепла, необходимого, чтобы прогреть провод до температуры выше температуры плавления припоя.

Проверьте все соединения, чтобы убедиться, что они проводят ток без какого-либо падения напряжения на них.

Плавкий предохранитель – если вы обнаружите, что предохранитель «сгорел» вы должны исследовать возможную причину перегрузки по току.

Переключатели и выключатели – предназначены для управления: либо замыкая электрическую цепь, либо размыкая. Выключатель зажигания стартера разомкнут, замкнут только тогда, когда ключ повернут в положение START.

Выключатель нейтраль – разомкнут на передаче, а замкнут только тогда, когда рычаг переключения передач находится в нейтральном положении.

Предназначен для предотвращения запуска двигателя, если рычаг переключения передач в любом положении, отличном от нейтрального. Этот выключатель механически связан с управлением передачей.

Соленоид – устройство управления сильноточной цепи. Электромагнитные контакты нормально открыты (при отсутствии управляющего напряжения), и они закрываются, когда на катушку соленоида подается напряжение. Из-за высокого тока, протекающего через контакты соленоида и индуктивной нагрузки обмотки стартера, происходит искрообразование, которое может привести обгоранию контактов.

Ремонт как правило невозможен, т.к. деталь неразборная. Соленоид не слишком дорог, и как правило, может быть заменен ОЕМ. Проверяется простым замыканием силовых контактов например отверткой.

Электрический стартер – двигатель имеет щетки, через которые протекает большой ток. Электрический стартер как правило надежен, и не являются первым местом для поиска источника неисправности.

Готовь сани летом. БСЗ для ПЛМ «Вихрь-30»

Поиск по тэгам ничего похожего не выдал.

Данный пост — дубль отчёта, размещенного мной на другом, более специализированном форуме.

Это довольно известная схема, честно скопированная с «Моторки» и проверенная мной на практике. Может кому и сгодится.

Весной случилась у нас неприятность — скончалось зажигание на Вихре-тридцатке. Провисев года три на вешале в гараже (так получилось) мотор завелся, как обычно, с третьего рывка. Помчали на рыбалку (точнее за рыбой, не приемлю алкоголь на воде), открытие сезона и всё такое. Туда он нас на бензине, а обратно мы его на веслах, благо ушли не далеко и ветер был в корму. Ну, думаю, прилип я, тыщ на 200… (давно смотрю на 2Т Ямаху-30 с ДУ и электрозапуском). Сняли мотор и в гараж. Скинули маховик — обрыв управляющей катушки. Сама схема, залитая в «ванне», была рабочая, но я её выкинул, мотор уже не молод, лишний раз потрошить его не надо. Магнето у меня МБ-2, 4х катушечное, 2 генераторных катушки и 2 одинаковых на зажигание. Пошарив в сети наткнулся на форум «Моторки» и тему «Надежная система зажигания для МБ-2, МН-1, МВ-1». ( https://forum.motorka.org/topic245.html ) Вдохновившись лестными отзывами о схеме

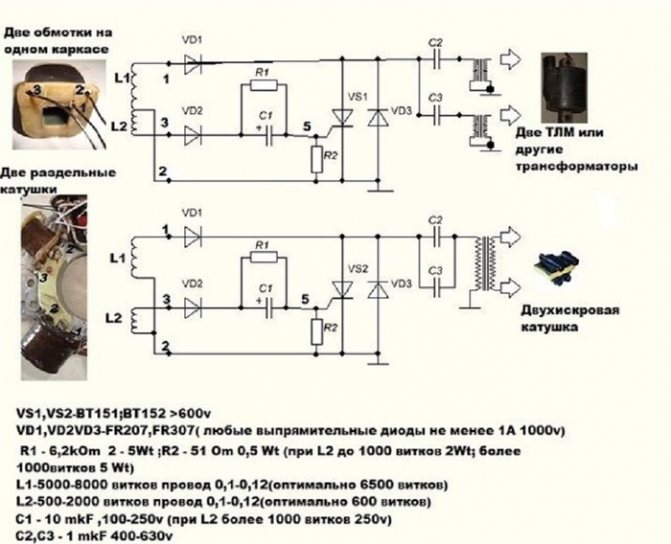

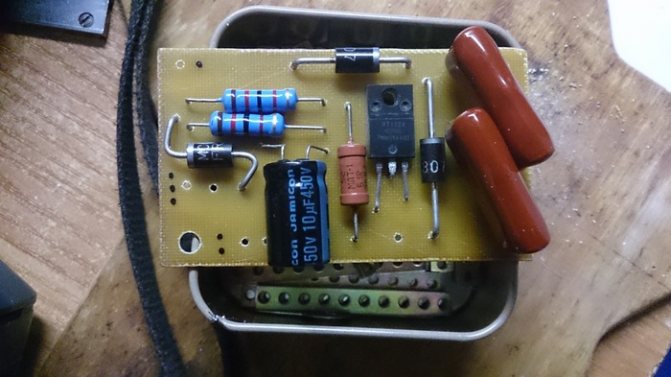

перемотал катушки по параметрам из темы (6500+1000), проверил полупроводники и собрал схему. На «Моторке» ругают печатки, говорят всё делать навесом, а мне печатки ближе.

С обратной стороны плату забыл сфоткать. Вокруг крепёжных отверстий (второе не видно из-за конденсатора) сделаны дорожки, через алюминиевые втулки они дублируют «землю». Втулки видно на нижних фотках, они с проточкой под ключ 7мм. Родную, двухканальную схему, повторять не стал, хотя энтузиасты на форуме попадаются. Концы катушек объединил (яжеумный, зачем нам лишний провод)

повесил схему на «сопли», поставил маховик, двухискровую катушку зажигания от «Оки»

и давай дергать. Надергался от души, нихрена, ни звука. Как так — у всех всё сразу работает, а я рукожоп? Пришел тесть, он ростом повыше и руки у него подлиннее моих. С первого рывка хлопнуло в глушитель так, что в глазах потемнело. Вывод: не попал в направление намотки катушек (у бесконтактных Вихрей оказывается 4 вида маховиков, с разным чередованием и видом магнитов, всё индивидуально). Через контрольные отверстия в маховике паяльником не залезть, пришлось его снимать (яжеумный, 3 провода), было бы 4 — просто перепаял выводы на плате и все. Переделал, собрал. Пара рывков и пустили дым, на сухую. Снял плату с «соплей», сунул в корпус от релюхи какой-то и залил эпоксидкой.

. Собрал все обратно, поставил ручной стартер (надоела погонялка)

и уволок Вихря (тяжеленный дурак) на воду. Повесил за борт и начал заводить. Раза только с 20-го завёлся. Прогрел, погазовал и дал ему звезды, до отсечки, потом заглушил. Постоял минут 15-20, завелся со второго рывка, теперь так и заводится – со второго. Дал поработать для прогрева и стал следить за оборотами. Минимальный газ настолько мал, что можно считать обороты, глядя на маховик (утрирую конечно, но он реально мал, на грани останова). Раньше всегда глушился полным сбросом газа, теперь только кнопкой. Холостой держит отменно, перестал дергаться. В процессе эксплуатации отрезал один конденсатор, под нагрузкой (Прогресс-4, 4 человека + груз) случались пропуски зажигания, но мотор не глох. Гоняем, кстати, на 92-м бензине, головка и блок без доработок, масло — по инструкции. Схема 100% рабочая, подходит на многие моторы, и на наши, и на забугорные. В теме на «Моторке» много информации по применяемости.

источник

Инструкция по эксплуатации электростартера СТ-369 для лодочных моторов Вихрь Нептун

Стартер СТ-369 (см. Рис.1) представляет собой 4-х полюсный электродвигатель постоянного тока смешанного возбуждения питанием от аккумуляторной батареи автомобильного типа напряжением 12 В и ёмкостью не менее 4 5А-ч.

Рис.1. Стартер СТ-369.

Электрическая схема питания стартера с одним проводом, вторым является масса лодочного мотора. Электростартер состоит из корпуса (поз.1), на нем крепятся катушки возбуждения (поз.2), крышки привод (поз.3), крышки коллектора в сборе с щеткодержателями (поз.4), якоря (поз.5), с коллектором (поз.6.), привода (поз. 7.) и электромагнитного реле (бендикса).

READ Как подключить провода через колодку

Крышка со стороны коллектора имеет два гнезда, в которых размещены щетки, соединенные с массой. В 2-х гнездах пластмассового щеткодержателя находятся изолированные щетки, соединенные с обмоткой возбуждения. (поз.9.)-якорь, (поз.10)-рычаг, (поз.11)-шток, (поз.12-13-14)-контакты, (поз.15-16)-возвратные пружины.

Ремонт системы зажигания и энергопитания лодочного мотора «Вихрь»

Комплектование лодочных моторов «Вихрь» системами зажигания

С октября 1972 г. лодочные моторы «Вихрь-М»

, а затем и моторы «Вихрь-30» комплектуются более современной и надежной системой зажигания с магдино MB-1, которая конструктивно значительно отличается от системы с магдино МГ-101. На основании магдино МВ-1 установлены два стальных сердечника, два прерывателя и два конденсатора емкостью по 0.3 мкФ. На одном сердечнике расположены две катушки системы зажигания. Каждая катушка имеет 360±5 витков провода ПЭВ-2 00.57 мм. На другом сердечнике установлены две катушки системы освещения (подзарядки аккумулятора), включенные параллельно. На каждую катушку намотано 160±5 витков провода ПЭВ-2 00.86 мм. Катушки освещения вырабатывают ток напряжением 12 В при мощности 30 Вт.

Эта система зажигания комплектуется высоковольтными трансформаторами типа ТЛМ. Они полностью залиты капроном во избежание попадания влаги и, естественно, с целью повышения надежности эксплуатации. Трансформаторы ТЛМ, поскольку их габариты отличаются от габаритов ИЖ56сб39, крепятся на двигатель с помощью кронштейна 4.174-001 (рис. 81), который также крепится на шпильках, ввернутых спереди в среднюю часть картера моторов с ручным запуском и сбоку на блоке цилиндров у моторов с электрозапуском. В комплект кронштейна 4.174-001 входит также крепеж — четыре болта 3003А6-24-15 с гайками 3315АС, плоские и пружинные шайбы.

Рис. 81. Кронштейн 4.174-001 для крепления трансформаторов ТЛМ (а) и 4.003-001 для трансформатора ЦШ5.720-001-1 (б)

От катушек систем зажигания и электроснабжения из основания магдино МВ-1 (рис. 82) выводятся четыре проводника, которые закрепляются в переходном клеммнике, установленном на кронштейне высоковольтных трансформаторов. Одна пара проводов (одноцветные желтые, оранжевые или коричневые) соединена с генераторными катушками и подсоединяется снизу к двум средним клеммам клеммника. Вторая пара разноцветных проводов подсоединяется сверху к двум крайним клеммам. При этом провода белого или серого цвета крепятся к правой клемме, к которой прикреплен и провод первичной обмотки трансформатора верхнего цилиндра, а провод черного или фиолетового цвета — к левой клемме, соединенной с трансформатором нижнего цилиндра. С этими клеммами соединена кнопка «стоп» мотора, установленная на поддоне. К средним клеммам можно подсоединять провода электропитания лодки.

Рис. 82. Общая схема магдино МВ-1. 1 — катушки питания зажигания; 2 — конденсаторы; 3 — прерыватели; 4 — кулачок; 5 — генераторные катушки; 6 — клеммник; 7 — высоковольтные трансформаторы ТЛМ; 8 — электрическая нагрузка; 9 — кнопка «стоп»; 10 — запальные свечи

В отличие от трансформаторов ИЖ56сб39 трансформатор ТЛМ специального вывода провода «масса» не имеет — соединение с сердечником осуществлено внутри трансформатора, и поэтому электрический контакт с «массой» обеспечивается только тогда, когда крепежные болты трансформатора плотно затянуты. Это нужно учитывать при выявлении неисправностей в системе зажигания. Система комплектуется маховиком 4.119-700 с четырьмя постоянными магнитами, расположенными по окружности через 90°. Отличительная особенность маховиков — удлиненные полюсные башмаки на постоянных магнитах. Маховик с зубчатым венцом моторов, запускающихся от электростартера, имеет номер 3.119-701.

Зазор в прерывателях магдино MB-1 регулируется через окно в диске маховика, расположенное рядом с пазом для шнура аварийного запуска.

Как уже было сказано, с 1982 г. лодочные моторы «Вихрь» всех моделей комплектуются электронной бесконтактной системой зажигания МБ-2. В наименование каждой модели мотора добавлено слово «электрон». Электронная система зажигания состоит из основания магдино МБ-2, двух высоковольтных трансформаторов ЦШ5.720-001-01, маховика с измененными полюсными башмаками и двух свечей зажигания.

Маховик имеет новый номер 4.121-000, а для моторов, оборудованных системой электрозапуска, — 4.121 -000-01. Эти маховики имеют характерную форму полюсных башмаков (см. рис. 77). Электронное магдино имеет тиристорную схему с накоплением энергии в конденсаторе (рис. 83). На основании магдино установлены две генераторные катушки для питания бортовой сети освещения судна или подзарядки аккумулятора, две катушки, вырабатывающие энергию для искрообразования, и электронный блок с датчиком.

Рис. 83. Принципиальная схема электронного зажигания с магдино МБ-2. L1 — катушка зажигания, 2000±50 витков ПЭТВ-2 Ø0.1 мм; L2 — катушка зажигания, 8000+50-150 витков ПЭТВ-2 Ø0.1 мм; L3 — катушка 4070±30 витков ПЭТВ-2 Ø0.08 мм; L4 — катушка освещения 160±5 витков ПЭТВ-2 Ø0.85; VI-V5 — диоды Д218; V6-V7 — тиристор КАУ202 (Л, M или Н); R1 — резистор МЛТ-0.25, 47 Ом ±5%; C1 — К73-17, 400 В 1 мкФ±10%. Подключение концов проводов: HI — к высоковольтному трансформатору верхнего цилиндра; Н2 — к высоковольтному трансформатору нижнего цилиндра; НЗ — к кнопке «стоп»; Н4, Н5 — к бортовой сети освещения

При вращении маховика выступы полюсных башмаков, проходя мимо датчика, вызывают разряд накопительного конденсатора через высоковольтные трансформаторы, повышающие выходное напряжение до 12 000-30 000 В, которое подается на свечи зажигания. Из основания магдино выведены пары проводов. Провода от катушек освещения — белого цвета; провода к трансформаторам — синего цвета для нижнего цилиндра, зеленого для верхнего; провода к кнопке «стоп» — красного или черного цвета (рис. 84).

Рис. 84. Принципиальная монтажная схема электрооборудования моторов «Вихрь-25Р электрон», «Вихрь-30Р электрон» (а) и «Вихрь-30 электрон» с электрозапуском (б). 1 — магнето МБ-2; 2 — блок ВБГ-ЗА; 3 — высоковольтные трансформаторы; 4 — кнопка «стоп» на поддоне; 5 — электролампа; 6 — шестой вывод магнето выпуска до 1984 г.; 7 — стартер СТ-369; 8 — аккумуляторная батарея; 9 — кнопка «стоп» на пульте; 10 — кнопка «пуск»

Схема включения стартера лодочного мотора

Работа электрического стартера [M] требует большого тока, поэтому напряжение на него подается через силовое реле управления [R1] (называемое соленоид или втягивающее реле), которое в свою очередь, управляется с помощью ключа зажигания [S1], в цепи которого стоит плавкий предохранитель для защиты от замыкания.

Принципиальная схема включения стартера

Такое решение делит электрическую схему на два отдельных сегмента: цепь слабого тока, связанного с выключателем зажигания и катушки соленоида и цепь большого тока, связанного со стартером.

Слаботочная схема стартера может быть более сложной и содержать множество блокировок запуска стартера. Напр. выключатель [S2] размыкающий цепь при включенной передаче – двигатель запустить не получится.
